Бокс ЩРВ-П-12 модулей встраиваемый пластик IP41 (222х280х92мм) | MKP12-V-12-41-G GENERICA IEK

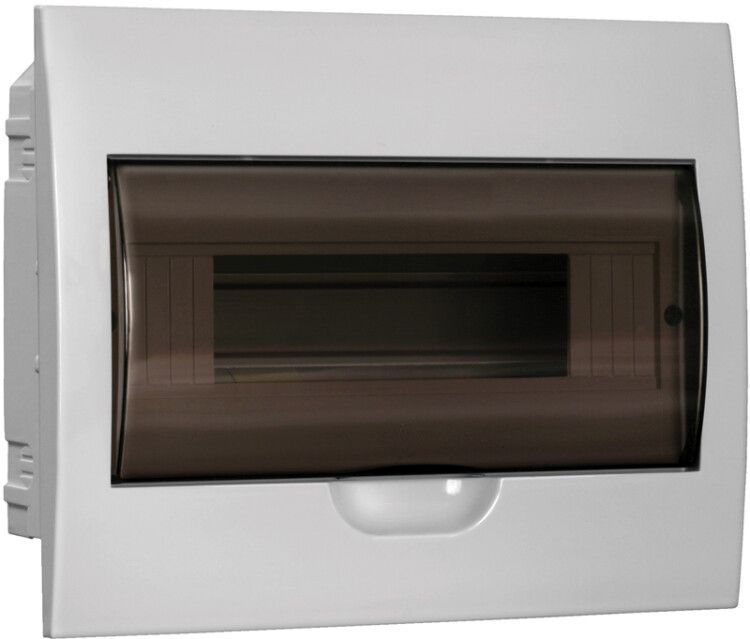

Бокс ЩРВ-П-12 модулей встраиваемый пластиковый с черной прозрачной дверью IP41 (222х280х92 мм) от GENERICA предназначен для внутренней установки в стену и сборки распределительных щитов с модульными аппаратами — автоматами, УЗО, таймерами и другими устройствами. Артикул mkp12-v-12-41-g соответствует серии GENERICA и подходит для жилых и общественных зданий.

Назначение и область применения

Бокс ЩРВ-П-12 модулей встраиваемый пластиковый с черной прозрачной дверью IP41 (222х280х92 мм) используется для компактной сборки электрооборудования в стенах помещений. Подходит для установки в квартирах, офисах, подъездах и других объектах с осветительными и бытовыми нагрузками. Внутри можно разместить до 12 модульных устройств: автоматические выключатели, устройства защитного отключения (УЗО), дифавтоматы, таймеры, реле времени и другие элементы управления освещением.

Технические характеристики

• Количество модулей: 12 (однорядная компоновка)
• Габариты корпуса: 222×280×92 мм (Ш×В×Г)
• Глубина монтажа: 56 мм — требует подготовленного углубления в стене
• Материал корпуса: ударопрочный пластик, белого цвета
• Дверца: прозрачная, черного цвета, закрывается герметично
• Степень защиты: IP41 — защищает от твердых частиц больше 1 мм и вертикально падающих капель воды
• Климатическое исполнение: УХЛ3 — работает при температуре от -5°C до +40°C
• Срок службы: 15 лет при соблюдении условий эксплуатации
• DIN-рейка: встроена, стандартная 35 мм
• Тип крышки: закрытого типа, фиксируется на петлях

Совместимость и монтаж

Бокс ЩРВ-П-12 модулей встраиваемый пластиковый с черной прозрачной дверью IP41 (222х280х92 мм) устанавливается исключительно внутри стены — скрытым способом. Для монтажа требуется подготовить нишу глубиной не менее 56 мм. Корпус имеет крепежные отверстия по бокам для фиксации к деревянным или металлическим рамкам. DIN-рейка уже установленна — достаточно защелкнуть модули. Прозрачная дверца позволяет контролировать состояние аппаратов без вскрытия. Не рекомендуется использовать для наружной установки или во влажных помещениях вне зоны защиты.

Безопасность и стандарты

Степень защиты IP41 обеспечивает базовую защиту от пыли и случайного попадания капель воды — этого достаточно для сухих интерьеров. Соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3 для распределительных щитов. Материал корпуса не поддерживает горение и не выделяет токсичных веществ при нормальной эксплуатации. Климатическое исполнение УХЛ3 допускает применение в отапливаемых помещениях с умеренным климатом.

Преимущества

• Простая установка благодаря готовой DIN-рейке и четко рассчитанным габаритам
• Прозрачная дверца снижает необходимость постоянного открывания — удобно для проверки состояния оборудования
• Высокая механическая прочность пластика — устойчив к деформациям при монтаже
• Экономия места: малая глубина монтажа (56 мм) позволяет устанавливать в тонких перегородках
• Срок службы 15 лет — не требует замены при обычном использовании

Ограничения применения

• Не подходит для установки на улице, в подвале, бане, ванной комнате — степень защиты IP41 недостаточна для влаги и паров
• Не предназначен для высоких токов выше 100 А — только для модульных аппаратов, не является силовым шкафом
• Температурный диапазон -5…+40 °C исключает использование в неотапливаемых зданиях зимой
• Не совместим с крупногабаритными устройствами шире 18 мм — максимальная плотность компоновки 12 модулей

Примеры использования

• Распределительный щиток в квартире: 4 автомата на розетки, 2 УЗО, 1 дифавтомат, 1 таймер освещения, 2 свободных модуля
• Общий этажный щит в многоквартирном доме — для учета и защиты светильников в подъезде
• Система управления освещением в офисе: таймеры, реле, автоматы на группы света
• Подключение системы “умный дом” — для размещения контроллеров и коммуникаторов

Практические советы

• Перед монтажом проверьте глубину ниши — она должна быть минимум 56 мм, иначе корпус не войдет
• При сверлении стены используйте насадку с пылеулавливанием — пластик легко пылит
• Не затягивайте крепеж слишком сильно — пластик трескается при избыточном усилии
• Для лучшего доступа к проводам оставляйте запас длины кабелей — 15–20 см от входа
• Артикул mkp12-v-12-41-g от GENERICA совместим с продукцией IEK — все модули одного стандарта
• Если нужна большая емкость — выбирайте модели с 18 или 24 модулями; этот вариант оптимален для типовой квартиры
