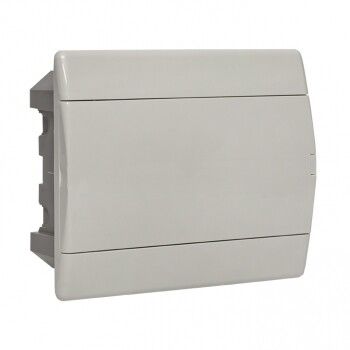

Щит распределительный встраиваемый ЩРВ-П-12 "SlimBox" белая дверца IP41 PROxima | sb-v-12w EKF

Щит распределительный встраиваемый ЩРВ-П-12 с белой дверцей IP41 от бренда EKF серии SlimBox PROxima предназначен для компактной скрытой установки в стену и размещения модульной аппаратуры - автоматов, УЗО, счётчиков и других устройств. Подходит для бытовых, офисных и коммерческих объектов.

Назначение и область применения

Щит распределительный ЩРВ-П-12 с белой дверцей используется для организации внутренней электропроводки в зданиях. Его применяют для группового учёта и защиты электрооборудования: освещения, розеточных контуров, бытовой техники, систем безопасности. Подходит для монтажа в жилых домах, квартирах, офисах, магазинах и других помещениях с нормальными условиями эксплуатации.

Технические характеристики

• Количество модулей: 12 (стандартная ширина 18 мм на каждый модуль)
• Способ монтажа: скрытая установка (встраивание в стену)
• Глубина монтажа: 72 мм - обеспечивает достаточное пространство для подключения проводов и установки оборудования
• Материал корпуса: ABS-пластик - ударопрочный, не поддерживающий горение, долговечный
• Цвет: белый, глянцевое покрытие - эстетичный вид, легко сочетается с любым интерьером
• Тип крышки: закрытого типа с поворотной дверцей
• Наличие DIN-рейки: да - стандартная рейка для фиксации модульных устройств
• Степень защиты: IP41 - защита от твёрдых частиц крупнее 1 мм и вертикально падающих капель воды
• Количество рядов: один - однорядная компоновка
• Гарантийный срок: 60 месяцев (5 лет)

Совместимость и монтаж

Щит распределительный ЩРВ-П-12 совместим со всеми типовыми модульными устройствами шириной 18 мм: автоматическими выключателями, УЗО, дифавтоматами, таймерами, реле напряжения, счётчиками. Для монтажа требуется подготовить нишу в стене глубиной не менее 72 мм. Корпус крепится к основанию ниши с помощью шурупов или анкеров. После установки корпуса в стену, дверца крепится петлями - её можно открывать для обслуживания. Обратите внимание: при монтаже важно сохранить целостность стены вокруг ниши, чтобы не нарушить степень защиты IP41.

Безопасность и стандарты

Щит соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-3 для распределительных устройств. Материал корпуса - самозатухающий ABS-пластик, не распространяет пламя. Защита IP41 предотвращает попадание пыли и случайного контакта с токоведущими частями через открытые проёмы. Напряжение работы - до 440 В переменного тока, частота 50–60 Гц. Применяется в помещениях с температурой от –10C до +40C и относительной влажностью до 90%.

Преимущества

• Уменьшенная высота основания корпуса - упрощает доступ к проводам при сборке и снижает риск перегибов
• Полноразмерная белая дверца - маскирует внутреннюю проводку, создаёт аккуратный внешний вид
• Высокая механическая прочность корпуса - выдерживает нагрузки при монтаже и длительной эксплуатации
• Интегрированная DIN-рейка - не требует дополнительной установки
• Гарантия 5 лет - подтверждает надёжность материала и технологии производства

Ограничения применения

Щит распределительный ЩРВ-П-12 не предназначен для:

• установки во влажных помещениях (ванная, баня, подвалы с постоянной сыростью) - IP41 недостаточно для защиты от брызг и конденсата;
• наружного монтажа - отсутствует защита от атмосферных воздействий;
• размещения мощных устройств свыше 12 модулей - не хватит места;
• эксплуатации при температурах ниже –10C - материал становится хрупким.

Примеры использования

• Распределительный щит в квартире - управление светом, розетками, кухонной техникой и кондиционером
• Офисный этаж - организация группы автоматов для рабочих мест и серверной комнаты
• Магазин - защита освещения, холодильных установок и POS-терминалов
• Жилое здание - центральный щит на этаже с УЗО и автоматами по квартирам

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 72 мм, иначе корпус не войдёт полностью
• Не используйте щит для установки устройств с большим тепловыделением (например, терморегуляторы мощностью >3 кВт) - возможен перегрев
• При подключении проводов оставляйте запас длины - он нужен для последующего обслуживания и замены оборудования
• Для лучшей герметизации входов кабелей используйте специальные вводы - они не входят в комплект, но рекомендованы производителем
• Щит EKF SlimBox PROxima ЩРВ-П-12 совместим с другими изделиями этой серии - можно использовать одну систему крепления и дверец для нескольких щитов
