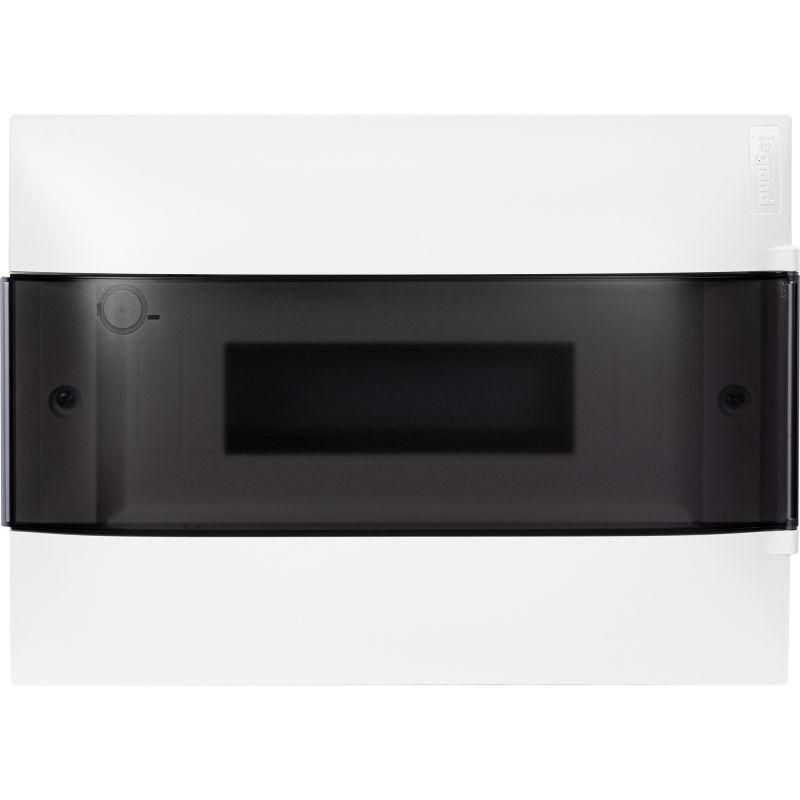

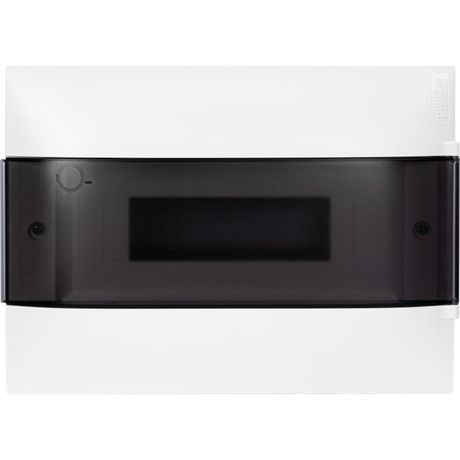

Щиток пластиковый встраиваемый Practibox S 1х12 дым. дверь Leg 135551 Legrand

Щиток пластиковый встраиваемый 1X12 дымчатая дверь Practibox S (ЩРв-П) от Legrand - это готовое решение для скрытого монтажа в стене, рассчитанное на установку до 12 модулей на DIN-рейке. Подходит для распределительных щитов в жилых и коммерческих помещениях. Артикул 135551 обеспечивает совместимость со всей серией Practibox.

Назначение и область применения

Щиток Practibox S (ЩРв-П) предназначен для внутренней установки в сплошные стены - бетон, кирпич, газоблок. Используется для сборки распределительных щитов с автоматическими выключателями, УЗО, реле и другими устройствами формата 18 мм. Применяется в квартирах, офисах, административных зданиях и объектах с ограниченными требованиями к степени защиты.

Технические характеристики

• Количество модулей DIN: 12 (по одному ряду)
• Глубина установки: 72 мм - соответствует полезной глубине, что позволяет разместить устройства без перегрузки пространства
• Материал корпуса: термостойкий пластик - устойчив к механическим воздействиям и химическим средам
• Степень защиты IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Цвет корпуса: RAL 9003 (белый матовый)
• Тип крышки: с вырезом, прозрачная дверь - позволяет видеть положение контактов и индикацию без открывания
• Наличие DIN-рейки: да, встроенная, с возможностью демонтажа
• Шины: в комплекте нулевая и заземляющая шины
• Возможность расширения: да - можно заменить крышку на более широкую модель при необходимости увеличения числа модулей

Совместимость и монтаж

Щиток Practibox S (ЩРв-П) монтируется методом скрытой установки. Для этого в стене делают нишу глубиной не менее 72 мм. Корпус фиксируют раствором или штукатуркой после установки шасси. Шасси с DIN-рейкой снимается перед монтажом - это позволяет заранее собрать всю аппаратуру вне стены, проверить работу и затем просто вставить его в корпус. Все кабели вводятся через перфорированные отверстия по периметру корпуса - они подходят для гофр, труб или кабельных каналов. Крышка с вырезом легко отделяется от упаковки и служит временной защитой во время отделочных работ.

Безопасность и стандарты

Щиток Practibox S (ЩРв-П) соответствует европейским нормам безопасности для электроустановок. Степень защиты IP40 исключает доступ к токоведущим частям случайными предметами, но не предназначена для помещений с повышенной влажностью или риском попадания воды. Не рекомендуется использовать в сырых помещениях, на улице или в производственных зонах с брызгами жидкости.

Преимущества

• Готовый комплект: встроенные шины N/PE, этикетки, заглушки - снижают затраты времени на подготовку
• Съёмное шасси - ускоряет монтаж и позволяет провести тестирование оборудования до установки в стену
• Прозрачная дверь - удобна для контроля состояния устройств без вскрытия
• Удобство при финишных работах: защитная крышка предохраняет корпус от раствора и пыли
• Поддержка расширения - возможность замены крышки при переходе на большее количество модулей

Ограничения применения

• Не подходит для установки в деревянные или легкопроницаемые стены - требует прочного основания (бетон/кирпич)
• IP40 не обеспечивает защиту от влаги - нельзя применять в банях, подвалах, на улице
• Ограниченная глубина (72 мм): не все мощные устройства (например, некоторые УЗО с функциями защиты от перегрузки) поместятся без перегрева или трудностей с подключением
• Не имеет встроенной системы вентиляции - при высоких нагрузках требуется внешний теплоотвод

Примеры использования

• Электрощит в квартире - распределение питания по комнатам, освещению, розеткам
• Общедомовой щит в многоэтажном доме - учет и управление группами потребителей
• Административные помещения - питание компьютеров, серверов, систем видеонаблюдения
• Магазины и офисы - организация автономных групп розеток и светильников

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 72 мм, иначе корпус не войдет
• Используйте шасси для предварительной сборки - это экономит до 40% времени на месте
• При использовании кабелей большего диаметра - выбирайте места ввода напротив выходов устройств, чтобы избежать перегиба
• Не закрывайте отверстия для ввода кабелей герметиком - это нарушает естественную вентиляцию внутри корпуса
• Если планируете расширение до 18–24 модулей - сразу запланируйте замену крышки на модель с большим количеством рядов
• При работе с раствором используйте защитную крышку до завершения отделки - её легко удалить после высыхания
