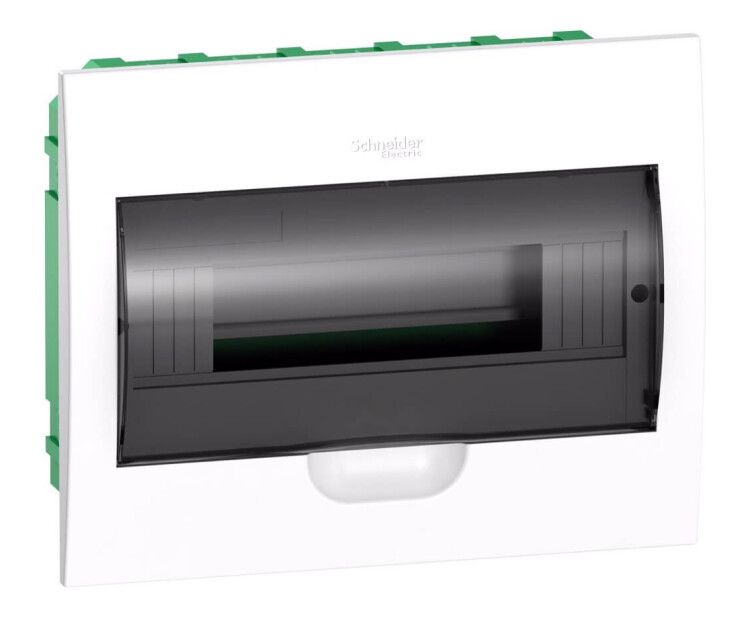

Корпус встраиваемый City9 Box прозрачная дверь 1ряд/12мод | EZ9E112S2FRU Schneider Electric APC

Корпус встраиваемый с прозрачной дверью 1 ряд 12 модулей IP40 63А 2 клеммы от бренда Systeme Electric - это компактный распределительный щиток серии City9 Box для скрытой установки в стену. Подходит для монтажа автоматических выключателей, УЗО и других модульных устройств в жилых и коммерческих помещениях.

Назначение и область применения

Корпус предназначен для внутренней установки в стену и сборки распределительного щита бытовой электросети. Внутри него размещаются модульные устройства: автоматы, УЗО, реле напряжения, счетчики и другие элементы защиты и контроля. Подходит для квартир, частных домов, офисов и малых объектов, где требуется компактное и защищённое решение для группового учёта и защиты электроприборов.

Технические характеристики

• Количество модулей: 12 (стандартный шаг 18 мм)
• Номинальный ток: 63 А - максимальный допустимый ток через вводные кабели
• Степень защиты: IP40 - защита от твёрдых предметов больше 1 мм, но не от воды
• Материал корпуса: пластик - устойчив к коррозии, не проводит ток
• Глубина монтажа: 65,5 мм - требует соответствующего углубления в стене
• Количество вводов: 5 - места для подключения внешних кабелей
• Диапазон рабочих температур: от –5 C до +60 C - подходит для большинства помещений
• Цвет: белый - сочетается с интерьерными решениями
• DIN-рейка: есть - стандартная рейка для фиксации модульных устройств
• Тип крышки: закрытого типа с пазом - обеспечивает плотное закрывание

Совместимость и монтаж

Корпус полностью совместим с модульным оборудованием брендов Systeme Electric и DEKraft. Все устройства шириной 18 мм (например, однополюсные автоматы, УЗО, переключатели) легко устанавливаются на DIN-рейку внутри корпуса.

Установка выполняется методом скрытой монтажа: корпус вставляется в подготовленную нишу в стене. Для этого необходимо просверлить отверстие глубиной не менее 65,5 мм. Кабельные вводы расположены по периметру - можно выбрать удобные точки подключения. Прозрачная дверца крепится на шарнире и может быть установлена слева или справа - гибкая ориентация позволяет адаптировать щит под планировку помещения.

Безопасность и стандарты

Степень защиты IP40 гарантирует безопасность от случайного контакта с токоведущими частями через твёрдые предметы (например, отвертки или пальцы детей), но не защищает от попадания жидкости. Корпус не предназначен для установки во влажных зонах (ванна, баня, улица). Соответствует требованиям к распределительным щиткам для внутреннего использования согласно ГОСТ Р 50030.2 и IEC 61439-3.

Преимущества

• Прозрачная дверца - позволяет контролировать состояние устройств без открывания щита
• Фиксированная DIN-рейка - надёжное крепление всех модулей без люфтов
• Пятикратные вводы - обеспечивают гибкость подвода кабелей сверху, снизу или с боков
• Легкий вес и простота монтажа - снижают трудозатраты при установке
• Совместимость с DEKraft и Systeme Electric - возможность использовать уже имеющееся оборудование

Ограничения применения

• Не предназначено для наружной установки - IP40 недостаточно для защиты от влаги
• Не рекомендовано для помещений с постоянной влажностью выше 90%
• Максимальный ток 63 А - не подходит для крупных промышленных объектов или многоквартирных домов с высокой нагрузкой
• Глубина 65,5 мм требует точного соблюдения размеров ниши - нельзя использовать в старых стенах с тонкой штукатуркой

Примеры использования

• Распределительный щит квартиры - управление освещением, розетками, кухонной техникой
• Щиток в гараже - питание светильников, зарядного устройства, инструментов
• Общий щит на этаже дома - распределение питания между несколькими комнатами
• Подключение УЗО и автоматов для защиты группы розеток в детской комнате

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 65,5 мм, лучше с запасом 5–10 мм
• Используйте кабельные зажимы при подключении - предотвращают перегибы и повреждение изоляции
• При использовании нескольких кабелей - распределите их по разным вводам, чтобы не перегружать одно отверстие
• Выбирайте положение дверцы заранее - после монтажа её невозможно поменять сторону без демонтажа
• Не забудьте про термическое расширение - оставьте минимальный зазор вокруг корпуса при заделке штукатуркой
