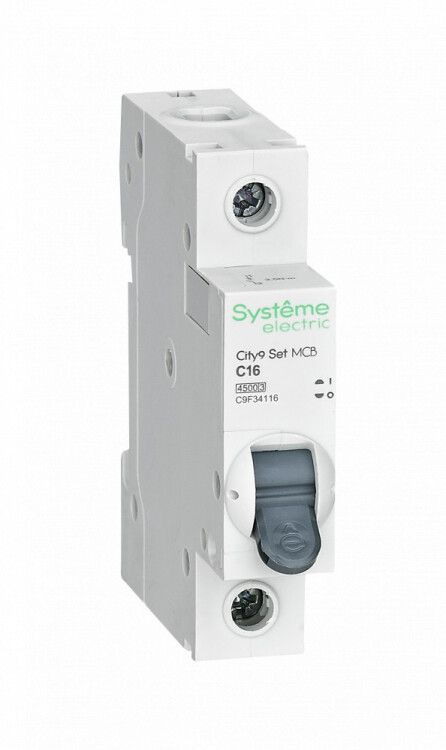

Выключатель автоматический модульный 1п C 16А 4.5кА City9 Set 230В SE C9F34116 APC

Автоматический выключатель модульный однополюсный 16А С 4.5кА 230В от бренда Systeme Electric (арт. c9f34116) предназначен для защиты бытовых и легкопромышленных электросетей от перегрузок и коротких замыканий. Монтируется на DIN-рейку, совместим с системой City9 SET и обеспечивает надежную работу в условиях нормальной эксплуатации.

Назначение и область применения

Автоматический выключатель модульный однополюсный 16А С 4.5кА 230В защищает однофазные цепи переменного тока от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Подходит для установки в распределительных щитках жилых домов, офисов, малых производственных помещений. Часто используется для защиты групп освещения, розеточных контуров, бытовой техники мощностью до 3,5 кВт.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230 В - рабочее напряжение сети, для которой предназначен прибор
• Номинальное напряжение изоляции: 440 В - предельное напряжение, которое не вызывает пробоя изоляции
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; оптимальна для нагрузок с умеренным пуском (например, люминесцентные светильники, насосы, компрессоры)
• Отключающая способность: 4,5 кА - максимальный ток КЗ, который выключатель может безопасно отключить
• Род тока: переменный (AC) - работает только в сетях с частотой 50 Гц
• Степень защиты: IP20 - защита от прикосновения пальцами и твердыми предметами >12 мм, но не от воды и пыли
• Ширина: 1 модуль (17,5 мм) - занимает один стандартный модуль на DIN-рейке
• Глубина монтажа: 45 мм - минимальная глубина щита, необходимая для полноценной установки
• Класс токоограничения: 3 - высокий уровень ограничения тока при КЗ, снижающий тепловую нагрузку на провода
• Степень загрязнения: 2 - допустима средняя степень запыления (обычные помещения без агрессивной среды)

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 16А С 4.5кА 230В (арт. c9f34116) устанавливается на стандартную DIN-рейку типа TS35. Совместим со всеми устройствами серии City9 SET и другими изделиями с аналогичным креплением. Для подключения используются медные многожильные или одножильные провода сечением от 0,75 до 2,5 мм2. Клеммы обеспечивают плотный контакт без необходимости фиксации гайками - достаточно затянуть винты усилием руками. Глубина монтажа 45 мм требует соответствующего внутреннего объема щита.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Конструкция предусматривает механическую блокировку контактов при отключенном положении. Клеммы спроектированы так, чтобы исключить случайное попадание проводов в зону между корпусом и клеммой - повышена безопасность при обслуживании. Корпус изготовлен из ударопрочного самозагасающего пластика, что снижает риск распространения пламени при аварии.

Преимущества

• Механизм “мгновенной коммутации” обеспечивает быстрое и надежное отключение даже при слабом нажатии рычага
• 6 металлических заклепок увеличивают прочность корпуса и снижают вероятность деформации при внешнем воздействии
• Узкая форма (1 модуль) позволяет экономить место в щите при большом количестве аппаратов
• Класс токоограничения 3 снижает термические и электродинамические нагрузки на проводку при КЗ
• Простая и наглядная индикация состояния - положение рычага четко показывает включен/выключен

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - IP20 не обеспечивает защиту от жидкости
• Не подходит для трехфазных сетей - только однополюсный вариант для одной фазы
• Не рекомендован для защиты двигателей с высоким пусковым током (более 10×Iн); для них лучше использовать характеристику D
• Не следует устанавливать в открытых местах без защиты от механических повреждений
• Работает только при температуре окружающей среды +5C…+40C (по стандарту)

Примеры использования

• Защита группы розеток в кухне или комнате
• Отключение осветительных цепей с люминесцентными и LED-светильниками
• Щитовая защита холодильника, стиральной машины, микроволновой печи
• Обеспечение безопасности в небольших мастерских с электроинструментом
• Дополнение в существующих щитах с уже установленными устройствами City9 SET

Практические советы

• Выбирая автомат, проверьте соответствие сечения провода: для 16 А используйте минимум 2,5 мм2 меди
• При установке в щит с большим числом аппаратов учтите глубину монтажа - 45 мм - и наличие свободного места за рейкой
• Не затягивайте клеммы слишком сильно - это может повредить пластиковую часть и привести к плохому контакту
• Если требуется защита нескольких фаз, используйте три однополюсных автомата вместо одного двух- или трёхполюсного - это удобнее при ремонте
• Для помещений с возможным попаданием влаги (ванная, баня) выбирайте модели с IP44 и выше - этот автомат не подходит
• При замене старого автомата убедитесь, что новый имеет ту же характеристику (C) и номинальный ток - изменение может привести к ложным срабатываниям или отказу защиты
