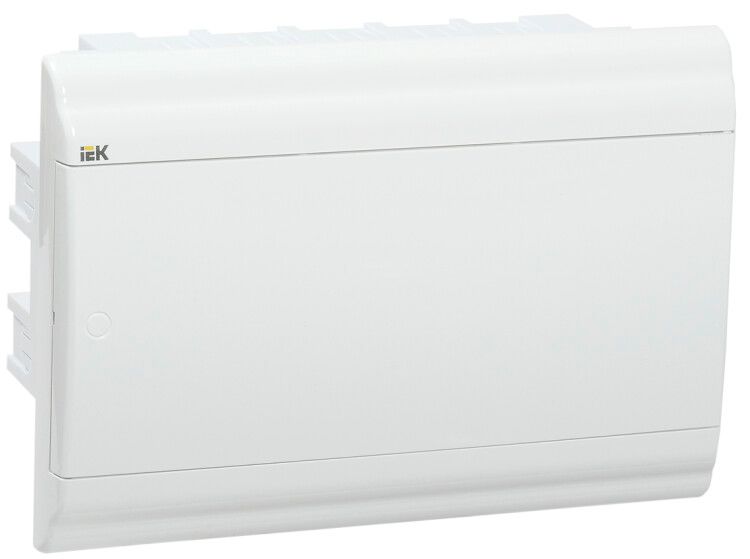

Корпус пластиковый встраиваемый на 12 модулей ЩРВ-П-12 IP41 (210х306х102мм) PRIME белая дверь | MKP82-V-12-WD-41-10 IEK

Бокс встраиваемый ЩРВ-П-12 модулей пластик IP41 белая дверь от IEK (ИЭК), артикул mkp82-v-12-wd-41-10, предназначен для скрытой установки в стену и содержит место для 12 модульных устройств - подходит для распределительных щитов в жилых и общественных зданиях.

Назначение и область применения

ЩРВ-П-12 модулей используется для компактной и безопасной установки модульных аппаратов в осветительных и слаботочных сетях. Подходит для монтажа автоматических выключателей, УЗО, дифавтоматов, таймеров, реле времени и других устройств на DIN-рейке. Применяется в квартирах, офисах, школах, больницах - там, где важна эстетика и надёжная изоляция проводки внутри стены.

Технические характеристики

• Количество модулей: 12 (один ряд)
• Глубина монтажа: 72 мм - требует соответствующего углубления в стене
• Материал корпуса: АБС-пластик - прочный, не поддерживающий горение, устойчив к механическим воздействиям
• Степень защиты: IP41 - защищает от твёрдых частиц больше 1 мм и вертикально падающих капель воды
• Номинальное напряжение: 400 В - рассчитан на работу в бытовых и коммунальных сетях 230/400 В
• Диапазон рабочих температур: от -25 до +85 C - подходит для помещений с перепадами температур, включая неотапливаемые зоны
• Климатическое исполнение: УХЛ3 - предназначено для умеренного и холодного климата, в помещениях с контролируемой влажностью
• Цвет: 9016 RAL (белый) - совпадает со стандартными цветами отделки интерьера
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Нормативный документ: ТУ 27.90.33-003-83135016-2017

Совместимость и монтаж

Бокс ЩРВ-П-12 имеет DIN-рейку, установленную внутри корпуса - позволяет фиксировать все типичные модульные устройства. Монтаж осуществляется методом скрытой установки: коробка закладывается в штробу стены, после чего её лицевая часть выравнивается с поверхностью. Для этого требуется подготовленное отверстие глубиной не менее 72 мм. Крышка закрытого типа плотно прилегает к рамке, обеспечивает доступ к внутренним элементам только при открытой дверце. Комплектация некомплектная - рейка есть, но крепёж, кабельные вводы и дверца не входят в базовый набор; их необходимо докупить отдельно.

Безопасность и стандарты

Корпус выполнен из самозатухающего АБС-пластика, что снижает риск распространения пламени. Защита IP41 предотвращает попадание крупных предметов и конденсата, но не гарантирует защиту от брызг, струй воды или пыли в значительном количестве. Соответствует требованиям ТУ 27.90.33-003-83135016-2017. Не предназначен для установки во влажных помещениях (ванная, баня) или на улице.

Преимущества

• Оптимальная глубина 72 мм - меньше, чем у многих аналогов, экономит пространство в стене
• Белая дверца (RAL 9016) легко сочетается с любым дизайном интерьера
• Конструкция упрощена для быстрой сборки: отсутствие лишних деталей, чёткая фиксация рейки
• Высокая термическая стойкость - работает при экстремальных температурах, включая неотапливаемые чердаки и подвалы
• Серия PRIME от IEK - проверенная линейка с длительным сроком службы и единым подходом к качеству

Ограничения применения

• Не подходит для наружной установки - степень защиты IP41 недостаточна для уличного использования
• Не рекомендован для сырых помещений (бассейны, прачечные, ванные комнаты) - возможна коррозия контактов и повреждение изоляции
• Некомплектный состав: требуется докупать кабельные вводы, крепёж, уплотнители и замки
• Ограниченная вместимость: 12 модулей - не хватит для крупных щитов с множеством УЗО и автоматов; для таких задач лучше использовать модели на 18–24 модуля

Примеры использования

• Распределительный щиток в квартире - управление светом, розетками, кухонной техникой
• Общий этажный щит в многоквартирном доме - для группового учёта и защиты
• Осветительные цепи в офисах - управление светодиодными светильниками через таймеры
• Системы управления освещением в учебных заведениях - с использованием реле времени

Практические советы

• Перед монтажом проверьте глубину штробы - она должна быть минимум 72 мм, иначе бокс не войдёт
• Выбирайте кабельные вводы с резьбой M20 или M25 - они совместимы с большинством моделей этой серии
• При установке в деревянные конструкции используйте металлические втулки вокруг вводов - снижают риск возгорания
• Не забудьте про заземление: хотя корпус пластиковый, заземляющие провода должны быть правильно подсоединены к DIN-рейке
• Для удобства обслуживания выбирайте дверцу с замком - особенно если щит находится в общедоступной зоне
• ЩРВ-П-12 от IEK хорошо сочетается с другими изделиями серии PRIME - можно собирать единую систему с одинаковым внешним видом и качеством
