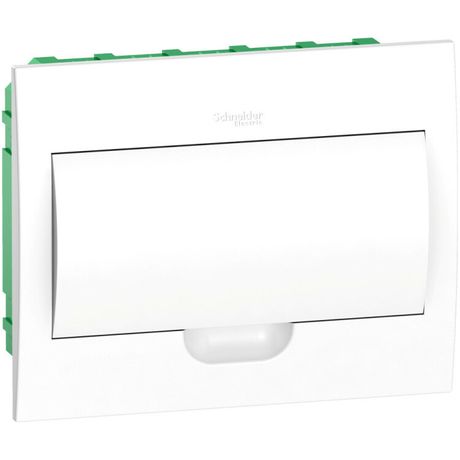

Корпус встраиваемый Easy9, белая дверь, 1ряд/12мод | EZ9E112P2FRU Schneider Electric APC

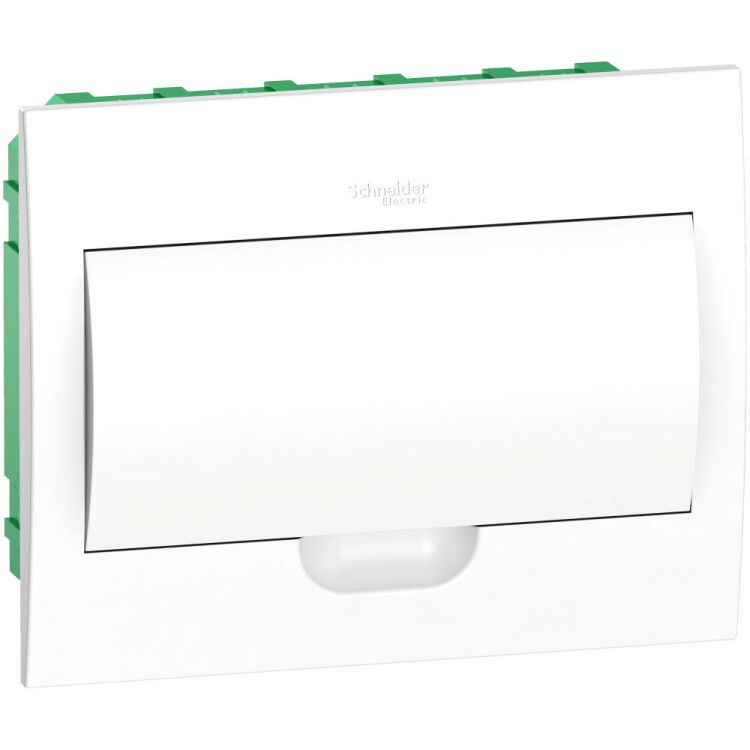

Корпус встраиваемый 1 ряд 12 модулей белая дверь IP40 IK07 63А 2 клеммы от бренда Systeme Electric - это компактный распределительный щиток для скрытой установки в стену, предназначенный для размещения автоматических выключателей, УЗО и других модульных устройств. Артикул ez9e112p2fru соответствует серии City9 Box и обеспечивает надежную защиту оборудования в жилых и коммерческих помещениях.

Назначение и область применения

Корпус встраиваемый 1 ряд 12 модулей белая дверь IP40 IK07 63А 2 клеммы используется для сборки распределительных щитов в стенах. Подходит для защиты бытовых и легких промышленных электроустановок: освещения, розеточных групп, кухонного оборудования, систем отопления. Максимальный номинальный ток 63 А позволяет использовать его в качестве главного вводного щита для квартир или небольших объектов. Корпус Systeme Electric City9 Box не предназначен для уличной или влажной среды - только внутри помещений.

Технические характеристики

• Количество модулей: 12 (стандартный шаг 18 мм)
• Номинальный ток: 63 А
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Ударостойкость: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с высоты 50 см)
• Глубина монтажа: 66 мм - требует подготовки ниши в стене
• Материал корпуса: самозатухающий пластик (поликарбонат/ABS)
• Диапазон рабочих температур: от –5 C до +60 C
• Количество вводов: 5 - для подключения кабелей снаружи
• Цвет: белый
• DIN-рейка: есть, стандартная, для монтажа модульных устройств
• Передняя панель: с вырезом под замок и ручку
• Крышка: закрытого типа, с пазом для удобного открывания
• Способ монтажа: скрытая установка в стену

Совместимость и монтаж

Корпус Systeme Electric City9 Box полностью совместим с модульными устройствами брендов DEKraft и Systeme Electric. Все устройства шириной 18 мм (например, автоматы, УЗО, реле) легко фиксируются на DIN-рейке. Для монтажа требуется подготовить нишу в стене глубиной не менее 66 мм. Кабели подводятся через 5 вводных отверстий - можно использовать кабельные вводы с герметизацией. Дверца крепится на шарнире и может быть установлена слева или справа - гибкая ориентация упрощает обслуживание в ограниченном пространстве. Нет необходимости в заземлении самого корпуса - он изолирован, но внутренние элементы должны быть заземлены согласно нормам ПУЭ.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для распределительных щитов в условиях сухих помещений. Степень защиты IP40 исключает доступ твердых частиц, но не защищает от влаги - применение в ванных, кухнях или подвале допустимо только при условии отсутствия прямого контакта с водой. Ударостойкость IK07 гарантирует устойчивость к случайным механическим воздействиям, например, при ремонте или перестановке мебели. Применение в местах с повышенной влажностью или риском попадания воды запрещено - для таких задач нужен корпус с IP54 и выше.

Преимущества

• Высокая плотность компактного расположения: 12 модулей в одном ряду экономят место в нише
• Гибкая установка дверцы - левая или правая сторона, что удобно при ограниченном доступе
• Паз на крышке обеспечивает легкий и безопасный доступ без специальных инструментов
• Поддержка стандартизированных модульных устройств - совместимость с DEKraft и Systeme Electric снижает затраты на замену компонентов
• Пластиковый корпус не проводит ток - повышает безопасность при обслуживании

Ограничения применения

• Не подходит для наружной установки - IP40 не защищает от влаги
• Не рекомендован для помещений с постоянной влажностью (>70%) или риском брызг воды (ванная, баня, подвал без гидроизоляции)
• Максимальный ток 63 А - недостаточно для крупных промышленных объектов или домов с мощными тепловыми насосами
• Отсутствие встроенной системы заземления - необходимо прокладывать отдельный PE-проводник к клемме
• Нет возможности расширения - только один ряд, нельзя добавить второй

Примеры использования

• Главный распределительный щит квартиры площадью до 100 м²
• Щиток для группы розеток на кухне с УЗО и автоматами
• Распределительный щит в офисе для освещения и компьютерных сетей
• Объединённый щит для отопления, вентиляции и света в частном доме

Практические советы

• При проектировании ниши учтите глубину 66 мм плюс 5–10 мм на отделочные материалы - итоговая глубина должна быть минимум 75 мм
• Перед монтажом проверьте соответствие диаметра кабеля и размера вводных отверстий - используйте термоусадку или резиновые вставки для герметизации
• Дверцу лучше устанавливать со стороны, где будет удобнее открывать её при обслуживании - часто это рядом с дверью комнаты
• Не перегружайте щит: 12 модулей - предел; если нужно больше - выбирайте двухрядные модели
• При использовании с устройствами сторонних производителей проверьте совместимость по форме крепления и ширине - даже небольшое отличие может помешать фиксации на рейке
