Корпус встраиваемый City9 Box белая дверь 1ряд/8мод | EZ9E108P2FRU SE APC

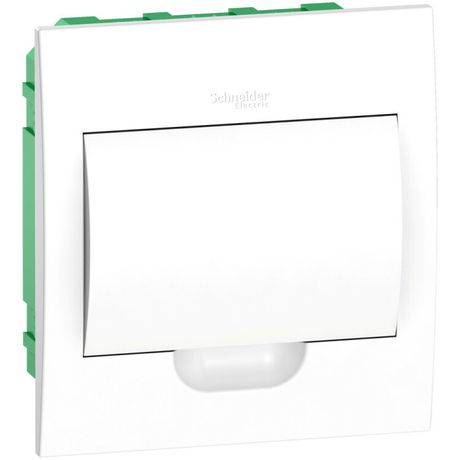

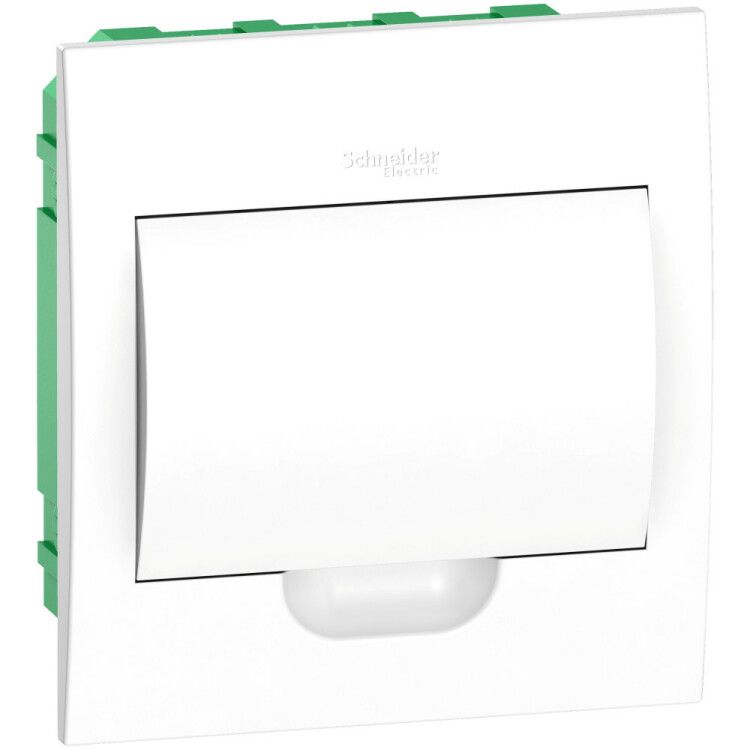

Корпус встраиваемый 1 ряд 8 модулей белая дверь IP40 IK07 63А 2 клеммы от Systeme Electric - это компактный распределительный щиток для скрытой установки в стену, предназначенный для размещения автоматических выключателей, УЗО и других модульных устройств в жилых и коммерческих помещениях. Артикул ez9e108p2fru соответствует серии City9 Box и обеспечивает надежную защиту оборудования при ограниченном пространстве.

Назначение и область применения

Корпус встраиваемый 1 ряд 8 модулей белая дверь IP40 IK07 63А 2 клеммы используется для сборки распределительных щитов в стенах квартир, офисов, гостиниц и малых объектов. Он подходит для размещения до восьми модульных устройств шириной 18 мм каждый - например, автоматов, УЗО, реле напряжения или счетчиков. Подходит для систем освещения, розеточных групп, кондиционирования и другого бытового электрооборудования. Корпус Systeme Electric City9 Box не предназначен для уличного или влажного использования - только внутри помещений.

Технические характеристики

• Количество модулей: 8 (по 18 мм каждый)
• Номинальный ток: 63 А - максимальный допустимый ток через вводные кабели
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Ударная прочность: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с 50 см)
• Материал корпуса: самозатухающий пластик (поликарбонат/ABS)
• Глубина монтажа: 66 мм - требует минимум такой глубины штробы в стене
• Количество вводов: 3 - три отверстия для ввода кабелей сверху и с боков
• Диапазон рабочих температур: от –5C до +60C - подходит для большинства внутренних условий
• Цвет: белый - гармонирует с интерьерными решениями
• DIN-рейка: есть, стандартная 35 мм
• Крышка: закрытого типа, с пазом для удобного открывания, возможна установка слева или справа
• Тип передней панели: с вырезом - позволяет видеть положение рычагов аппаратов

Совместимость и монтаж

Корпус Systeme Electric City9 Box полностью совместим с модульным оборудованием Systeme Electric и DEKraft. Все устройства с шириной 18 мм (например, ABB, Schneider, Legrand, IEK) фиксируются на DIN-рейке без проблем. Монтаж осуществляется методом скрытой установки: корпус вставляется в подготовленную нишу в стене, после чего крепится раствором или специальными зажимами. Кабельные вводы расположены сверху и с двух сторон - позволяют провести провода из любого направления. Для герметизации вводов рекомендуется использовать резиновые втулки (не входят в комплект).

Безопасность и стандарты

Корпус встраиваемый 1 ряд 8 модулей белая дверь IP40 IK07 63А 2 клеммы соответствует требованиям EN 62208 (стандарт для распределительных щитов) и EN 60947-1 (для аппарата защиты). IP40 гарантирует защиту от доступа пальцев и инструментов, IK07 - механическую стойкость при случайных ударах. Номинальный ток 63 А соответствует классическим нагрузкам в квартирах и частных домах. Примечание: степень защиты IP40 не защищает от влаги - использование в ванных, банях, подвалах без дополнительной защиты запрещено.

Преимущества

• Эргономичная форма: компактная глубина 66 мм снижает необходимость углубления стены
• Сменяемая дверца: можно установить с левой или правой стороны - удобно при нестандартной планировке
• Вырез на лицевой панели: позволяет контролировать состояние автоматов без открытия крышки
• Четкая маркировка: места для этикеток на каждой позиции
• Одинаковая совместимость с DEKraft и Systeme Electric - упрощает замену и ремонт

Ограничения применения

• Не подходит для наружной установки - IP40 не защищает от влаги
• Не рассчитан на среды с высокой влажностью (баня, бассейн, подвал без вентиляции)
• Максимальный ток 63 А - не подходит для крупных промышленных щитов или вводных щитов многоквартирных домов
• Только один ряд - нельзя расширить до 2 рядов
• Нет встроенной системы заземления - необходимо прокладывать PE-провод отдельно

Примеры использования

• Распределительный щит в однокомнатной квартире: 3 автомата на розетки, 2 на освещение, 1 УЗО, 1 реле напряжения, 1 свободный
• Щиток на входе в комнату арендатора - управление светом, розетками и кондиционером
• Подключение теплого пола и группы розеток в ванной (при наличии отдельного УЗО и внешней защиты от влаги)
• Индивидуальный щиток для котла, насоса или автономной системы отопления

Практические советы

• Перед монтажом проверьте глубину штробы - она должна быть не менее 66 мм, иначе корпус не войдет
• При использовании кабеля с большим сечением (например, 10–16 мм2) используйте вводы с резиновыми уплотнителями - они не входят в комплект
• Дверцу можно переставить: открутите два болта, переверните крышку и закрутите обратно - работает как слева, так и справа
• Не затягивайте клеммы слишком сильно - пластиковый корпус легко деформируется
• Для долговечности не устанавливайте рядом с источниками тепла (радиаторы, печи)
• При замене старого щита - учтите, что этот корпус не совместим с щитами глубже 66 мм; потребуется доработка стены
