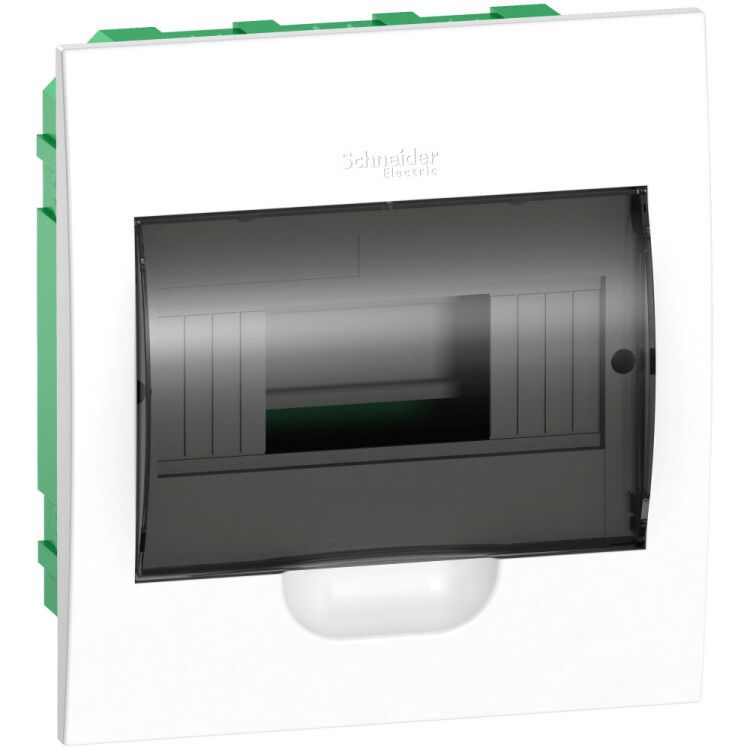

Корпус встраиваемый City9 Box прозрачная дверь 1ряд/8мод | EZ9E108S2FRU SE APC

Корпус встраиваемый с прозрачной дверью 1 ряд 8 модулей IP40 63А 2 клеммы от бренда Systeme Electric - это компактный распределительный щиток серии City9 Box, предназначенный для скрытой установки в стену. Он обеспечивает безопасную и организованную сборку автоматических выключателей, УЗО и других модульных устройств в жилых и коммерческих помещениях.

Назначение и область применения

Корпус используется для монтажа модульного оборудования в распределительных щитках бытовых и малых коммерческих электроустановок. Подходит для квартир, частных домов, офисов, подъездов. Обеспечивает защиту внутренних элементов от случайного контакта и внешнего воздействия. Прозрачная дверь позволяет контролировать состояние аппаратов без вскрытия щита.

Технические характеристики

• Количество модулей: 8 (стандартный шаг 18 мм)
• Номинальный ток: 63 А - максимальный допустимый ток через вводные кабели
• Степень защиты: IP40 - защита от твёрдых предметов более 1 мм, но не от воды
• Материал корпуса: пластик (негорючий, устойчивый к механическим нагрузкам)
• Глубина монтажа: 65,5 мм - требует соответствующего углубления в стене
• Количество вводов: 3 - для подключения входящих кабелей
• Диапазон рабочих температур: от –5 C до +60 C - подходит для большинства помещений, не рекомендован для холодных необогреваемых зон
• DIN-рейка: есть, стандартная, для монтажа модульных устройств
• Цвет: белый
• Тип крышки: закрытого типа с пазом для фиксации
• Способ монтажа: скрытая установка в стену

Совместимость и монтаж

Корпус полностью совместим с модульными устройствами брендов Systeme Electric и DEKraft. Все стандартные автоматы, УЗО, переключатели шириной 18 мм устанавливаются без адаптеров. Монтаж выполняется в подготовленное углубление в стене. Глубина 65,5 мм должна точно соответствовать нише - недостаточная глубина затруднит установку DIN-рейки и проводов. Кабельные вводы расположены сверху и сбоку - позволяют гибко направить провода. Прозрачная дверь крепится на шарнире и может быть установлена слева или справа - удобна при ограниченном доступе к щиту.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для распределительных щитков класса IP40. Защита предотвращает контакт с токоведущими частями при случайном прикосновении пальцем или инструментом. Однако IP40 не защищает от влаги - не применяйте в сырых помещениях, на улице или в подвале без дополнительной герметизации. Корпус выполнен из самозатухающего пластика, что снижает риск распространения пламени.

Преимущества

• Прозрачная дверь - возможность визуального контроля состояния автоматов без открывания
• Универсальная установка двери - можно выбрать сторону открывания под нужды монтажа
• Чёткая привязка к 8 модулям - оптимально для типовой квартиры с 1–2 УЗО и несколькими автоматами
• Высокая совместимость - работает со всеми популярными модульными изделиями SE и DEKraft
• Фиксация крышки с пазом - исключает её случайное открытие при вибрациях

Ограничения применения

• Не подходит для наружной установки - степень защиты IP40 не защищает от влаги
• Не рассчитан на температуры ниже –5 C - возможна хрупкость пластика в мороз
• Ограниченное количество модулей - не подходит для больших щитов с 12+ аппаратами
• Только один ряд - нельзя расширить до двух рядов без замены корпуса
• Нет встроенной системы заземления - необходимо прокладывать PE-провод отдельно

Примеры использования

• Главный распределительный щит в однокомнатной квартире - 1 ввод, 2 УЗО, 5 автоматов
• Щиток на этаже многоквартирного дома - распределение питания по 3–4 комнатам
• Электрооборудование в офисном кабинете - питание розеток, освещения и компьютеров
• Подключение теплого пола, вентиляции, насоса - с отдельными автоматами в одном месте

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 70 мм с запасом на изоляцию и провода
• При использовании кабеля с большим сечением (например, 10 мм2) используйте вводы с уплотнителями - они входят в комплект
• Не перегружайте щит: 8 модулей - это максимум; если требуется больше - выбирайте корпус на 12 или 16 модулей
• При подключении клемм соблюдайте момент затяжки - переусердствовать нельзя, чтобы не повредить пластиковые контакты
• После монтажа протестируйте работу всех автоматов - прозрачная дверь позволяет легко проверить положение рычагов
