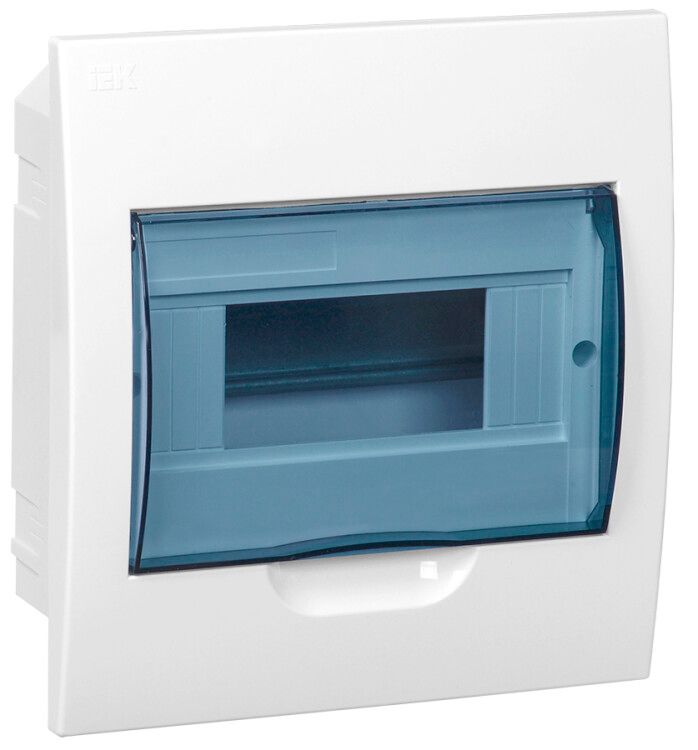

Корпус встраиваемый ЩРВ-П-8 Krepta 3 IP41 пластик. бел. IEK MKP12-V-08-40-20

Корпус встраиваемый ЩРВ-П-8 пластиковый белый IP41 скрытый монтаж прозрачная дверь от бренда IEK - это надежный распределительный щит для скрытой установки в стену, предназначенный для размещения модульных устройств в осветительных и слаботочных сетях. Артикул mkp12-v-08-40-20 соответствует серии KREPTA и рассчитан на длительную эксплуатацию в условиях жилых и общественных зданий.

Назначение и область применения

ЩРВ-П-8 используется для внутренней установки в стены помещений с нормальными условиями эксплуатации. Внутрь корпуса устанавливаются модульные устройства: автоматические выключатели, УЗО, дифавтоматы, таймеры, реле времени и другие элементы управления освещением. Подходит для квартир, офисов, школ, больниц и других объектов, где требуется компактное и защищенное решение для группового учета и коммутации электрооборудования.

Технические характеристики

• Номинальное напряжение: 380 В - допустимо использование в трехфазных сетях 400 В;
• Номинальный ток: 63 А - максимальный ток через входной кабель, не более;
• Количество модулей: 8 - позволяет установить восемь стандартных модулей шириной 17,5 мм;
• Степень защиты: IP41 - защита от предметов больше 1 мм и вертикально падающих капель воды; не подходит для влажных помещений или улицы;
• Материал корпуса: АБС-пластик - ударопрочный, самозатухающий, не поддерживающий горение;
• Глубина монтажа: 56 мм - требует подготовленного углубления в стене такой же глубины;
• Цвет: белый - сочетается с большинством интерьеров;
• Климатическое исполнение: УХЛ3 - работает при температуре от -20 до +80 C, подходит для неотапливаемых помещений;
• Количество рядов: 1 - однорядная компоновка, без возможности расширения;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Наличие DIN-рейки: да - стандартная рейка 35 мм, закреплена внутри корпуса;
• Наличие нулевой шины: да - предусмотрена специальная планка для крепления PEN-проводника;
• Документация: ТУ 27.90.33-003-83135016-2017 - соответствие требованиям технических условий.

Совместимость и монтаж

Корпус ЩРВ-П-8 предназначен исключительно для скрытого монтажа в стену. Для установки необходимо сделать углубление глубиной не менее 56 мм. Корпус фиксируется с помощью двух отверстий для крепления - используются стандартные дюбеля или анкеры. Кабели заводятся через заранее выштампованные вводы с четырех сторон - можно выбрать наиболее удобный маршрут. Отсутствует возможность наружной установки. Комплектация некомплектная - дверца, DIN-рейка и нулевая шина есть, но сами автоматы, УЗО и провода не входят в комплект.

Безопасность и стандарты

Корпус изготовлен из самозатухающего АБС-пластика, что снижает риск распространения пламени при перегреве. Соответствует требованиям ТУ 27.90.33-003-83135016-2017. Защита IP41 обеспечивает минимальную защиту от попадания крупных частиц и капель воды - недостаточно для ванных комнат, кухонь или сырых помещений. Не рекомендуется использовать там, где возможна регулярная влажная уборка или повышенная запыленность.

Преимущества

• Прозрачная дверца - позволяет контролировать состояние устройств без вскрытия корпуса;
• Выштампованные вводы - экономят время при прокладке кабелей, не нужны дополнительные сверления;
• Фиксированная DIN-рейка - не требует самостоятельной установки, надежно закреплена;
• Планка для нулевой шины - упрощает сборку и повышает безопасность подключения PEN-проводника;
• Универсальные винты - совместимы с большинством крепежных систем;
• Маркировочная лента в комплекте - позволяет легко подписывать группы нагрузок.

Ограничения применения

• Не подходит для открытой установки - только скрытый монтаж в стену;
• Защита IP41 не обеспечивает герметичность - нельзя использовать в помещениях с высокой влажностью (ванная, баня, подвал);
• Ограниченное количество модулей - всего 8, не хватит для комплексных систем автоматизации;
• Некомплектность - все модульные устройства и кабели должны быть приобретены отдельно;
• Требуется точное совпадение глубины ниши - 56 мм, иначе корпус будет торчать или не войдет полностью.

Примеры использования

• Осветительная группа в квартире - управление светом в гостиной, спальне и коридоре через три автомата и один УЗО;
• Распределительный щит на этаже многоквартирного дома - учет энергии для нескольких комнат;
• Подключение системы управления освещением с таймером и реле в офисном помещении;
• Автономная система освещения в подъезде с датчиком движения и автоматическим выключателем.

Практические советы

• Перед монтажом проверьте глубину ниши - она должна точно соответствовать 56 мм, иначе корпус не будет заподлицо со стеной;
• Используйте маркировочную ленту сразу после установки - это ускоряет обслуживание и снижает риск ошибок при ремонте;
• Не используйте корпус в местах с постоянным воздействием влаги - даже при наличии дверцы IP41 не является водонепроницаемым;
• При необходимости увеличения количества модулей выбирайте модели с большим числом мест (например, ЩРВ-П-12 или ЩРВ-П-16);
• Проверьте совместимость DIN-рейки с вашими устройствами - хотя рейка стандартная, некоторые импортные модули имеют отличия в креплении.
