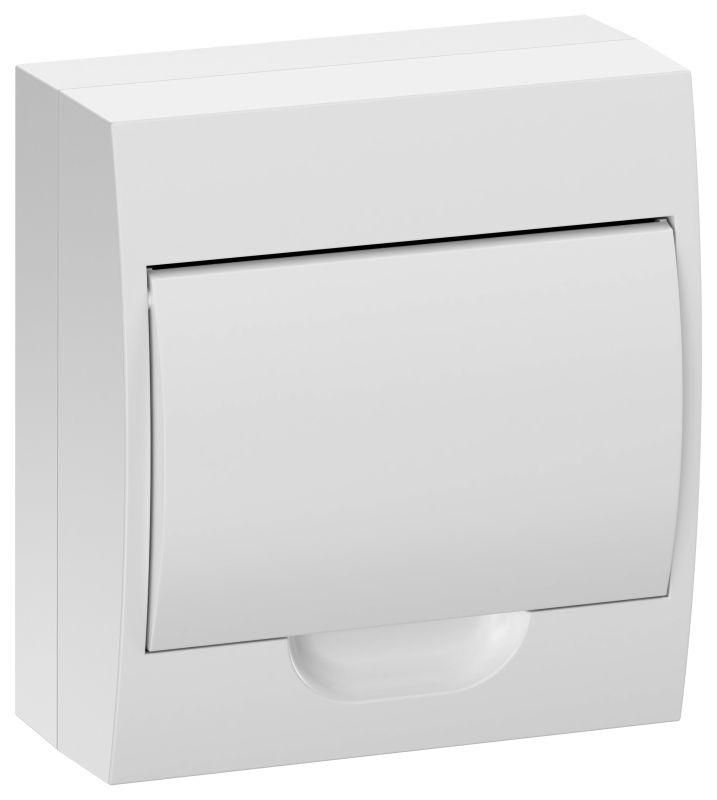

Корпус пластиковый ЩРН-П-8 бел. дверь IP41 | MKP13-N-08-41-K01-G GENERICA IEK

Корпус пластиковый ЩРН-П-8 дверь IP41 от GENERICA и IEK предназначен для компактной установки модульных устройств в осветительных сетях. Его надежная конструкция и степень защиты IP41 делают его подходящим решением для внутреннего монтажа в помещениях с умеренной влажностью.

Назначение и область применения

Корпус пластиковый ЩРН-П-8 дверь IP41 используется для монтажа модульных аппаратов в распределительных щитках осветительных сетей. Подходит для установки автоматических выключателей, УЗО, дифавтоматов, таймеров и других устройств управления освещением. Применяется в жилых домах, офисах, административных зданиях и других закрытых помещениях, где требуется защита оборудования от случайного прикосновения и пыли.

Технические характеристики

• Материал корпуса: прочный термостойкий пластик
• Степень защиты: IP41 - защита от твердых частиц крупнее 1 мм и вертикально падающих капель воды
• Форма: прямоугольный корпус с поворотной дверью
• Количество модулей: 8 (стандартный шаг 17,5 мм)
• Габариты: соответствует типовым размерам для монтажа на DIN-рейку

Совместимость и монтаж

Корпус пластиковый ЩРН-П-8 дверь IP41 совместим со всеми стандартными модульными устройствами, установленными на DIN-рейку шириной 35 мм. Крепление осуществляется через предварительно подготовленные отверстия в задней стенке корпуса. Для фиксации используются саморезы или дюбели (не входят в комплект). Дверца открывается на шарнирах, обеспечивает доступ к оборудованию без демонтажа всего щита. Установка возможна на стену из бетона, кирпича или гипсокартона с использованием подходящих крепежей.

Безопасность и стандарты

Конструкция корпуса соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Степень защиты IP41 исключает попадание инструментов, проводов и пальцев в зону контактов, снижая риск поражения током. Материал корпуса не поддерживает горение и устойчив к воздействию бытовых химикатов.

Преимущества

• Удобная поворотная дверца - позволяет обслуживать оборудование без снятия крышки полностью
• Высокая механическая прочность пластика - устойчив к ударным нагрузкам и деформациям
• Чистый внешний вид - подходит для помещений с высокими требованиями к эстетике
• Легко комбинируется с другими элементами щитовой группы - например, с клеммниками и DIN-рейками

Ограничения применения

Корпус пластиковый ЩРН-П-8 дверь IP41 не предназначен для использования во влажных, сырых или наружных условиях - IP41 не защищает от брызг сбоку или струй воды. Также не рекомендуется применять в местах с постоянным воздействием паров, агрессивных газов или температур ниже –10C и выше +40C. Недопустимо использование в качестве основного корпуса для силовых щитов с токами свыше 100 А без дополнительного охлаждения и вентиляции.

Примеры использования

• Осветительный щит в квартире - установка УЗО и автоматов для светильников
• Щиток на этаже многоквартирного дома - управление группами освещения коридоров и лестниц
• Административное здание - контроль таймеров и датчиков движения в залах и офисах
• Обслуживание систем аварийного освещения - монтаж реле времени и контроллеров

Практические советы

• Перед монтажом проверьте, что глубина ниши достаточна для размещения корпуса с учетом дверцы - она выступает на 15–20 мм при открытой позиции
• Не перегружайте корпус более чем 8 модулями - это нарушает тепловой режим и затрудняет обслуживание
• При использовании в старых зданиях убедитесь, что стена не имеет трещин, которые могут вызвать проседание корпуса
• Для лучшего доступа к клеммам используйте устройства с передними клеммами - они проще подключаются внутри этого корпуса
• Артикулы mkp13-n-08-41-k01-g от GENERICA и IEK взаимозаменяемы - различия лишь в упаковке и маркировке
