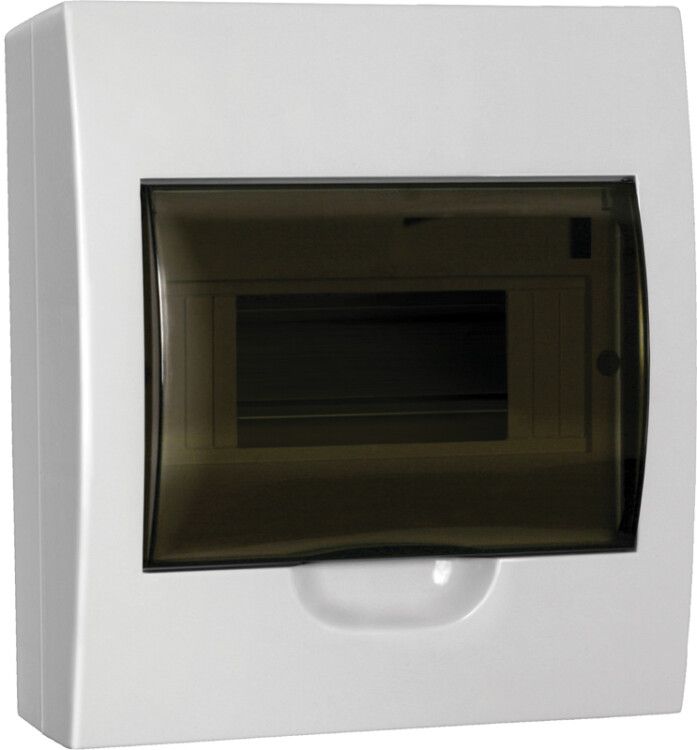

Бокс ЩРН-П-8 модулей навесной пластик IP41 (200х148х95мм) | MKP12-N-08-41-G GENERICA IEK

Бокс ЩРН-П-8 навесной пластиковый с прозрачной дверью IP41 (200х148х95 мм) от GENERICA и IEK - компактный щиток для внутренней установки в жилых помещениях, предназначенный для размещения модульных аппаратов в осветительных и распределительных сетях. Его размеры и степень защиты подходят для монтажа на стене в квартирах, офисах и других закрытых зонах.

Назначение и область применения

Бокс ЩРН-П-8 навесной пластиковый с прозрачной дверью IP41 (200х148х95 мм) используется для сборки распределительных щитов в условиях сухих помещений. Подходит для установки однорядных модульных устройств: автоматических выключателей, УЗО, дифавтоматов, таймеров, реле времени и контроллеров освещения. Применяется в квартирах, частных домах, офисах, подъездах и других объектах с ограниченным доступом.

Технические характеристики

• Габариты: 200×148×95 мм - компактный размер для узких мест
• Количество модулей DIN: 8 - позволяет разместить до 8 стандартных модулей шириной 17,5 мм
• Степень защиты: IP41 - защищает от твердых частиц больше 1 мм и вертикально падающих капель воды
• Материал корпуса: самозатухающий пластик - устойчив к механическим повреждениям и не проводит ток
• Способ монтажа: навесной - крепится на стену с помощью шурупов через кронштейны внутри корпуса
• Крышка: прозрачная, закрытого типа - обеспечивает видимость состояния аппаратов без вскрытия
• DIN-рейка: встроена - совместима со всеми стандартными модульными устройствами
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным климатом
• Диапазон температур: от –5 до +40 C - не предназначен для холодных чердаков или неотапливаемых помещений
• Цвет: белый - соответствует интерьерному оформлению жилых зон
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Бокс ЩРН-П-8 навесной пластиковый с прозрачной дверью IP41 (200х148х95 мм) совместим с любыми устройствами, установленными на DIN-рейке 35 мм. Для монтажа используйте два шурупа M4 или аналогичных, которые входят в комплект. Крепление осуществляется через специальные выступы на задней стенке корпуса. Перед установкой проверьте, что глубина ниши или свободное пространство на стене достаточны для открытого расположения - корпус не встраивается, а крепится поверх стены. Прозрачная крышка открывается на петлях, не требует демонтажа для обслуживания.

Безопасность и стандарты

Корпус выполнен из самозатухающего пластика, соответствующего требованиям ГОСТ Р МЭК 60670-1. Степень защиты IP41 предотвращает попадание крупных предметов и конденсата, но не защищает от брызг, струй воды или пыли. Не применяйте в сырых помещениях, банях, на улице или в подвале с высокой влажностью. Наличие прозрачной крышки снижает риск случайного контакта с токоведущими элементами при закрытом положении.

Преимущества

• Прозрачная крышка - позволяет визуально контролировать состояние автоматов без открытия щита
• Встроенная DIN-рейка - исключает необходимость самостоятельной установки направляющей
• Компактные габариты - легко размещается в узких проходах, тамбурах, за дверями
• Высокая надежность материала - пластик не ржавеет, не деформируется при нормальной температуре
• Срок службы 15 лет - экономически выгодно для постоянного использования

Ограничения применения

• Не подходит для установки вне помещений - IP41 недостаточно для уличного использования
• Не рекомендуется в помещениях с влажностью выше 80% - возможна конденсация под крышкой
• Ограниченное количество модулей - 8 единиц не хватит для сложных систем с множеством УЗО и автоматов
• Работает только при температуре выше –5 C - не использовать в неотапливаемых зонах зимой
• Не имеет вводных отверстий для кабеля - требуется просверливание отверстий самостоятельно

Примеры использования

• Распределительный щиток в квартире - для групп освещения, розеток и кухонной техники
• Щиток в подъезде - для управления светом на лестничной клетке
• Контрольный щит в офисе - для управления таймерами и реле освещения
• Дополнительный щиток в гардеробной или кладовой - для автономного управления светом

Практические советы

• Перед монтажом определите точное число нужных модулей - лучше взять запас на 1–2 места
• Просверливайте отверстия под кабели после установки щита - так легче точно определить место входа
• Используйте термоусадочные трубки или кабельные вводы для герметизации отверстий - даже при IP41 важно минимизировать попадание пыли
• Не перегружайте щиток - 8 модулей - максимум; если нужно больше - выбирайте модель на 12 или 16 модулей
• Проверяйте соответствие цвета щита интерьеру - белый цвет хорошо сочетается с большинством отделочных материалов
• Обязательно фиксируйте все устройства на DIN-рейке - не допускайте люфтов, чтобы избежать нагрева и искрения
