Щит распределительный навесной ЩРН-П-8 IP41 EKF PROxima | pb40-n-8

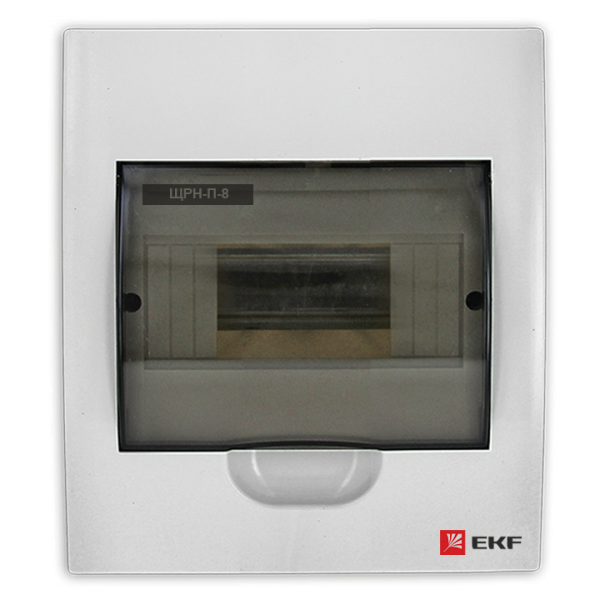

Щит распределительный навесной ЩРН-П-8 IP41 от EKF PROxima - компактный корпус из пластика для монтажа модульной аппаратуры в помещениях с невысокими требованиями к защите от внешних воздействий. Подходит для бытовых и коммерческих объектов, где требуется надёжное распределение электроэнергии с возможностью последующего расширения.

Назначение и область применения

Щит распределительный навесной ЩРН-П-8 IP41 предназначен для установки модульных устройств: автоматических выключателей, УЗО, реле времени, контакторов и других элементов автоматизации. Применяется в жилых домах, офисах, магазинах, подъездах и других закрытых помещениях с контролируемой средой. Благодаря вертикальному открыванию дверцы, щит можно монтировать даже в плотном ряду оборудования - он не требует свободного пространства перед собой.

Технические характеристики

• Напряжение: 380 В - рассчитан на трёхфазную сеть
• Номинальный ток: 63 А - максимальный допустимый ток через ввод
• Количество модулей DIN: 8 - вместимость для 8 стандартных модулей шириной 17,5 мм
• Степень защиты: IP41 - защита от предметов более 1 мм и капель воды, падающих вертикально
• Материал корпуса: ABS-пластик - ударопрочный, не поддерживающий горение
• Климатическое исполнение: УХЛ3 - работает при температуре от -15C до +60C, подходит для неотапливаемых помещений
• Количество вводов: 6 - три пары отверстий сверху и снизу: две по 16–25 мм и одна по 20–32 мм
• Наличие DIN-рейки: да - стандартная рейка для фиксации модулей
• Наличие прозрачной двери: да - позволяет видеть состояние аппаратуры без вскрытия
• Тип крышки: с вырезами - для удобного доступа к клавишам и индикации
• Количество рядов: 1 - односторонняя компоновка
• Цвет: белый - соответствует типичным интерьерам
• Гарантия: 60 месяцев
• Соответствие нормам: ТР ТС 004/2011

Совместимость и монтаж

Щит распределительный навесной ЩРН-П-8 IP41 совместим со всеми стандартными модулями, соответствующими DIN EN 60947. Монтаж осуществляется на стену с помощью кронштейнов, входящих в комплект. Открытая установка предполагает использование в сухих, недоступных для механических повреждений местах. Кабели заводятся через шесть подготовленных отверстий - два диаметром 16–25 мм и одно 20–32 мм сверху и снизу. Для герметизации рекомендуется использовать резиновые вводы, которые не входят в комплект.

Безопасность и стандарты

Щит распределительный навесной ЩРН-П-8 IP41 соответствует требованиям ТР ТС 004/2011 - нормам безопасности для низковольтного оборудования. Корпус выполнен из самозатухающего ABS-пластика, что снижает риск распространения пламени. Защита IP41 обеспечивает безопасность от случайного прикосновения к токоведущим частям и попадания крупных капель воды - например, при протечках потолка. Однако не предназначен для влажных зон, улиц или производств с высокой запылённостью.

Преимущества

• Прозрачная дверца - позволяет контролировать работу аппаратуры без вскрытия
• Вертикальное открывание - освобождает место перед щитом, удобен при ограниченном пространстве
• ABS-корпус - легкий, долговечный, устойчив к химическим веществам и перепадам температур
• Чёткая разбивка вводов - шесть отверстий позволяют гибко организовать подключение кабелей
• Высокая гарантия - 5 лет на весь корпус

Ограничения применения

Щит распределительный навесной ЩРН-П-8 IP41 не предназначен для:

• установки на улице или в сырых помещениях (например, ванных комнатах, подвалах без вентиляции)
• сред с агрессивными парами, маслом, растворителями - материал не устойчив к таким воздействиям
• промышленных зон с высокой запылённостью или вибрацией - степень защиты IP41 недостаточна
• монтажа в качестве главного вводного щита для многоквартирных домов - требует сертифицированного решения с большей мощностью и защитой

Примеры использования

• Распределительный щит на этаже жилого дома - для групп освещения, розеток и кухонной техники
• Щит в офисе - управление розетками, кондиционерами и сетевым оборудованием
• Подъездный щит - распределение энергии между квартирами после вводного автомата
• Магазин или кафе - питание светильников, холодильного оборудования, POS-терминалов

Практические советы

• Перед монтажом проверьте, что количество модулей (8) достаточно для всех необходимых устройств - учтите, что УЗО занимает 2–3 модуля
• Используйте резиновые вводы (не входят в комплект) для герметизации кабелей - особенно если щит установлен рядом с источником влаги
• Не перегружайте ввод: суммарный ток всех автоматов внутри не должен превышать 63 А
• При замене или доработке щита - отключите питание, так как он некомплектный и не имеет внутренней проводки
• Для удобства обслуживания располагайте щит на уровне глаз - около 1,5–1,7 м от пола
