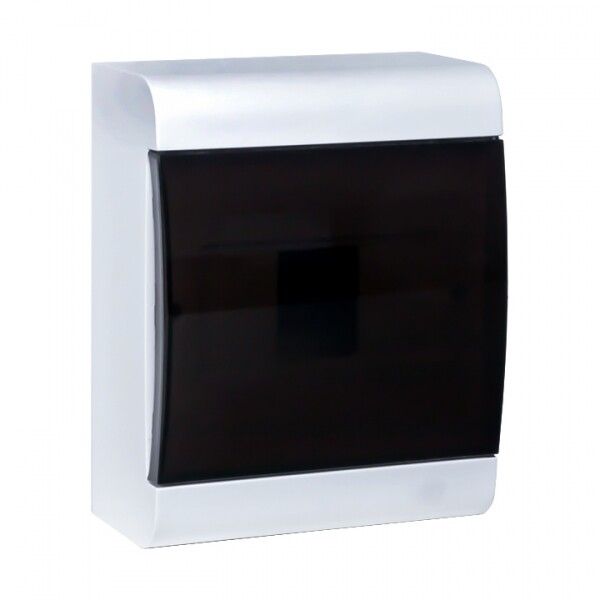

Щит распределительный навесной ЩРН-П-8 "SlimBox" IP41 PROxima | sb-n-8 EKF

Щит распределительный навесной ЩРН-П-8 IP41 от EKF - компактный корпус из прочного ABS-пластика для монтажа модульной аппаратуры в помещениях с умеренной влажностью. Артикул sb-n-8 подходит для бытовых и коммерческих сетей до 8 модулей.

Назначение и область применения

Щит распределительный навесной ЩРН-П-8 IP41 предназначен для сборки и защиты электрооборудования внутри одного корпуса. Подходит для установки автоматических выключателей, УЗО, реле времени, счетчиков и других модульных устройств. Применяется в жилых домах, офисах, магазинах, подъездах и других закрытых помещениях с контролируемой средой.

Технические характеристики

• Модульная ширина: 8 модулей (стандарт 17,5 мм на модуль)
• Количество рядов: один
• Степень защиты: IP41 - защищает от твердых частиц больше 1 мм и вертикально падающих капель воды
• Материал корпуса: ABS-пластик, глянцевый белый цвет (RAL 9010)
• Тип крышки: закрытого типа с прозрачной дверью
• Способ монтажа: навесной (открытая установка на стену)
• Наличие DIN-рейки: да, стандартная, для фиксации модульных устройств

Совместимость и монтаж

Щит распределительный навесной ЩРН-П-8 IP41 совместим со всеми типовыми модульными устройствами шириной 17,5 мм. DIN-рейка уже установленная - достаточно защелкнуть автоматы и УЗО. Для монтажа используйте два самореза через крепежные отверстия на задней стенке. Учитывайте посадочную глубину: внутренний объем рассчитан на стандартные устройства, не перегружайте щит более чем 8 модулями. Прозрачная дверца позволяет проверить положение контактов без вскрытия.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам в помещениях с нормальной влажностью. Степень защиты IP41 исключает попадание крупных предметов и капель воды сверху - не подходит для влажных зон (ванная, бассейн, улица). Материал корпуса - самозатухающий ABS-пластик, не поддерживающий горение.

Преимущества

• Прозрачная дверца обеспечивает визуальный контроль состояния оборудования без открывания
• Гладкая поверхность корпуса легко моется и не царапается
• Устойчивый к механическому воздействию ABS-пластик снижает риск повреждений при монтаже
• Компактный формат экономит место на стене
• Поддерживает все популярные модульные устройства от различных производителей

Ограничения применения

• Не применяется во влажных и запыленных помещениях без дополнительной защиты - IP41 недостаточно для кухонь, подвалов, улицы
• Не допускается установка в местах с постоянным воздействием прямого потока воды
• Ограниченная вместимость - максимум 8 модулей; для большего числа устройств нужен щит на 12–24 модуля
• Пластиковый корпус не рекомендован для промышленных объектов с высокими механическими нагрузками

Примеры использования

• Электрощит в квартире: группировка освещения, розеток и кухонной техники
• Административное помещение: питание компьютеров, принтеров, кондиционера
• Торговая точка: управление световой рекламой, холодильными витринами
• Общедомовой щит на этаже: распределение питания между несколькими квартирами

Практические советы

• Перед монтажом проверьте, что все провода имеют достаточную длину для подключения к модулям внутри щита
• Не забудьте оставить свободное пространство вокруг щита для доступа и вентиляции
• При использовании УЗО или дифференциальных автоматов убедитесь, что они подходят по току и количеству полюсов
• Щит распределительный навесной ЩРН-П-8 IP41 (артикул sb-n-8) лучше всего использовать там, где важна эстетика и легкий доступ - например, в коридоре или холле
• При замене старого щита сравните внешние размеры - новый щит должен поместиться в имеющееся нишевое пространство
