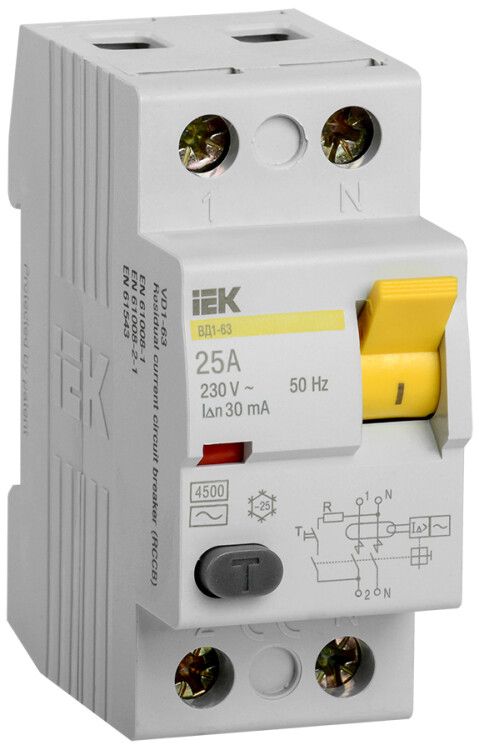

Выключатель дифференциального тока (УЗО) ВД1-63 KARAT 2п 25А 30мА IEK (ИЭК) MDV10-2-025-030

Выключатель дифференциального тока (УЗО) 2 полюса 25 А 30 мА тип AC ВД1-63 от IEK предназначен для защиты людей от поражения электрическим током при утечках в бытовых и промышленных сетях. Устройство работает в паре с автоматическими выключателями и монтируется на DIN-рейку. Артикул mdv10-2-025-030 соответствует серии KARAT.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 25 А 30 мА тип AC ВД1-63 защищает людей от поражения электрическим током при утечках через тело человека - например, при прикосновении к повреждённой изоляции провода или корпусу оборудования. Он реагирует только на переменный синусоидальный ток утечки и пульсирующий постоянный ток, поэтому подходит для большинства бытовых и промышленных устройств: стиральных машин, бойлеров, шлифовальных станков, освещения, розеточных групп. Не является автоматическим выключателем - не защищает от перегрузок и коротких замыканий, требует установки совместно с аппаратом защиты по току.

Технические характеристики

• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В
• Номинальный ток: 25 А - допустимая нагрузка без срабатывания
• Дифференциальный ток: 30 мА - чувствительность к утечкам, безопасна для человека
• Количество полюсов: 2 - коммутируются фаза и ноль одновременно
• Род тока: переменный (AC) - не реагирует на чистый постоянный ток утечки
• Тип по току утечки: AC - срабатывает на синусоидальную и пульсирующую утечку
• Частота: 50 Гц - оптимизирован для российских сетей
• Отключающая способность при КЗ: 3 кА - выдерживает кратковременные скачки тока
• Устойчивость к импульсному току: 0,25 кА - устойчив к кратковременным выбросам
• Степень защиты: IP20 - защищён от прикосновений пальцев, не герметичен
• Количество модулей DIN: 2 - занимает два стандартных модуля на рейке
• Глубина монтажа: 74 мм - требуется место в щите для глубины корпуса
• Конструктивный размер: 36 мм - ширина устройства
• Максимальное сечение кабеля: 35 мм2 - можно подключить жилы до этого размера
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +40C
• Нормативные документы: ГОСТ Р 51326.1, ТУ 3421-033-18461115-02

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 25 А 30 мА тип AC ВД1-63 монтируется на стандартную DIN-рейку шириной 35 мм. Для надёжного крепления используется защёлка с двойным фиксированным положением - устройство легко вставляется и плотно фиксируется. Подключение кабелей осуществляется через зажимы с насечками, которые обеспечивают повышенную механическую прочность и снижают нагрев при больших токах. Максимальное сечение кабеля - 35 мм2; для более толстых жил потребуется переходник или другое решение. Устройство не имеет встроенного автомата - обязательно используйте его в сочетании с автоматическим выключателем на 25 А или ниже. Обязательно соблюдайте полярность: вход - с верхней стороны, выход - с нижней.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 2 полюса 25 А 30 мА тип AC ВД1-63 соответствует требованиям ГОСТ Р 51326.1 и сертифицирован по ТУ 3421-033-18461115-02. Защита на уровне 30 мА соответствует нормам безопасности для человеческого организма - ток выше 10 мА может вызвать мышечное сокращение, а 30 мА обеспечивает отключение до опасного уровня. Конструкция исключает риск “обрыва нуля”: нейтральный контакт замыкается первым и отключается последним, предотвращая перекос фаз. IP20 не предусматривает защиту от воды - не применяйте в сырых помещениях без дополнительной защиты (например, в закрытом ящике).

Преимущества

• Насечки на зажимах - снижают нагрев и усиливают контакт, особенно важны при длительной работе на пределе нагрузки
• Эргономичная кнопка TEST - удобно проверять работоспособность без инструментов
• Фиксация с двойным защелкиванием - надёжнее обычных механизмов, не выпадает при вибрации
• Специальная схема переключения нулевой жилы - предотвращает перекос фаз, как при обрыве нуля
• Срок службы 15 лет - долговечность при регулярных тестах и соблюдении режимов работы

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - необходимо использовать вместе с автоматом
• Не реагирует на чистый постоянный ток утечки - не подходит для цепей с мощными преобразователями (например, солнечные системы, ИБП)
• IP20 - нельзя устанавливать в открытых местах, на улице, в банях, душевых без дополнительной защиты
• Работает только при наличии напряжения - при отключении питания функция тестирования недоступна
• Не рекомендуется для цепей с высоким уровнем помех (частотные преобразователи, сварочные аппараты) - возможны ложные срабатывания

Примеры использования

• Защита розеток в ванной комнате - подключение к бойлеру, стиральной машине
• Щитовая группа на кухне - питание микроволновой печи, кофемашины, плиты
• Промышленные станки - точечная сварка, шлифовальные машины, компрессоры
• Освещение в подъездах, гаражах - где есть риск повреждения изоляции
• Общие группы в квартире - когда нужна защита нескольких контуров одним УЗО

Практические советы

• Выбирайте УЗО с номиналом тока равным или меньше, чем у автомата перед ним - чтобы не было перегрузки
• Проверяйте работу кнопкой TEST хотя бы раз в месяц - даже если всё кажется в порядке
• При монтаже не затягивайте зажимы слишком сильно - это может повредить медную жилу
• Если УЗО часто срабатывает - проверьте изоляцию проводки, наличие утечек в оборудовании
• Для систем с большим количеством электроники (LED-освещение, Wi-Fi роутеры) возможно увеличение фоновых утечек - убедитесь, что суммарный ток утечки не превышает 1/3 от номинала УЗО (9 мА)
• При использовании в холодных условиях (гараж, подвал) следите, чтобы температура не опускалась ниже -25C - это может влиять на время срабатывания
