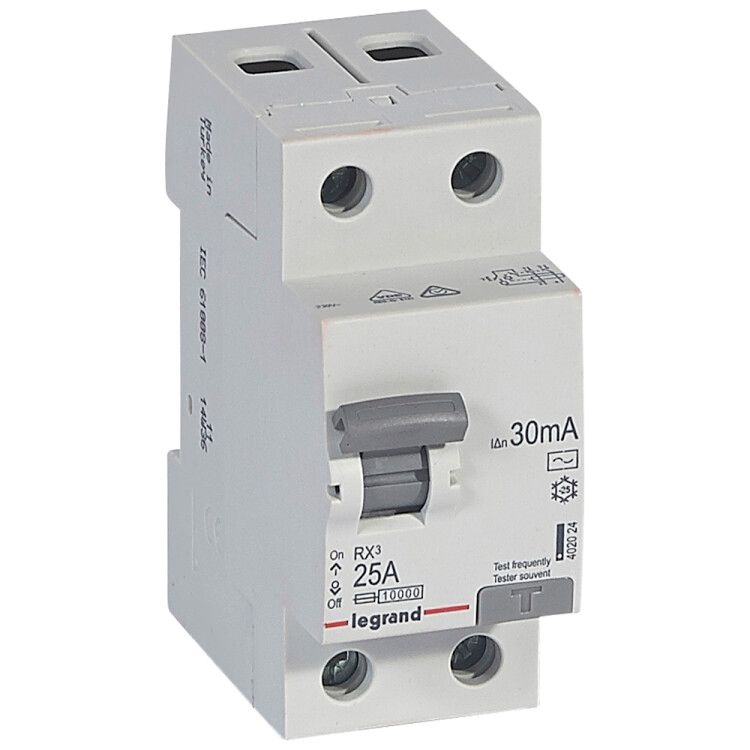

Выключатель дифференциального тока RX3 2П 25А 30мА тип AC Legrand (группа IEK) 402024

Выключатель дифференциального тока Legrand RX3 2п 25А 30мА тип AC 2 модуля обеспечивает защиту людей и оборудования от поражения электрическим током при утечках в сети. Применяется в бытовых и промышленных распределительных щитах, соответствует требованиям международных стандартов и совместим с DIN-рейкой. Артикул 402024 - надёжное решение для систем, где важна точность срабатывания и компактность.

Назначение и область применения

Выключатель дифференциального тока Legrand RX3 предназначен для автоматического отключения электрической цепи при возникновении утечки тока - например, при прикосновении человека к оголённому проводу или повреждении изоляции. Отлично подходит для защиты групповых линий в квартирах, офисах, мастерских и производственных участках. Особенно актуален там, где используются электроинструменты, водонагреватели, стиральные машины и другое оборудование с высокой вероятностью утечки.

Технические характеристики

• Тип тока утечки: переменный (AC) - реагирует только на синусоидальную утечку, не срабатывает на постоянный или импульсный ток.
• Номинальный ток: 25 А - допустимый длительный ток через устройство без перегрева.
• Дифференциальный ток: 30 мА - чувствительность к утечке; сработает при превышении этого значения, что соответствует нормам безопасности для человеческой жизни.
• Количество полюсов: 2 - защищает фазу и ноль одновременно, исключает риск сохранения потенциала на одном проводе после отключения.
• Количество модулей DIN: 2 - занимает два стандартных модуля (17,5 мм каждый), легко помещается в щите.
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 230 В / 250 В изоляция - рассчитан на однофазные сети 220–240 В.
• Импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, например, от грозовых разрядов.
• Сечение провода: 0,75 – 50 мм2 - позволяет подключить как тонкий контрольный провод, так и мощные силовые кабели.
• Глубина монтажа: 44 мм - требует достаточного места внутри шкафа.
• Степень защиты IP20: предохраняет от контакта с пальцами и крупными предметами, но не от пыли и влаги - применяется только во внутренних щитах.
• Рабочая температура: от -25C до +60C - подходит для холодных и жарких помещений, включая неотапливаемые зоны.
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ.
• Блокировка: есть - предотвращает случайное включение после срабатывания, пока не будет вручную переведён в положение «ON».

Совместимость и монтаж

Выключатель дифференциального тока Legrand RX3 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется сверху и снизу - входные и выходные клеммы расположены с двух сторон. Для надёжной работы важно соблюдать порядок подключения: фаза и ноль должны проходить через УЗО полностью, без ответвлений. Клеммы затягиваются отверткой, усилие не должно превышать рекомендованное - перетяжка повредит контакт. Установка возможна в любом положении, но лучше - вертикально, чтобы избежать нагрева от соседних аппаратов. Профессиональная установка обязательна: неправильное подключение может сделать защиту бесполезной.

Безопатность и стандарты

Выключатель дифференциального тока Legrand RX3 соответствует международным стандартам IEC 60898-1 (для домашнего использования) и IEC 60947 (для промышленных применений). Соответствие этим нормам гарантирует проверенную надёжность срабатывания и долговечность. Блокировка и класс защиты IP20 обеспечивают безопасность при обслуживании. Номинальное напряжение изоляции 250 В и импульсная стойкость 4 кВ позволяют использовать устройство даже в условиях нестабильной сети.

Преимущества

• Компактность: всего 2 модуля - экономия места в щите.
• Надёжная блокировка: предотвращает самопроизвольное включение после аварии.
• Широкий диапазон сечения проводов: подходит для любых нагрузок - от освещения до двигателей.
• Подтверждённая отключающая способность 10 кА - работает даже при серьёзных КЗ.
• Совместимость с другими изделиями серии RX3 - можно собрать единый щит с автоматами, УЗО и дифавтоматами одного бренда.

Ограничения применения

• Не подходит для цепей с постоянным током или сложной формой утечки (например, от частотных преобразователей или ИБП) - реагирует только на переменный ток (AC).
• IP20 не защищает от влаги - нельзя устанавливать в сырых местах, на улице или в открытых щитах без дополнительной герметизации.
• Не является автоматическим выключателем - не защищает от перегрузки и КЗ самостоятельно. Обязательно требуется последовательная установка автомата на 25 А перед УЗО.
• Не рекомендуется для многократного срабатывания - частые отключения указывают на проблему в цепи, которую необходимо найти и устранить.

Примеры использования

• Защита группы розеток в ванной комнате - предотвращает удар током при использовании фена или бойлера.
• Щит на этаже многоэтажного дома - отдельное УЗО на кухню и санузел.
• Производственный участок с металлообработкой - защита станков, сварочных аппаратов и насосов.
• Общественные здания: школы, больницы, административные помещения - соответствие нормам ПУЭ и СП.

Практические советы

• Выбирая УЗО, всегда проверяйте, установлен ли перед ним автоматический выключатель нужного номинала (25 А). Без него УЗО не сможет защитить от перегрузки.
• При монтаже в старом щите убедитесь, что глубина 44 мм доступна - некоторые модели щитов имеют малую внутреннюю вместимость.
• Проверяйте работоспособность устройства кнопкой «T» (Test) один раз в месяц - это не заменяет диагностику специалиста, но снижает риск отказа.
• Не используйте этот УЗО в качестве единственной защиты на всю квартиру - лучше делить нагрузки на несколько групп с отдельными УЗО.
• Артикул 402024 совместим с продукцией Legrand и IEK - если в продаже закончился оригинальный, можно поискать аналогичный по параметрам от IEK, но обязательно сверьте габариты и клеммы.
