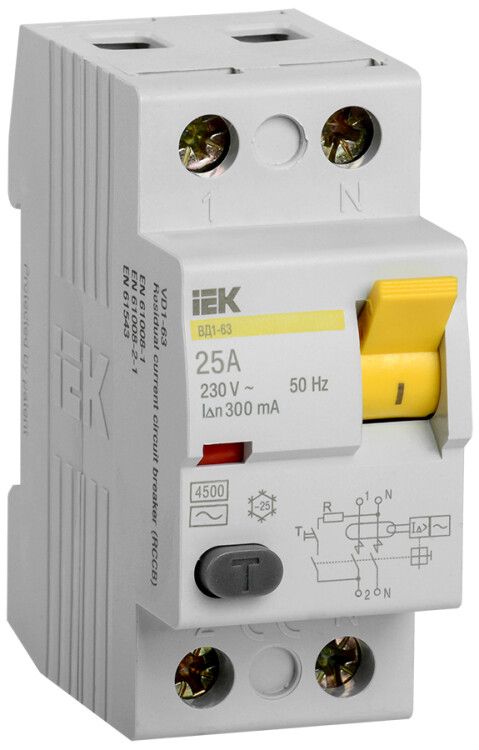

Выключатель дифференциальный (УЗО) ВД1-63 2п 25А 300мА тип AC | MDV10-2-025-300 IEK

Выключатель дифференциального тока (УЗО) 2 полюса 25 А 300 мА тип AC ВД1-63 от IEK предназначен для защиты людей от поражения электрическим током и предотвращения пожаров, вызванных утечками тока. Этот УЗО работает без внешнего питания, надёжно отключает цепь при появлении опасного тока утечки и совместим с DIN-рейкой. Артикул mdv10-2-025-300 соответствует серии KARAT.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 25 А 300 мА тип AC ВД1-63 защищает от поражения электрическим током при контакте с повреждённой изоляцией или металлическими частями оборудования. Он не защищает от перегрузок и коротких замыканий - эти функции должны обеспечивать автоматические выключатели. Применяется в жилых, общественных и производственных помещениях: кухни, ванные комнаты, мастерские, станционные щиты, где есть риск утечки тока на землю.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может проводить без перегрева;
• Номинальный ток утечки: 300 мА (0,3 А) - порог срабатывания, при котором УЗО отключается; подходит для групповой защиты нескольких приборов;
• Тип тока утечки: AC - реагирует только на переменный синусоидальный ток утечки (стандартный для бытовой сети);
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В;
• Количество полюсов: 2 - отключает одновременно фазу и ноль, исключая возможность сохранения потенциала на одном проводе;
• Отключающая способность при КЗ: 3 кА - выдерживает кратковременные токи короткого замыкания до этой величины;
• Устойчивость к импульсному току: 0,25 кА - способен выдержать один импульсный ток (например, от грозового удара) без выхода из строя;
• Ширина: 2 модуля (17,5 мм × 2 = 35 мм) - занимает два места на DIN-рейке;
• Глубина монтажа: 74 мм - требует достаточного пространства внутри распределительного щита;
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и влаги - устанавливается только во внутренних щитках;
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные линии, включая медные провода большого диаметра;
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ;
• Срок службы: 15 лет - при условии соблюдения режимов эксплуатации;
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +40C, подходит для неотапливаемых помещений;
• Нормативы: ГОСТ Р 51326.1, ТУ 3421-033-18461115-02 - соответствие российским требованиям безопасности.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 25 А 300 мА тип AC ВД1-63 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через верхние и нижние клеммы: вход - сверху, выход - снизу. Для правильной работы требуется соединение с нулевым проводом (N) и фазным (L). Не допускается установка без заземления - УЗО не заменяет систему TN-S или TT. Совместим с любыми автоматическими выключателями серии KARAT и другими изделиями IEK, имеющими аналогичную геометрию крепления.

Безопасность и стандарты

УЗО ВД1-63 соответствует ГОСТ Р 51326.1, что гарантирует проверенную реакцию на ток утечки в течение 0,3 секунды. Отсутствие собственного энергопотребления делает его безопасным даже при отключении всей сети. Наличие тестовой кнопки позволяет ежемесячно проверять работоспособность устройства. Механизм отключения выполнен с гарантированным разрывом обоих полюсов - исключает риск сохранения напряжения на нагрузке после срабатывания.

Преимущества

• Высокая механическая износостойкость - более 10 000 операций включения/отключения;
• Надёжное срабатывание при токе утечки 300 мА - баланс между чувствительностью и отказоустойчивостью;
• Подходит для защиты целых групп розеток и освещения - экономит место в щите;
• Совместим с проектными решениями IEK - легко интегрируется в готовые комплекты;
• Не требует внешнего питания - работает за счёт дифференциального тока, что повышает надёжность при авариях.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно использовать в паре с автоматическим выключателем;
• Тип AC - не реагирует на постоянный ток утечки (например, от импульсных БП или светодиодных светильников с плохой фильтрацией);
• IP20 - нельзя устанавливать в сырых местах, на улице или в открытых щитах без дополнительной защиты;
• Не рекомендуется для защиты одного единственного прибора - лучше применять с током утечки 30 мА в таких случаях;
• При использовании в цепях с большим количеством электроники возможны ложные срабатывания - необходимо учитывать суммарную утечку всех устройств.

Примеры использования

• Защита группы розеток в ванной комнате - предотвращает удар током при работе фена или стиральной машины;
• Щитовая группа на кухне - защищает плиту, микроволновку, кофе-машину;
• Производственные участки - защита станков, насосов, конвейеров с металлическим корпусом;
• Общественные здания - офисы, школы, больницы - где важно минимизировать риск поражения током.

Практические советы

• Выбирая УЗО, убедитесь, что номинальный ток (25 А) выше суммарного тока всех подключённых приборов - иначе будет срабатывать при перегрузке, хотя это не его задача;
• Проверяйте работу УЗО кнопкой “T” каждый месяц - особенно перед сезоном повышенной влажности;
• При монтаже не путайте вход и выход - неверное подключение может сделать устройство бесполезным;
• Если в доме много современной техники (LED-свет, Wi-Fi роутеры, зарядки), рассмотрите вариант с током утечки 100 мА вместо 300 мА - меньше ложных срабатываний;
• Для защиты одной точки используйте УЗО 30 мА - 300 мА слишком слабый порог для индивидуальных приборов;
• Учитывайте глубину монтажа (74 мм): если щит маленький, выбирайте модели с меньшей глубиной или увеличьте размер ящика.
