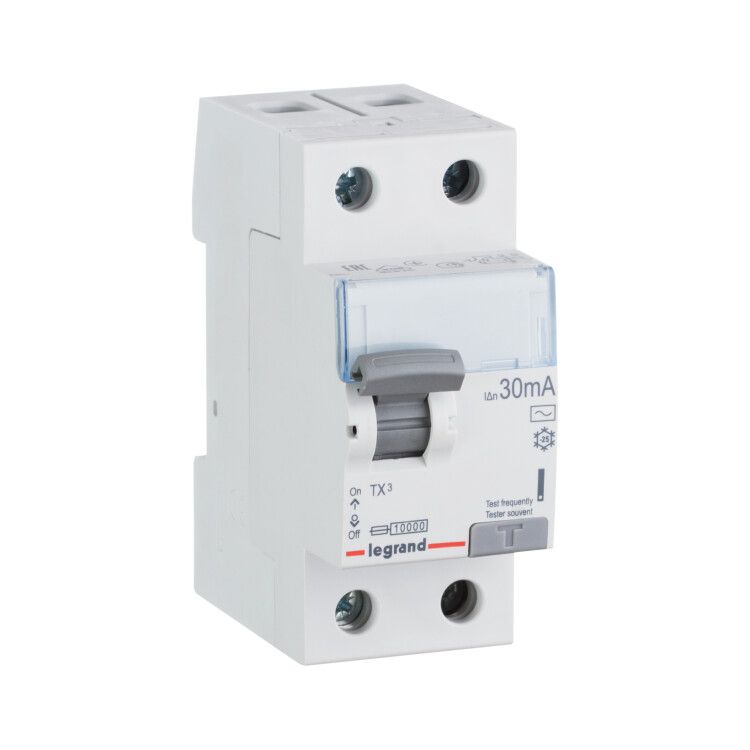

Выключатель дифференциальный (УЗО) TX - 2П 25 А тип AC 30 мА 2 модуля | 403000 Legrand

Выключатель дифференциального тока (УЗО) 2 полюса 25 А 30 мА тип AC 2 модуля TX3 обеспечивает защиту людей от поражения электрическим током при утечках до 30 мА. Этот прибор от Legrand и IEK, выполненный в серии TX3, предназначен для установки в бытовых распределительных щитах и работает в сетях переменного тока 230 В.

Назначение и область применения

УЗО 2 полюса 25 А 30 мА тип AC 2 модуля TX3 автоматически отключает электроцепь при возникновении опасного тока утечки - например, при прикосновении человека к оголённому проводу или повреждении изоляции кабеля. Применяется в жилых домах, квартирах, офисах, магазинах и на складах. Подходит для защиты групп розеток, освещения и других нагрузок, где есть риск поражения током.

Технические характеристики

• Номинальный ток: 25 А - позволяет подключать нагрузку до 5,75 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартно для бытовых сетей)
• Номинальное напряжение: 230 В - совместим с однофазными сетями 220–240 В
• Количество полюсов: 2 - отключает одновременно фазу и ноль
• Номинальная отключающая способность: 10 кА - выдерживает высокие токи КЗ без выхода из строя
• Напряжение изоляции: 250 В - гарантирует надёжную изоляцию внутренних элементов
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения, например, от грозы
• Сечение провода: 0,75 – 50 мм2 - подходит для медных проводов любого распространённого сечения
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри щита
• Частота: 50 Гц - рассчитан на стандартную частоту сети в России и странах СНГ
• Рабочая температура: -25…+60 C - можно использовать в неотапливаемых помещениях, в том числе на балконах и в подъездах
• Климатическое исполнение: УХЛ4 - адаптирован для умеренного и холодного климата с повышенной влажностью
• Гарантия: 24 месяца

Совместимость и монтаж

УЗО 2 полюса 25 А 30 мА тип AC 2 модуля TX3 монтируется на DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной 44 мм. Размер занимает 2 модуля (36 мм по ширине), что соответствует стандартным распределительным щитам. Блокировка предотвращает случайное включение после срабатывания - устройство остаётся в положении “выкл”, пока не будет вручную переведено в “вкл”.

Безопасность и стандарты

Произведён в соответствии с международными стандартами МЭК 60898-1 (для бытовых и аналогичных применений) и МЭК 60947 (для промышленных аппаратов). Соответствие этим нормам гарантирует надёжность срабатывания и долгий срок службы. Устройство прошло проверку на импульсную прочность и термическую устойчивость.

Преимущества

• Автоматическое отключение при утечке - снижает риск поражения током
• Функция блокировки - исключает самовключение после аварийного отключения
• Широкий диапазон сечения проводов - не требует переходников или доработки
• Устойчивость к перегрузкам и КЗ - выдерживает токи до 10 кА
• Подходит для замены старых УЗО - совместим со всеми популярными щитами

Ограничения применения

• Не защищает от постоянного тока утечки - не применяется там, где используются преобразователи частоты, светодиодные драйверы или оборудование с выпрямителями
• Не защищает от перегрузок и коротких замыканий - необходимо сочетать с автоматическим выключателем
• IP20 - нельзя устанавливать вне закрытого щита, даже под навесом или в сыром помещении
• Только для переменного тока - не подходит для систем постоянного тока (например, солнечные установки)

Примеры использования

• Защита группы розеток на кухне - предотвращает удар током при использовании микроволновки или кофеварки
• Щит в ванной комнате - отключает питание при пробое нагревателя или стиральной машины
• Общий входной УЗО в квартире - обеспечивает базовую защиту всех потребителей
• Складские помещения с металлическими конструкциями - снижает риск утечки через корпус оборудования

Практические советы

• Выбирая УЗО 2 полюса 25 А 30 мА тип AC 2 модуля TX3, убедитесь, что перед ним установлен автоматический выключатель на 25 А - он обеспечит защиту от перегрузки
• Проверьте посадочные размеры щита: глубина 44 мм должна быть доступна без препятствий
• При подключении соблюдайте полярность: L и N должны быть правильно подсоединены
• После монтажа обязательно нажмите кнопку “T” (тест) - устройство должно отключиться
• Не используйте этот УЗО вместо дифавтомата - он не защищает от перегрузок, только от утечек
• Для зданий с большим количеством электроники (серверные, медицинские пункты) рекомендуется применять УЗО типа B - здесь же используется тип AC, подходящий для классических бытовых сетей
