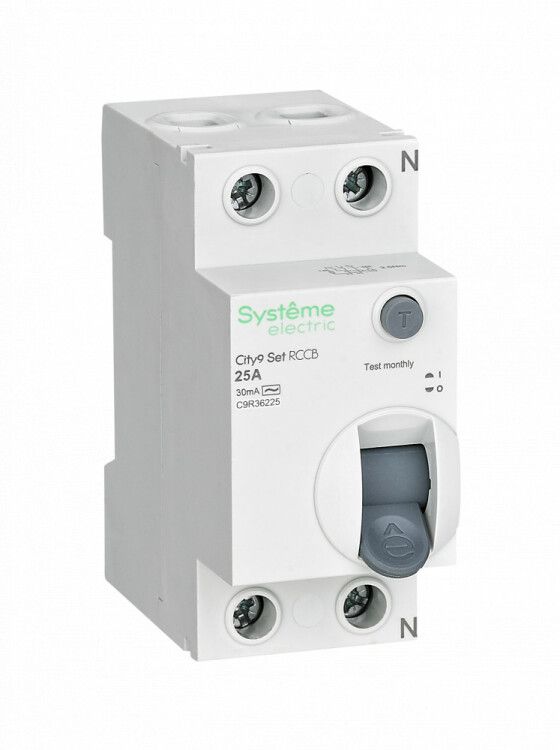

Выключатель дифференциального тока (УЗО) 2п 25А 30мА тип AC City9 Set 230В SE C9R36225 APC

Выключатель дифференциального тока (УЗО) 2 полюса 25 А 30 мА тип AC 230 В от бренда Systeme Electric - это надёжное устройство для защиты человека от поражения электрическим током в бытовых и коммерческих сетях 230 В. Артикул c9r36225 относится к серии City9 SET и предназначен для установки на DIN-рейку.

Назначение и область применения

УЗО защищает людей от поражения электрическим током при утечках через тело - например, при прикосновении к повреждённой изоляции провода или корпусу электрооборудования. Номинальный ток утечки 30 мА соответствует требованиям безопасности для жилых помещений, офисов, мастерских и других мест, где есть риск прямого или косвенного контакта с токоведущими частями.

Подходит для защиты групповых цепей: розеток, освещения, кухонных приборов, стиральных машин, бойлеров. Не заменяет автоматический выключатель - используется совместно с ним для комплексной защиты.

Технические характеристики

• Номинальное напряжение: 230 В - работает в однофазных сетях 220–240 В
• Номинальный ток: 25 А - выдерживает нагрузку до 5,75 кВт при 230 В
• Количество полюсов: 2 - отключает фазу и ноль одновременно
• Тип тока утечки: AC - реагирует на переменный ток утечки (стандартный для бытовых сетей)
• Номинальный ток утечки: 30 мА - чувствительность, обеспечивающая безопасность человека
• Отключающая способность при КЗ: 6 кА - способен выдерживать и отключить ток короткого замыкания до 6000 А
• Напряжение изоляции: 500 В - гарантирует безопасную работу при перегрузках
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения, например, от грозы
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги; требует установки внутри щита
• Ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке
• Глубина монтажа: 45 мм - требуется свободное пространство в распределительном щите
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

УЗО c9r36225 устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение возможно как сверху, так и снизу - удобно при компактной сборке щита. Клеммы закрыты и имеют зажимы для проводов сечением до 25 мм2. Для правильной работы необходимо соблюдать полярность: входные провода подключаются к верхним клеммам, выходные - к нижним.

Не рекомендуется использовать без последовательно установленного автомата на 25 А - УЗО не защищает от перегрузок и коротких замыканий.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 61009-1 и российскому ГОСТ Р 50807. Электромеханическая конструкция не зависит от внешнего питания - работает даже при отсутствии напряжения в сети. Кнопка «Тест» позволяет ежемесячно проверять исправность устройства: при её нажатии создаётся искусственная утечка, и УЗО должно отключиться.

Преимущества

• Электромеханический принцип действия - надёжнее электронных аналогов при авариях в сети
• Защита от утечек постоянного и переменного тока (тип AC) - покрывает большинство бытовых ситуаций
• Безопасные клеммы с предохранителем от случайного прикосновения
• Ярко выраженный механический индикатор положения - легко определить, отключено ли устройство
• Серия City9 SET - совместима с другими элементами системы SE: одинаковый дизайн, цвет, шаг крепления

Ограничения применения

• Не применяется в сетях с постоянным током утечки (например, с преобразователями частоты, светодиодными драйверами) - для них нужен тип A или B
• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем
• IP20 - нельзя устанавливать во влажных помещениях без дополнительной защиты (например, в бане, на улице)
• Работает только при наличии напряжения на входе - при обрыве нуля или фазы до УЗО не сработает

Примеры использования

• Щиток в квартире: защита всех розеточных групп
• Котельная: защита насосов, терморегуляторов
• Автомастерская: питание инструментов и зарядных устройств
• Офис: группы розеток для компьютеров и оргтехники

Практические советы

• Перед установкой всегда проверяйте состояние изоляции проводов - УЗО не спасёт от пробоя на корпус при плохой изоляции
• При сборке щита оставьте минимум 50 мм свободного пространства перед УЗО - это нужно для доступа к кнопке «Тест» и для теплоотвода
• Не используйте удлинители после УЗО без своей защиты - они снижают эффективность срабатывания
• Проверяйте работу кнопкой «Тест» хотя бы раз в месяц - особенно если устройство стоит в детской комнате или ванной
• При замене старого УЗО убедитесь, что новый имеет ту же номинальную мощность и тип тока утечки - меняйте только на эквивалент
