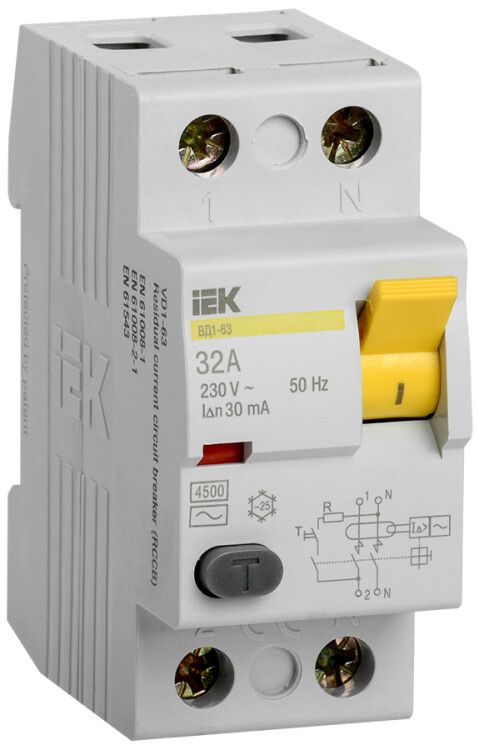

Выключатель дифференциальный (УЗО) ВД1-63 2п 32А 30мА тип AC | MDV10-2-032-030 IEK

Выключатель дифференциального тока (УЗО) 2 полюса 32 А 30 мА тип AC ВД1-63 от IEK предназначен для защиты людей от поражения электрическим током при утечках в бытовых и промышленных сетях. Устройство работает в паре с автоматическими выключателями и монтируется на DIN-рейку. Артикул mdv10-2-032-030 соответствует серии KARAT.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 32 А 30 мА тип AC ВД1-63 защищает людей от поражения электрическим током при утечках через тело человека — например, при прикосновении к повреждённой изоляции провода или корпусу оборудования. Реагирует только на переменный ток утечки (синусоидальный) и слегка пульсирующий постоянный ток. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских и на производстве — там, где есть риск возникновения утечек в однофазных цепях 230 В.

Технические характеристики

• Номинальный ток: 32 А — максимальный длительно допустимый ток нагрузки
• Номинальный ток утечки: 30 мА — чувствительность к опасной утечке, достаточная для защиты жизни человека
• Тип тока утечки: AC — реагирует на переменный ток утечки, не срабатывает на чисто постоянный
• Номинальное напряжение: 230 В — для однофазных сетей 50 Гц
• Количество полюсов: 2 — защищает фазу и ноль одновременно
• Отключающая способность при КЗ: 3 кА — способен безопасно отключить цепь при коротком замыкании до этой величины
• Устойчивость к импульсному току: 0,25 кА — выдерживает кратковременные скачки тока, например, от включения мощных двигателей
• Ширина по модулям: 2 М — занимает два стандартных модуля на DIN-рейке
• Глубина монтажа: 74 мм — требует свободного места внутри щита
• Максимальное сечение кабеля: 35 мм² — можно подключать медные провода до этого размера
• Степень защиты: IP20 — защищён от прикосновений пальцев, но не от пыли и влаги; применяется только во внутренних щитах
• Климатическое исполнение: УХЛ4 — рассчитан на работу при температуре от -25°C до +40°C, в помещениях с нормальной влажностью
• Срок службы: 15 лет — при соблюдении условий эксплуатации

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 32 А 30 мА тип AC ВД1-63 монтируется на стандартную DIN-рейку шириной 35 мм. Защелка обеспечивает надёжное фиксирование в двух положениях — легко вставляется и не выпадает даже при вибрациях. Для подключения используются зажимы с насечками, которые улучшают контакт и предотвращают нагрев. Конструкция предусматривает, что нулевой контакт замыкается первым и отключается последним — это исключает эффект «обрыва нуля» и сохраняет баланс фаз при работе с трёхфазными системами. Совместим с любыми автоматами серии KARAT и другими устройствами, установленными на DIN-рейке.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1 и техническим условиям ТУ 3421-033-18461115-02. Соответствие этим нормам гарантирует точность срабатывания при утечке 30 мА и отказоустойчивость в условиях перегрузок и коротких замыканий. Применение в соответствии с ПУЭ обязательно — УЗО не заменяет автоматический выключатель, а дополняет его функцию защиты от утечек.

Преимущества

• Насечки на зажимах снижают тепловые потери и усиливают механическую прочность соединения
• Эргономичная кнопка TEST удобна для регулярной проверки работоспособности
• Функция «нейтраль — последний» предотвращает перекос фаз при отключении
• Двойная защелка обеспечивает надёжный монтаж без необходимости дополнительного крепления
• Серия KARAT имеет согласованную геометрию с другими элементами щита — удобно компактно размещать всю автоматику

Ограничения применения

• Не подходит для цепей с постоянным током утечки (например, от преобразователей частоты или светодиодных драйверов) — требуется тип A или B
• Не защищает от перегрузок и коротких замыканий — необходимо использовать совместно с автоматическим выключателем
• IP20 не допускает установку в сырых местах, на улице или в открытых щитах
• Не рекомендуется применять в сетях с высоким уровнем помех (частотные преобразователи, инверторы) без дополнительной фильтрации
• При температуре ниже -25°C возможны сбои в работе — не используется в неотапливаемых помещениях зимой

Примеры использования

• Защита розеточных групп в ванной комнате, кухне, бане
• Щитовая защита группы освещения в гараже или цехе
• Подключение к стиральным машинам, водонагревателям, электродушевым кабинкам
• Обеспечение безопасности на участках с металлическими корпусами оборудования (станки, конвейеры)
• Дополнительная защита в старых домах с устаревшей проводкой

Практические советы

• Выбирайте УЗО с номиналом 30 мА именно для защиты людей — более чувствительные (10 мА) нужны для специальных объектов, менее чувствительные (100–300 мА) — только для пожарной защиты
• Проверяйте работу кнопкой TEST хотя бы раз в месяц — особенно после ремонта или перебоев в питании
• Убедитесь, что сечение кабеля не превышает 35 мм² — иначе контакт будет плохим, а зажим перегреется
• При монтаже в щите оставьте минимум 74 мм глубины — иначе устройство не войдёт полностью
• Не используйте этот УЗО вместо автомата — он не отключит перегрузку! Обязательно ставьте перед ним автомат на 32 А
• Если в помещении много электроники (ИБП, LED-драйверы), рассмотрите переход на УЗО типа A — они реагируют и на постоянные утечки
