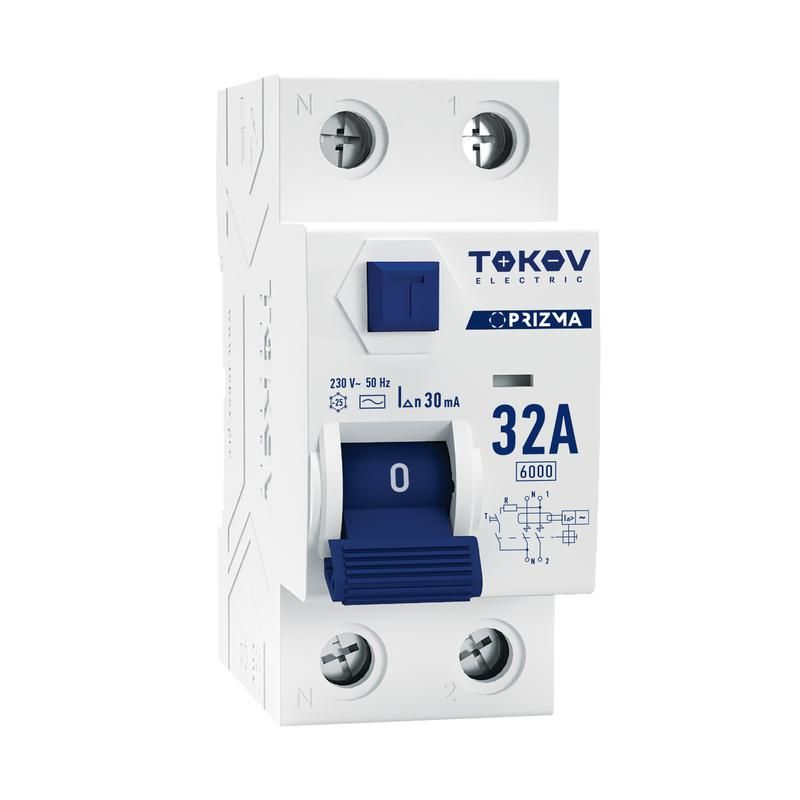

Выключатель дифференциального тока (УЗО) 2п (1P+N) 32А 30мА тип AC 6кА PRIZMA TOKOV Electric TKE-PZ60-RCDM-2-32-30-AC

Выключатель дифференциального тока (УЗО) TOKOV ELECTRIC tke-pz60-rcdm-2-32-30-ac предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях. Устройство работает в однофазной сети 230 В и обеспечивает надёжную отсечку при утечке более 30 мА.

Назначение и область применения

Этот УЗО защищает человека от удара током при контакте с повреждённым оборудованием или проводкой. Он реагирует на переменный ток утечки (тип AC), что делает его подходящим для большинства бытовых и офисных устройств: стиральных машин, бойлеров, компьютеров, освещения, розеточных групп. Применяется в щитках жилых домов, квартир, мастерских, цехов с электрооборудованием, где есть риск утечки через землю.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку до 7,4 кВт при 230 В
• Ток утечки срабатывания: 30 мА - чувствителен к опасным утечкам, безопасен для людей
• Тип тока утечки: AC - реагирует только на синусоидальный переменный ток
• Напряжение сети: 230 В, 50 Гц - совместим с российскими и европейскими сетями
• Отключающая способность: 6 кА - способен отключить цепь даже при КЗ с высоким током
• Изоляционное напряжение: 400 В - гарантирует безопасность при перегрузках
• Импульсное напряжение: 6 кВ - устойчив к скачкам напряжения, например, от молнии
• Защита IP20 - защищён от прикосновений пальцев и крупных предметов, но не от воды и пыли
• Монтаж на DIN-рейку шириной 18 мм - стандартный способ установки в электрощитах
• Сечение провода: одножильный - 1–16 мм2, многожильный - 1–10 мм2
• Глубина установки: 50 мм - требует достаточного места внутри шкафа
• Рабочая температура: от –25C до +50C - подходит для помещений, не для улицы

Совместимость и монтаж

УЗО TOKOV ELECTRIC tke-pz60-rcdm-2-32-30-ac имеет двухполюсную конструкцию (1P+N), что позволяет отключать и фазу, и ноль одновременно - важно для безопасности. Монтируется на стандартную DIN-рейку. Для подключения используйте провода сечением не более 16 мм2 (одножильные) или 10 мм2 (гибкие). Обязательно соблюдайте полярность: вход L и N должны соответствовать маркировке на корпусе. После монтажа проверьте работоспособность кнопкой «Тест». Не устанавливайте рядом с источниками тепла или влажными поверхностями.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC/EN 61009-1 для УЗО типа AC. Номинальная отключающая способность 6 кА соответствует классу B в соответствии с ГОСТ Р 50030.3. Защита IP20 исключает доступ к токоведущим частям при нормальной эксплуатации, но не предназначено для влажных или пыльных мест. Не применяйте в помещениях с повышенной влажностью без дополнительной защиты.

Преимущества

• Надёжное срабатывание при утечке 30 мА - минимальный порог для защиты жизни
• Высокая коммутационная способность 6 кА - устойчив к аварийным режимам
• Поддержка как одножильных, так и многожильных проводов - удобно при монтаже
• Компактная ширина 2 модуля - экономит место в щите
• Кнопка тестирования - возможность проверки работоспособности без специнструментов

Ограничения применения

• Не подходит для цепей с постоянным током утечки (например, сварочные аппараты, ИБП, LED-драйверы) - требуется тип A или B
• Не используется на улице, в сырых помещениях, банях, душевых - IP20 не обеспечивает защиту от влаги
• Не заменяет автоматический выключатель - необходимо использовать в паре с АВ для защиты от перегрузок и КЗ
• Не рекомендован для систем с высоким уровнем помех (частотные преобразователи, мощные ЭП) - возможны ложные срабатывания

Примеры использования

• Щиток квартиры: защита розеток на кухне и в ванной
• Цех с металлообработкой: питание станков, точечных сварок
• Офис: группа розеток для ПК, принтеров, оргтехники
• Частный дом: защита группы освещения и розеток первого этажа

Практические советы

• Выбирайте УЗО с номиналом 30 мА для защиты людей; для оборудования можно применять 100–300 мА, но не вместо этого устройства
• Проверяйте работу УЗО ежемесячно кнопкой «Тест» - особенно перед сезоном повышенной нагрузки
• При установке в старый щит убедитесь, что глубина 50 мм свободна - иначе закроются другие элементы
• Не соединяйте несколько УЗО последовательно - это снижает надёжность
• Для систем с длинными кабелями (более 50 м) или множеством потребителей - рассчитывайте суммарную утечку: она не должна превышать 1/3 от номинала УЗО (т.е. ≤10 мА)
