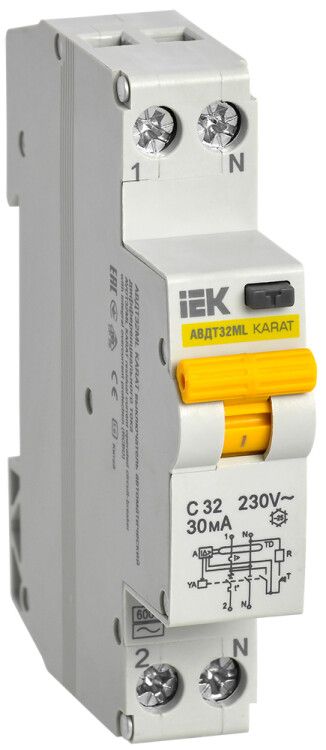

Выключатель автоматический дифференциального тока АВДТ32МL С32 30мА KARAT | MVD12-1-032-C-030 IEK

Автоматический выключатель дифференциального тока АВДТ32МL С32 30мА от IEK предназначен для защиты людей от удара током при утечках в бытовых и промышленных сетях, а также для предотвращения перегрузок и коротких замыканий. Этот аппарат встраивается в щиты на DIN-рейку и соответствует требованиям для однофазных цепей 230 В. Артикул mvd12-1-032-c-030 относится к серии KARAT.

Назначение и область применения

Автоматический выключатель дифференциального тока АВДТ32МL С32 30мА защищает людей от поражения электрическим током при утечках через поврежденную изоляцию — например, при пробое корпуса стиральной машины или перфоратора. Он одновременно выполняет функции УЗО и автомата: отключает цепь при токе утечки свыше 30 мА, а также при перегрузке или коротком замыкании. Применяется в жилых домах, офисах, мастерских и на объектах с однофазным питанием 230 В/50 Гц.

Технические характеристики

• Номинальный ток: 32 А — выдерживает нагрузку до этого значения без отключения
• Дифференциальный ток: 30 мА — чувствителен к утечкам выше этой величины
• Номинальное напряжение: 230 В — работает в сети 220–240 В
• Тип тока утечки: AC — реагирует только на переменный ток утечки (не на постоянный)
• Номинальная отключающая способность: 6 кА — способен безопасно отключить цепь при КЗ до 6000 А
• Количество полюсов: 2 — защищает фазу и ноль одновременно
• Характеристика срабатывания: C — подходит для нагрузок с пусковыми токами (например, двигатели, насосы)
• С коммутируемым нейтральным проводником: да — ноль тоже размыкается при отключении
• Степень защиты IP20 — защищен от прикосновений пальцев, но не от воды и пыли
• Способ монтажа: DIN-рейка — устанавливается в распределительных щитах
• Модульная ширина: 1 модуль (18 мм) — компактный формат
• Частота: 50 Гц — рассчитан на российские и европейские сети
• Срок службы: 15 лет — при соблюдении условий эксплуатации

Совместимость и монтаж

АВДТ32МL С32 30мА совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтируется в щиты с достаточным свободным местом — занимает один модуль (18 мм). Подключение: входные кабели — слева, выходные — справа. Ноль и фаза подключаются к верхним зажимам, согласно маркировке. Обязательно проверьте соответствие сечения провода: для 32 А рекомендовано сечение не менее 4 мм² медного провода. Устройство не требует внешнего питания — работает от сети.

Безопасность и стандарты

АВДТ32МL С32 30мА соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1. Сертифицирован для использования в бытовых и аналогичных условиях. Отключение происходит за время менее 0,3 секунды при достижении порога 30 мА. Устройство имеет механический указатель состояния («ON/OFF») и кнопку тестирования «T» для проверки работоспособности.

Преимущества

• Объединяет функции УЗО и автоматического выключателя — экономит место в щите
• Размыкает нулевой провод — обеспечивает более высокую степень безопасности
• Характеристика «C» позволяет использовать с оборудованием, имеющим пусковые токи (электродвигатели, компрессоры)
• Компактный размер (1 модуль) — удобен для установки в плотных щитах
• Удобная кнопка тестирования — позволяет регулярно проверять работу без специнструментов

Ограничения применения

• Не подходит для сетей с постоянным током утечки — не реагирует на импульсы DC
• IP20 — нельзя устанавливать во влажных помещениях (ванная, баня, улица) без дополнительной защиты
• Не предназначен для многоквартирных домов с несколькими группами потребителей — требуется раздельная защита каждой группы
• Не используется в системах TN-C — необходима система TN-S или TT с отдельным PE-проводом

Примеры использования

• Защита розеточных групп в кухне, ванной комнате, гараже
• Подключение стиральных машин, бойлеров, тепловых завес
• Щиты в малых производствах: точильные станки, пневматические инструменты
• Временные электроснабжения на стройплощадках (при наличии сухих условий)

Практические советы

• Выбирая АВДТ32МL С32 30мА, убедитесь, что ваша сеть — однофазная 230 В, а не трёхфазная
• Проверьте посадочный диаметр клемм — обычно 6–10 мм, подходят провода 1,5–10 мм²
• Не устанавливайте несколько таких устройств на одну линию — это вызывает ложные срабатывания
• Тестируйте устройство кнопкой «T» хотя бы раз в месяц
• Если в щите мало места — этот аппарат идеален благодаря одному модулю
• Для помещений с повышенной влажностью используйте устройства с IP44 или выше
