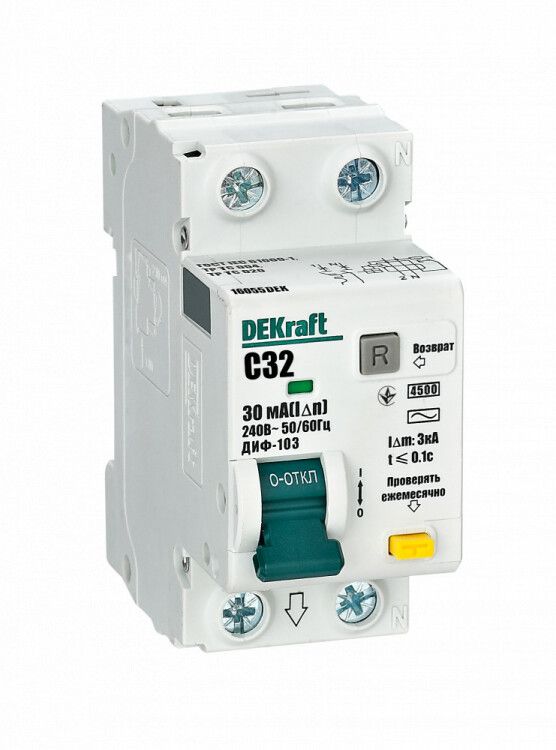

Автоматический выключатель дифференциального тока АВДТ 1Р+N 32А 30мА тип AC х-ка C ДИФ-103 4.5кА | 16055DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-103 32А от DEKraft обеспечивает комплексную защиту от перегрузок, коротких замыканий и утечек тока до 30 мА. Подходит для установки в бытовых и промышленных распределительных щитах на DIN-рейку.

Назначение и область применения

Автоматический выключатель дифференциального тока ДИФ-103 совмещает функции обычного автомата и устройства защитного отключения (УЗО). Он защищает людей от поражения электрическим током при контакте с поврежденной изоляцией или металлическими корпусами оборудования, а также предотвращает возгорание из-за утечек тока. Применяется в жилых домах, офисах, производственных помещениях, сельскохозяйственных объектах и коммерческих зданиях. Устанавливается в распределительных, учётно-распределительных и телекоммуникационных щитах.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 32 А
• Дифференциальный ток срабатывания: 30 мА - чувствительность, достаточная для защиты человека
• Тип дифференциального тока: AC - реагирует на синусоидальные утечки, характерные для бытовой техники
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, освещение, насосы, малые двигатели)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при значительном КЗ
• Количество полюсов: 2 (1Р+N) - отключает фазу и ноль одновременно
• Напряжение изоляции: 500 В
• Частота: 50 Гц
• Ширина по модулям: 2 М (стандартная для двухполюсных устройств)
• Глубина монтажа: 74,5 мм - требует соответствующего места в щите
• Степень защиты: IP20 - защита от прикосновений пальцев, но не от пыли и влаги - используется только внутри закрытых щитов
• Способ монтажа: на DIN-рейку 35 мм
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальным уровнем запыления

Совместимость и монтаж

Автоматический выключатель дифференциального тока ДИФ-103 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки требуется свободное место глубиной не менее 74,5 мм. Нейтральный проводник (N) обязательно подключается через клеммы устройства - отключение происходит по обоим проводникам. Совместим со всеми стандартными распределительными щитами, где предусмотрена DIN-рейка. Не рекомендуется использовать в условиях повышенной влажности или открытых площадках - степень защиты IP20 исключает внешнюю установку.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 61009-1 для автоматических выключателей дифференциального тока. Отключение при утечке 30 мА выполняется за время, безопасное для человеческого организма. Защита от короткого замыкания и перегрузки реализована в соответствии с классом C, что гарантирует надежную работу при типичных бытовых и промышленных нагрузках.

Преимущества

• Объединяет два функционала - автомат и УЗО - экономит место в щите
• Высокая отключающая способность (4,5 кА) обеспечивает безопасность даже при серьезных аварийных режимах
• Отключение фазы и нуля одновременно снижает риск остаточного потенциала
• Тип AC подходит для большинства бытовых приборов - холодильники, стиральные машины, светильники
• Производится компанией DEKraft - известным российским брендом с проверенной качественной линейкой аппаратов защиты

Ограничения применения

• Не предназначен для помещений с высокой влажностью, на улице или в сырых подвалах - IP20 не обеспечивает защиту от воды и пыли
• Тип AC не реагирует на постоянные или импульсные утечки тока - не подходит для оборудования с выпрямителями (например, светодиодные драйверы, ИБП, компьютеры)
• Не следует применять вместо основного автомата в цепях с очень высоким пусковым током - для таких задач лучше выбрать характеристику D
• Требуется точное соблюдение полярности при подключении N и L - неверное подсоединение может нарушить работу

Примеры использования

• Защита группы розеток в ванной комнате - предотвращает удар током при использовании бритвы или фена
• Щит на этаже многоквартирного дома - отвечает за группу освещения и розеток в спальне и гостиной
• Электрооборудование на ферме - защита насосов, вентиляторов, кормораздатчиков
• Рабочие зоны в мастерских - защита электроинструментов типа болгарок, дрелей, шлифмашин

Практические советы

• Перед установкой проверьте соответствие номинального тока (32 А) нагрузке группы - не превышайте расчетную мощность
• Убедитесь, что в щите достаточно места по глубине - 74,5 мм - и есть доступ к клеммам для подключения
• Подключайте нулевой проводник строго к метке “N” - игнорирование этого правила может сделать защиту неэффективной
• Проверяйте работоспособность кнопкой “T” ежемесячно - тестирование не требует специнструментов
• Если в системе есть оборудование с электроникой (LED, ИБП, Wi-Fi роутеры), рассмотрите возможность установки УЗО типа B - ДИФ-103 не сработает на импульсные утечки
• Для больших объектов используйте координацию с главным автоматом - чтобы избежать ложных срабатываний
