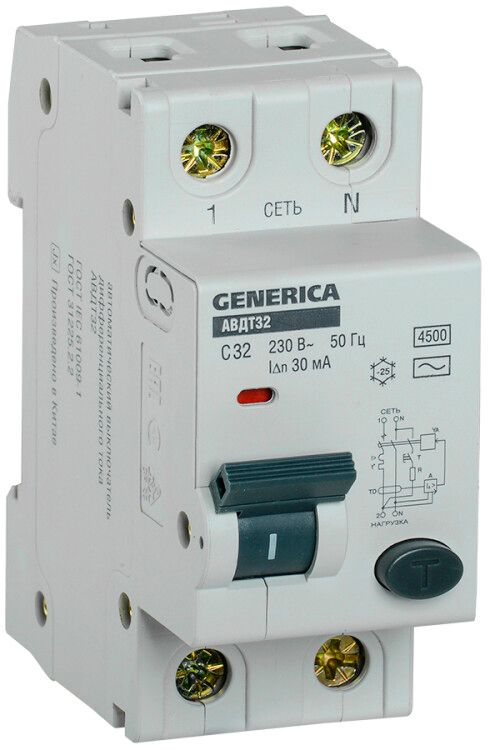

Выключатель автоматический дифференциального тока АВДТ 32 1п+N 32А C 30мА тип AC | MAD25-5-032-C-30 GENERICA IEK

Автоматический выключатель дифференциального тока АВДТ 32 1п+N 32А C 30мА тип AC от GENERICA и IEK обеспечивает защиту от поражения электрическим током, перегрузок и коротких замыканий. Этот прибор применяется в бытовых и промышленных сетях переменного тока, особенно там, где важна безопасность людей — например, в гаражах, подвалах или на открытых площадках.

Назначение и область применения

АВДТ 32 1п+N 32А C 30мА тип AC предназначен для защиты людей от удара током при пробое изоляции, а также для предотвращения пожаров, вызванных утечками тока на землю. Он сочетает функции обычного автомата и устройства дифференциальной защиты (УЗО). Подходит для защиты групповых линий, питающих розетки наружной установки, освещение в подвалах, гаражах, банях и других помещениях с повышенной влажностью или риском повреждения проводки.

Технические характеристики

• Номинальный ток: 32 А — выдерживает нагрузку до этого значения без срабатывания
• Дифференциальный ток: 30 мА — чувствителен к утечкам свыше 30 миллиампер, что соответствует требованиям безопасности для человеческой жизни
• Тип тока утечки: AC — реагирует только на синусоидальные переменные токи утечки (типичны для бытовой техники и освещения)
• Количество полюсов: 1+N — защищает фазу и ноль одновременно, отключает оба провода при аварии
• Номинальное напряжение: 230 В — рассчитан на однофазную сеть 220–240 В
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели)
• Номинальная отключающая способность: 6 кА — способен безопасно отключить цепь при коротком замыкании до 6000 ампер
• Класс токоограничения: 3 — высокая скорость отключения, снижающая тепловую энергию при КЗ
• Модульная ширина: 2 модуля — занимает два стандартных места на DIN-рейке
• Глубина монтажа: 75 мм — требует достаточного пространства внутри распределительного щита
• Степень защиты: IP20 — защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли
• Диапазон рабочих температур: от -25 до +40 °C — можно использовать в неотапливаемых помещениях, но не на улице
• Частота: 50 Гц — совместим с сетями России и стран СНГ
• Срок службы: 15 лет — при соблюдении условий эксплуатации

Совместимость и монтаж

АВДТ 32 1п+N 32А C 30мА тип AC монтируется на стандартную DIN-рейку шириной 35 мм. Устройство имеет два полюса (фаза и ноль), поэтому необходимо правильно подключить входные и выходные провода: фаза и ноль должны проходить через устройство, чтобы дифференциальная защита работала корректно. Нельзя использовать этот прибор в трёхфазных системах или в сетях постоянного тока. Для правильной работы требуется надёжный контакт с нулевой шиной и заземление в соответствии с ПУЭ.

Безопасность и стандарты

АВДТ 32 1п+N 32А C 30мА тип AC соответствует требованиям ГОСТ Р 51326.1 и МЭК 61009-1. Его применение рекомендовано для защиты групповых линий, питающих розетки в местах с повышенным риском поражения током. Класс токоограничения 3 обеспечивает быстрое отключение при КЗ, снижая вероятность возгорания. Применение устройства в жилых и общественных зданиях соответствует нормам безопасности.

Преимущества

• Объединяет функции автомата и УЗО — экономит место в щите и упрощает монтаж
• Защита от утечек 30 мА — оптимальна для предотвращения смертельных ударов током
• Характеристика C — хорошо работает с оборудованием, имеющим пусковые токи (электродвигатели, компрессоры)
• Срок службы 15 лет — долговечность при регулярном тестировании кнопкой “Т”
• Подтверждённая совместимость с продукцией GENERICA и IEK — легко заменяется аналогами в рамках одной серии

Ограничения применения

• Не подходит для сетей постоянного тока — только переменный ток 50 Гц
• Не защищает от импульсных токов утечки (DC, импульсные) — для таких задач нужны типы A или B
• IP20 — нельзя устанавливать во влажных или пыльных условиях вне щита (например, на улице или в сыром подвале без корпуса)
• Не используется в трехфазных цепях — только для однофазных линий
• Требует наличия нулевого проводника — не работает в TN-C системах без разделения PEN

Примеры использования

• Защита розеток в гараже — предотвращает удар током при работе инструментов с поврежденной изоляцией
• Линия питания освещения в подвале — исключает опасность при контакте с мокрыми поверхностями
• Групповая линия на кухне или в ванной комнате — дополняет основную защиту, когда установлены другие УЗО
• Питание насоса для системы водоотведения — защищает от утечек и перегрузок при запуске мотора

Практические советы

• Перед первым включением обязательно проверьте работу кнопки “Т” — она имитирует утечку и должна отключать устройство
• Проверяйте состояние контактов и затяжку винтов каждые 6–12 месяцев, особенно в условиях вибраций
• Используйте только с нулевой шиной, которая не соединена с заземлением до точки ввода — иначе УЗО будет ложно срабатывать
• При установке в старый щит убедитесь, что глубина 75 мм позволяет свободно закрыть крышку
• Если нужна защита от импульсных утечек (например, от инверторов, LED-драйверов), выбирайте УЗО типа A вместо AC
• АВДТ 32 1п+N 32А C 30мА тип AC — часть серии АВДТ32; при замене ищите именно эту серию для совпадения характеристик и внешнего вида
