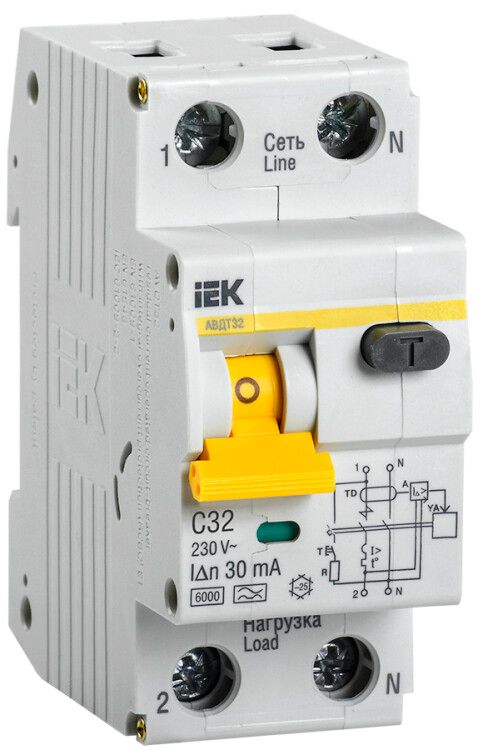

Выключатель автоматический дифференциального тока 2п (1P+N) C 32А 30мА тип A 6кА АВДТ-32 KARAT IEK MAD22-5-032-C-30

Автоматический выключатель дифференциального тока IEK АВДТ-32 C - устройство для защиты людей от поражения электрическим током, предотвращения пожаров из-за утечек тока и обеспечения безопасности сетей от перегрузок и КЗ. Подходит для промышленного использования, монтируется на DIN-рейку, совместим с системами переменного тока 230 В. Артикул mad22-5-032-c-30 соответствует модели АВДТ-32 C.

Назначение и область применения

АВДТ-32 C используется для защиты групповых линий, особенно там, где есть риск утечки тока: розетки на улице, в гаражах, подвалах, на производстве. Устройство реагирует на дифференциальные токи (утечки) величиной 30 мА - этого достаточно, чтобы спасти жизнь человеку при случайном прикосновении к токоведущим частям. Также защищает от перегрузок и коротких замыканий, что делает его универсальным решением вместо двух отдельных аппаратов - автомата и УЗО.

Технические характеристики

• Номинальное напряжение: 230 В (переменный ток, 50 Гц)
• Номинальный ток: 32 А
• Дифференциальный ток срабатывания: 30 мА
• Тип чувствительности: A - реагирует на переменный и импульсный постоянный ток утечки (например, от современных преобразователей частоты, светодиодных светильников, бытовой электроники)
• Номинальная отключающая способность: 6 кА - способен отключить даже крупные КЗ, подходящий для вводных щитов
• Характеристика времятоковой зависимости: C - срабатывает при токах 5–10 крат от номинала, подходит для нагрузок с пусковыми токами (двигатели, насосы)
• Количество полюсов: 1+N - отключаются одновременно фаза и ноль
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли; применяется только внутри помещений
• Количество модулей DIN: 2
• Глубина монтажа: 71 мм
• Диапазон рабочих температур: от -25 до +40 C
• Максимальное сечение кабеля: 25 мм2
• Срок службы: 15 лет
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях повышенной влажности и колебаний температуры, характерных для промзон
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью

Совместимость и монтаж

АВДТ-32 C монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место в распределительном щите глубиной не менее 71 мм. Устройство занимает два модуля, поэтому перед монтажом проверьте количество доступных мест. Нулевой проводник коммутируется - он также отключается при срабатывании, что повышает безопасность. Кабель подключается через зажимы с насечками - они обеспечивают прочное и долговечное соединение, снижают нагрев. Максимальное сечение жил - 25 мм2, не используйте более толстые провода. Монтаж выполняется без инструментов благодаря защелке с двойной фиксацией.

Безопасность и стандарты

АВДТ-32 C соответствует требованиям ГОСТ Р 51327.1 и ГОСТ Р 31225.2.2 - российским нормам на устройства дифференциальной защиты. Применяет комбинированную схему: встроенная электронная защита от утечек + термомагнитный автомат. Есть кнопка TEST - её следует нажимать ежемесячно для проверки работоспособности. Индикатор положения контактов показывает, отключен ли прибор - это важно при обслуживании. Помехоустойчивая схема исключает ложные срабатывания от радиопомех и высокочастотных помех от оборудования.

Преимущества

• Объединяет функции УЗО и автомата - экономит место в щите
• Защита типа A - работает с современной техникой, включая инверторы и LED-освещение
• Отключение нуля - повышает уровень безопасности при аварии
• Высокая отключающая способность (6 кА) - можно использовать как вводное устройство
• Насечки на зажимах - минимизируют нагрев и улучшают контакт
• Быстрый монтаж и демонтаж без инструментов
• Срок службы 15 лет - надёжность при длительной эксплуатации

Ограничения применения

• Не предназначено для открытых площадок - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для цепей с постоянным током - только переменный (AC)
• Не рекомендуется для установки вне помещений или в сырых зонах (бассейны, парилки, уличные щитовые)
• Не заменяет основной вводной автомат при токах выше 32 А - для больших нагрузок нужен отдельный автомат
• Температура ниже -25 C и выше +40 C может вызвать отказ - не применять в неотапливаемых объектах зимой

Примеры использования

• Щит в гараже - защита розеток для зарядки инструментов и освещения
• Производственный участок - питание станков с ЧПУ, которые создают импульсные утечки
• Подвальное помещение - защита розеток и освещения в сыром месте
• Квартирный щит - группа розеток на балконе или в ванной комнате (при условии, что щит установлен в сухом помещении)
• Вводной автомат в маломощных промышленных объектах - благодаря 6 кА отключающей способности

Практические советы

• Проверяйте соответствие сечения кабеля - не превышайте 25 мм2, иначе контакт будет греться
• Перед первым включением обязательно нажмите кнопку TEST - если устройство не отключилось, оно неисправно
• При установке в щит с несколькими АВДТ соблюдайте координацию: вводной - с большей отключающей способностью, ответвления - с меньшей
• Не подключайте ноль от другого АВДТ - каждый прибор должен иметь свою нейтральную шину
• При использовании в холодных помещениях следите, чтобы температура не опускалась ниже -25 C - возможна потеря чувствительности
• Для проектирования щитов используйте рекомендованный ассортимент - это гарантирует совместимость с другими компонентами IEK KARAT
