Автоматический выключатель дифференциального тока АВДТ 1Р+N 32А 30мА тип A х-ка С ДИФ-103 6кА | 16232DEK DEKraft - замена на 16350DEK APC

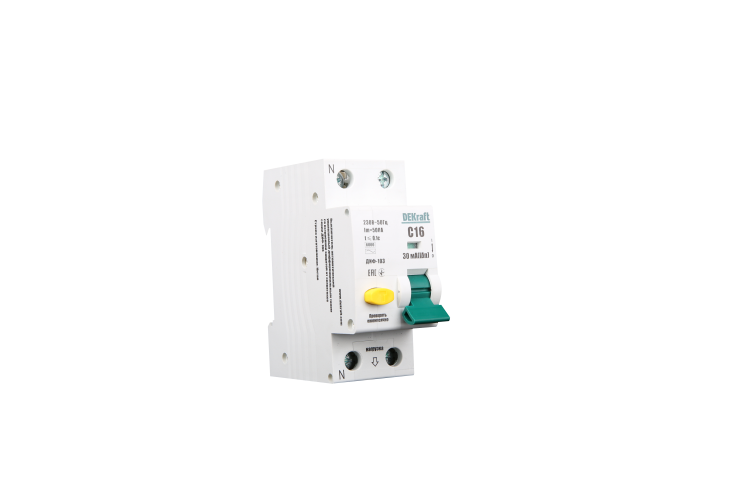

Автоматический дифференциальный выключатель ДИФ-103 от DEKRAFT (артикул 16232dek) предназначен для защиты людей от поражения электрическим током и оборудования - от перегрузок, коротких замыканий и токов утечки. Устройство сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе, что делает его удобным решением для бытовых и промышленных сетей 230 В.

Назначение и область применения

ДИФ-103 используется в однофазных электросетях переменного тока 230 В, 50/60 Гц. Он защищает от:

• поражения электрическим током - при утечке через тело человека (дифференциальный ток 30 мА);
• перегрузок и коротких замыканий - благодаря характеристике срабатывания C;
• повреждений изоляции - особенно эффективен при наличии импульсных токов утечки (тип A).

Подходит для установки в распределительных щитках жилых домов, офисов, мастерских, на участках с высокой влажностью (ванная, кухня, бассейн) и там, где используются электроприборы с электронными схемами - стиральные машины, компьютеры, инверторные насосы.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 32 А
• Дифференциальный ток утечки: 30 мА
• Тип чувствительности: A - реагирует на переменный и импульсный постоянный ток утечки (например, от современных устройств с выпрямителем)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при крупном КЗ
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (освещение + бытовая техника)
• Количество полюсов: 1+N - отключаются одновременно фаза и ноль
• Ширина: 2 модуля (36 мм)
• Глубина монтажа: 72 мм
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Частота: 50/60 Гц
• Способ монтажа: на DIN-рейку 35 мм
• С коммутируемым нейтральным проводником: да - ноль размыкается при отключении

Совместимость и монтаж

ДИФ-103 совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтаж выполняется в щитках с достаточным свободным местом - глубина устройства 72 мм требует минимум 80–90 мм внутренней глубины щита. Подключение: фаза - вход L, выход L; ноль - вход N, выход N. Обязательно соблюдать полярность. Нельзя использовать с трехфазными системами или при напряжении выше 230 В. Для правильной работы требуется заземление в сети.

Безопасность и стандарты

ДИФ-103 соответствует требованиям международных стандартов IEC 61009-1 и GOST R 51326.1. Электронный блок дифференциальной защиты обеспечивает надежную работу даже при колебаниях напряжения. Отключение происходит менее чем за 40 миллисекунд при достижении порога 30 мА.

Преимущества

• Компактность: занимает всего 2 модуля, экономит место в щите по сравнению с аналогичными решениями ДИФ-101
• Тип A: лучше защищает от утечек от современной техники (LED-освещение, зарядки, инverter-приборы)
• Комбинированная защита: один прибор вместо двух - автомат + УЗО
• Отключение нулевого провода: исключает опасность сохранения потенциала на оборудовании после отключения

Ограничения применения

• Не предназначена для установки во внешних щитах - степень защиты IP20 не допускает воздействия влаги и пыли
• Не работает при отсутствии заземления - дифференциальная защита требует контура заземления для формирования тока утечки
• Не рекомендуется для цепей с частыми скачками тока (например, сварочные аппараты) - возможны ложные срабатывания
• Не подходит для многополюсных систем (380 В, три фазы)

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании фена или бритвы
• Линия питания стиральной машинки - защищает от пробоя нагревателя
• Электрощит квартиры - основной дифавтомат на входе группы освещения и розеток
• Цеховая линия с ЧПУ-станками - защита от утечек через изоляцию двигателей

Практические советы

• Перед установкой проверьте целостность заземления - без него ДИФ-103 будет работать как обычный автомат, но не защитит от утечек
• Обязательно протестируйте кнопкой «T» сразу после монтажа - это проверяет исправность электронного блока
• При групповой защите нескольких линий используйте ДИФ-103 только на ответвлениях, а не на главном вводе - чтобы избежать массового отключения при одной утечке
• Выбирайте этот прибор, когда нужна защита именно типа A - он предпочтительнее классического типа AC для новых объектов
• Учитывайте габариты: 72 мм глубины - убедитесь, что в вашем щите достаточно места для других устройств рядом
