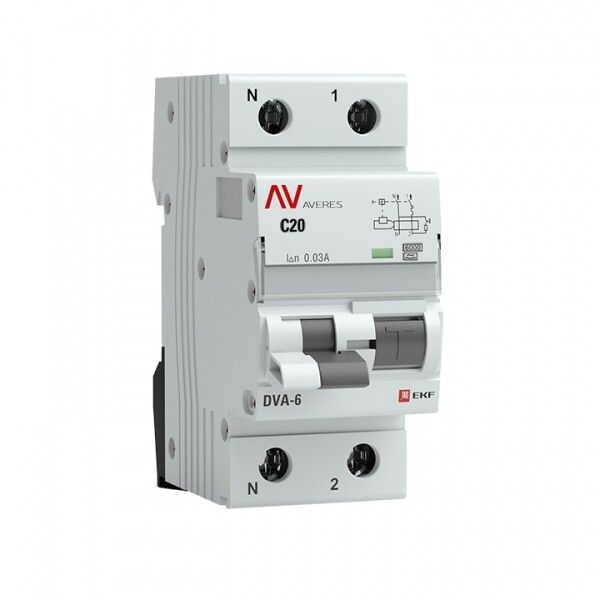

Автоматический выключатель дифференциального тока DVA-6 1P+N 20А (C) 30мА (A) 6кА AVERES - rcbo6-1pn-20C-30-a-av EKF

Автоматический выключатель дифференциального тока DVA-6 1P+N 20А C 30мА тип A 6кА от EKF (серии Averes) предназначен для защиты людей от поражения электрическим током, а также для предотвращения возгораний из-за утечек, перегрузок и коротких замыканий. Устройство подходит для установки в бытовых и промышленных распределительных щитах.

Назначение и область применения

DVA-6 1P+N - это комбинированное устройство, сочетающее функции автоматического выключателя и аппарата дифференциальной защиты. Он защищает цепи от:

• токов утечки (до 30 мА) - предотвращает удар током при контакте с повреждённой изоляцией;
• перегрузок - когда нагрузка превышает допустимую длительно;
• коротких замыканий - при внезапном росте тока до 6 кА.

Подходит для защиты групповых линий: розеток, освещения, бытовой техники, оборудования на производстве. Применяется в жилых домах, офисах, мастерских, на объектах с высокой влажностью или риском повреждения изоляции.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может держать без срабатывания.
• Дифференциальный ток: 30 мА - чувствительность к утечкам; сработает при токе выше этого значения, что соответствует требованиям безопасности для человека.
• Тип по току утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный (например, от выпрямителей в современной технике: стиральные машины, ИБП, зарядки).
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, люминесцентные светильники, компрессоры); не сработает при кратковременных скачках до 5–10× I_n.
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при сверхтоках короткого замыкания до 6000 А.
• Количество полюсов: 1+N - отключает фазу и ноль одновременно, исключая опасность сохранения потенциала на нулевом проводе.
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов >12,5 мм, но не от воды и пыли.
• Рабочая температура: от -40C до +50C - работает в холодных и жарких условиях, включая неотапливаемые помещения.
• Частота: 50 Гц - для сетей России и стран СНГ.
• Поперечное сечение провода: 0–25 мм2 - позволяет подключать медные провода любого распространённого сечения.
• Количество модулей DIN: 2 - занимает два стандартных модуля в щите (по 17,5 мм каждый).
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями.
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным перенапряжениям (молнии, коммутационные выбросы).
• Гарантийный срок: 10 лет (120 месяцев) - один из самых длинных в классе.

Совместимость и монтаж

DVA-6 1P+N монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место в щите глубиной не менее 50 мм. Подключение выполняется через зажимы на верхней и нижней клеммах - вход/выход не имеет полярности, но рекомендуется соблюдать схему: фаза и ноль подводятся сверху, выход - снизу. Устройство совместимо со всеми стандартными шинами и клеммниками, используемыми в щитах EKF и других производителей.

Обязательно проверьте соответствие сечения проводов (не более 25 мм2) и плотность затяжки клемм - слабый контакт вызывает нагрев и преждевременный отказ.

Безопасность и стандарты

Автоматический выключатель DVA-6 1P+N сертифицирован по:

• Международному стандарту IEC 60898-1 / IEC 61009-1
• Российскому ГОСТ Р 51327.1-2010

Соответствует требованиям ПУЭ для защиты человеко-опасных цепей. Класс токоограничения 3 снижает энергию короткого замыкания, защищая проводку и оборудование. Категория перенапряжения 3 означает, что устройство можно использовать в местах с повышенным уровнем помех - например, рядом с двигателями или сварочными аппаратами.

Преимущества

• Индикация причины срабатывания: опущенная часть рычага = перегрузка/КЗ, опущенные обе части = ток утечки - экономит время при диагностике.
• Отключение нуля вместе с фазой - исключает опасность “живого” нуля после срабатывания.
• Широкий диапазон рабочих температур - надёжно работает в неотапливаемых щитах зимой.
• Долгий срок службы и гарантия 10 лет - подтверждает качество сборки и материалов.
• Совместим с проектным ассортиментом - легко встраивается в стандартизированные решения.

Ограничения применения

• Не применяется в трёхфазных системах - только для однофазных цепей 230 В.
• IP20 не защищает от брызг и пыли - нельзя устанавливать во влажных или запылённых местах без корпуса щита.
• Не подходит для цепей с постоянным током утечки (DC) - только AC и пульсирующий DC типа A.
• Требует правильного подключения нуля: если ноль подключен к другому устройству, защита будет некорректной.
• Не используется в качестве основного рубильника - не предназначен для частого ручного включения/отключения.

Примеры использования

• Защита группы розеток в ванной комнате - предотвращает удар током при использовании фена или стиральной машинки.
• Щит на этаже многоквартирного дома - отдельный DVA-6 на каждую квартиру или группу потребителей.
• Цеховой щит с насосами, конвейерами, сварочными аппаратами - сочетание C-характеристики и типа A обеспечивает надёжную работу при пуске двигателей.
• Складские помещения с освещением на LED-драйверах - тип A реагирует на утечки от импульсных источников питания.

Практические советы

• После срабатывания всегда опускайте рычаг вниз до упора перед повторным включением - иначе устройство не включится.
• Проверяйте работоспособность кнопкой «T» ежемесячно - тестирование не требует отключения питания.
• Выбирайте DVA-6 вместо обычного УЗО+автомата, чтобы сэкономить место в щите (2 модуля против 3–4).
• Если в щите много таких устройств - учитывайте тепловую нагрузку: не располагайте их слишком плотно, особенно в закрытых щитах.
• Для старых проводок с плохой изоляцией возможны ложные срабатывания - проверьте состояние сети до установки.
