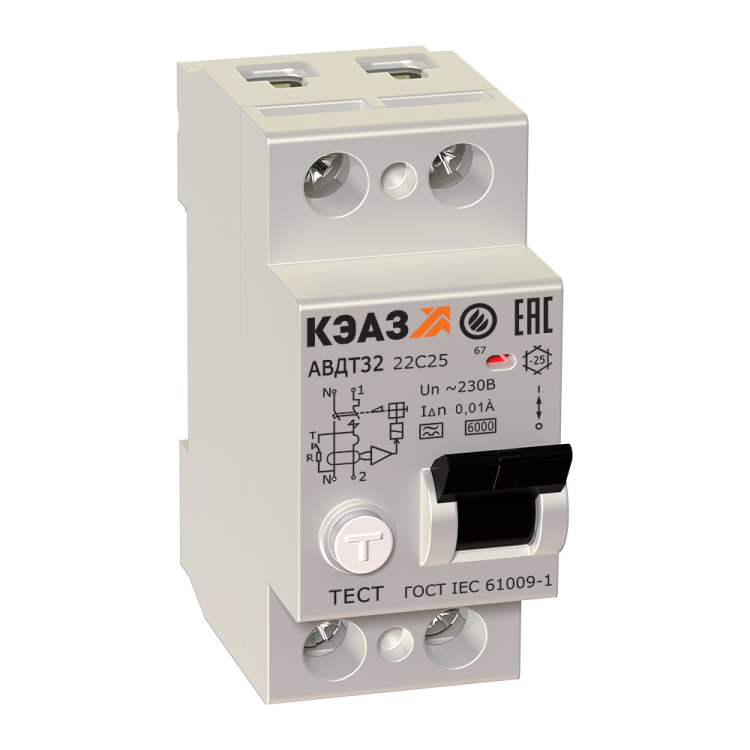

Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 2П 20А 30мА А АВДТ32-22C20-A-УХЛ4-КЭАЗ - 228066

Автоматический выключатель дифференциального тока АВДТ32-22C20-A-УХЛ4 от КэАЗ предназначен для защиты человека от удара током, предотвращения пожаров из-за утечек и обеспечения надёжного отключения при перегрузках и коротких замыканиях. Подходит для установки в щитах жилых домов, офисов и промышленных объектов с однофазной сетью 230 В.

Назначение и область применения

АВДТ32-22C20-A-УХЛ4 защищает люди от поражения электрическим током при повреждении изоляции оборудования или случайном прикосновении к токоведущим частям. Также он предотвращает возгорания, вызванные утечками тока на землю, и обеспечивает отключение цепи при перегрузке или коротком замыкании. Применяется в бытовой и легкой промышленной сети с глухозаземлённой нейтралью - например, для групп розеток, кухонного оборудования, бойлеров, стиральных машин и других устройств, где есть риск утечки тока.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Дифференциальный ток: 30 мА - чувствительность к утечкам; сработает при токе утечки свыше этого значения, что соответствует требованиям безопасности для защиты жизни человека.
• Тип тока утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей, зарядных устройств, LED-освещения).
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при крупном коротком замыкании.
• Характеристика срабатывания: C - оптимизирован для нагрузок с высоким пусковым током (двигатели, насосы, компрессоры); менее чувствителен к кратковременным скачкам, чем B-характеристика.
• Номинальное напряжение: 230 В AC - работает в однофазной сети 50 Гц.
• Количество полюсов: 2 - отключаются фаза и ноль одновременно, включая коммутируемый нейтральный проводник.
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от –25 C до +55 C, подходит для неотапливаемых помещений, чердачных щитов, веранд.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не от воды и пыли; требует установки внутри закрытого шкафа.
• Способ монтажа: На DIN-рейку шириной 35 мм, занимает 2 модуля.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода большого сечения, подходящих для мощных потребителей.
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным перенапряжениям (молнии, коммутационные выбросы).
• Класс токоограничения: 3 - очень быстрое отключение при КЗ, снижающее энергию дуги и риск повреждения проводки.
• Характеристика отключения: Без задержки - срабатывает сразу после превышения порога утечки, без искусственной выдержки времени.

Совместимость и монтаж

АВДТ32-22C20-A-УХЛ4 совместим со всеми стандартными DIN-рейками 35 мм. Монтаж выполняется в распределительном щите с доступом к контактам. Для подключения используются винтовые зажимы - допускаются медные провода сечением от 0,5 до 25 мм2. Нулевой проводник обязательно подключается через аппарат, так как он имеет коммутируемую нейтраль. После установки необходимо проверить работоспособность кнопкой “T” (тест) один раз в месяц. Глубина монтажа составляет всего 5,5 мм - минимум места требуется за рейкой, удобно для плотной сборки щита.

Безопасность и стандарты

АВДТ32-22C20-A-УХЛ4 соответствует ГОСТ Р 51327.1-2010 и техническим условиям ТУ3422-075-05758109-2013. Соответствует международному уровню безопасности для устройств дифференциальной защиты типа A. Произведён на заводе КЭАЗ, сертифицированном для выпуска изделий класса 3 по токоограничению - обеспечивающего минимальную термическую нагрузку при аварии.

Преимущества

• Защита от всех видов утечек - включая пульсирующие постоянные токи от современной техники (USB-зарядки, инверторы, ЭПРА).
• Комбинированные функции: защита от утечек, перегрузки и КЗ в одном корпусе - экономит место в щите.
• Высокий уровень токоограничения (класс 3) снижает риск повреждения проводки при аварии.
• Коммутируемый ноль исключает опасность сохранения потенциала на нейтрали при отключении.
• Устойчивость к низким температурам (-25 C) делает возможным применение в холодных помещениях.

Ограничения применения

• Не применяется в системах TN-C - требует наличия отдельного PE-проводника (TN-S, TT).
• Не подходит для трёхфазных сетей - только для однофазных 230 В.
• IP20 не даёт защиты от влаги - нельзя использовать вне герметичных шкафов, в сырых помещениях без дополнительной защиты.
• Не рекомендуется для питания устройств с большой емкостной составляющей утечки (например, длинные кабельные линии > 100 м), чтобы избежать ложных срабатываний.

Примеры использования

• Щит квартиры - группа розеток на кухне, в ванной комнате, детской.
• Промышленный стол с металлическим корпусом и двигателем.
• Подвал с освещением и розетками для инструментов.
• Дачный домик с бойлером и насосом системы водоснабжения.
• Шкаф управления малого предприятия с компьютерами и оргтехникой.

Практические советы

• Выбирая АВДТ32-22C20-A-УХЛ4, убедитесь, что ваша система заземления - TN-S или TT. В старых системах TN-C этот аппарат не будет работать правильно.
• Не используйте его для защиты всей квартиры одним устройством - лучше делать несколько групп (по 1–2 на каждую зону), чтобы при срабатывании не остались без света все комнаты.
• Проверяйте тест-кнопку каждый месяц - особенно перед сезоном повышенной влажности (весна/осень).
• При использовании с длинными кабелями (> 50 м) или большим количеством электроники - учтите суммарную утечку: она должна быть меньше 10 мА, иначе будут ложные отключения.
• При замене аналога - всегда сравнивайте тип тока утечки (A вместо AC) и наличие коммутируемого нуля - эти параметры часто отличают качественные решения от бюджетных.
