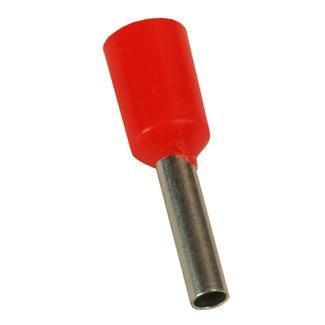

Наконечник штыревой втулочный НШвИ OptiKit T-Shv-PVC-1,5-8 1.5 мм² КЭАЗ (Курский электроаппаратный завод) 278040

Наконечник штыревой втулочный НШвИ T-Shv-PVC-1,5-8 от КЭАЗ Optima - это изолированный лужёный наконечник для соединения одножильных проводов сечением 1,5 мм2 в электрических цепях до 400 В. Упакован по 100 штук, предназначен для надёжного и быстрого монтажа в распределительных щитах и на оборудовании. Этот наконечник используется в комплектах OptiKit T/S.

Назначение и область применения

Наконечник штыревой втулочный НШвИ T-Shv-PVC-1,5-8 применяется для оконцевания медных одножильных проводов сечением 1,5 мм2 перед подключением к клеммам, автоматическим выключателям, контакторам и другим коммутационным устройствам. Подходит для сборки шлейфов - последовательных соединений между рядом установленных аппаратов в одном щите. Часто используется в промышленной автоматике, системах управления, силовой электронике и распределительных устройствах с напряжением до 400 В переменного или постоянного тока.

Технические характеристики

• Номинальное сечение проводника: 1,5 мм2
• Длина втулки: 8 мм
• Материал контактной части: медь, лужённая поверхность
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: красный
• Номинальное напряжение: 400 В
• Диапазон рабочих температур: от –40 C до +80 C
• Размер по AWG: 8
• Тип конструкции: стандартная втулочная, штыревая
• Изоляция: да, полностью покрывает основание втулки
• Упаковка: 100 штук

Совместимость и монтаж

Наконечник штыревой втулочный НШвИ T-Shv-PVC-1,5-8 совместим с клеммами, рассчитанными на штыревые наконечники типа “T” с диаметром штыря, соответствующим сечению 1,5 мм2. Для установки зачистите изоляцию с провода на длину 8–9 мм, вставьте жилу в втулку и обожмите специальным инструментом - клещами с матрицей для наконечников 1,5 мм2. Обжим должен быть плотным, без зазоров. Изоляция ПВХ предохраняет от случайного замыкания на соседние элементы. Не используйте для многожильных проводов без предварительной опрессовки конца.

Безопасность и стандарты

Наконечник штыревой втулочный НШвИ T-Shv-PVC-1,5-8 соответствует требованиям к безопасности для оборудования низкого напряжения. Материалы изоляции (ПВХ) устойчивы к возгоранию и механическому воздействию. Лужёное покрытие снижает риск окисления меди, обеспечивает долговременную проводимость и удобство пайки при необходимости. Соответствует общепринятым нормам для изделий КЭАЗ в рамках серий OptiKit T/S.

Преимущества

• Полная изоляция ПВХ исключает риск короткого замыкания при близком расположении клемм
• Лужёная медь повышает срок службы контакта и улучшает проводимость
• Ярко-красный цвет изоляции позволяет легко идентифицировать фазу или цепь при обслуживании
• Стандартная форма обеспечивает совместимость с большинством европейских и отечественных клеммных блоков
• Удобная упаковка по 100 штук снижает затраты на хранение и управление запасами

Ограничения применения

• Не предназначены для многожильных проводов без предварительной опрессовки конца
• Не рекомендуются для применений вне диапазона температур –40…+80 C
• Не подходят для высокочастотных или импульсных нагрузок свыше 400 В
• Не используются в условиях постоянного воздействия открытого пламени или агрессивных химикатов
• Обжим требует точного инструмента - некорректный обжим снижает надёжность соединения

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах освещения
• Сборка шлейфа между несколькими модульными автоматами в одном ряду
• Присоединение проводов к клеммам терморегуляторов, реле времени, частотных преобразователей
• Формирование выходных цепей на станках, конвейерах, насосных группах

Практические советы

• Выбирайте этот наконечник только для проводов точно 1,5 мм2 - меньшие или большие сечения не обеспечат надёжного обжима
• Перед обжимом проверьте, что жила свободно проходит через втулку - не должна быть перекручена или сплющена
• Используйте инструмент с регулировкой усилия - переобжим может повредить изоляцию, недостаточный обжим вызовет нагрев
• Храните в сухом месте - хотя ПВХ устойчив к влаге, длительное воздействие воды может снизить прочность изоляции
• Для массового монтажа в щитах закупайте сразу упаковку по 100 штук - экономичнее и удобнее, чем мелкие партии
