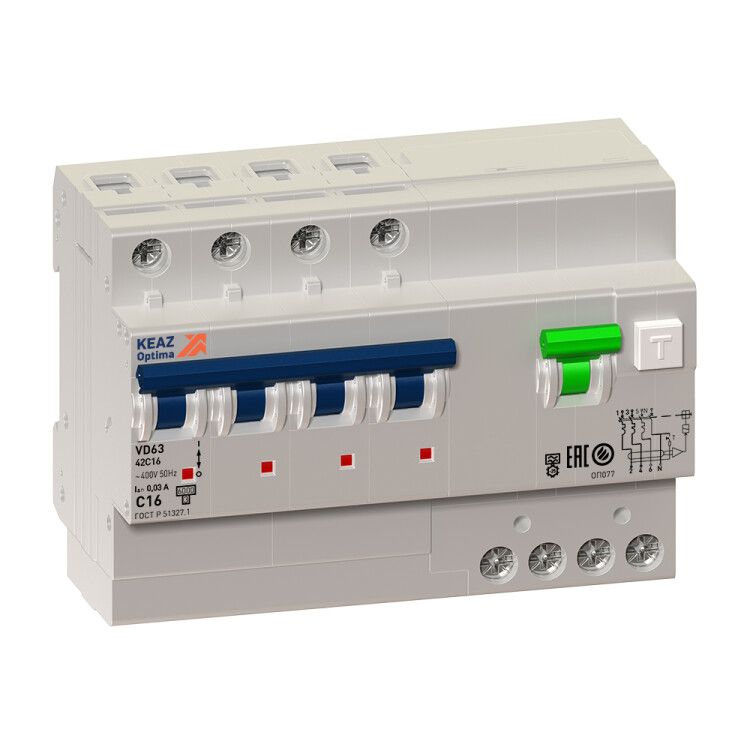

Выключатель автоматический дифференциального тока с защитой от сверхтоков OptiDin VD63-42C16-A-УХЛ4 4п 16А C 30мА тип A | 103476 КЭАЗ

Автоматический выключатель дифференциального тока Кэаз OptiDin VD63 сочетает защиту от перегрузок, коротких замыканий и утечек тока - идеально подходит для обеспечения безопасности в распределительных щитках жилых, коммерческих и промышленных объектов.

Назначение и область применения

Выключатель автоматический дифференциального тока Кэаз OptiDin VD63 защищает людей от поражения электрическим током при утечке более 30 мА и предотвращает возгорание проводки из-за перегрева или короткого замыкания. Применяется в распределительных щитах торговых центров, офисов, производственных помещений и других объектов с постоянным пребыванием людей. Подходит для однофазных и трёхфазных сетей с глухозаземлённой нейтралью.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до этого значения без срабатывания
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Количество полюсов: 4 - защищает три фазы и нейтраль одновременно
• Тип по току утечки: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от частотных преобразователей, ИБП, светодиодных светильников)
• Номинальная отключающая способность: 6 кА - способен отключить мощное короткое замыкание
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380/220 В
• Характеристика срабатывания: C - оптимизирован для защиты освещения, двигателей и смешанных нагрузок
• Род тока: AC - работает только в сетях переменного тока 50 Гц
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от –40 C до +55 C, подходит для неотапливаемых помещений
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от воды и пыли; требует установки внутри закрытого щита
• Количество модулей DIN: 7 - занимает 7 стандартных модулей на рейке
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать толстые медные провода
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ
• С коммутируемым нейтральным проводником: да - ноль также отключается при аварии, повышает безопасность
• Рабочая температура: –40…+55 C - подходит для холодных и жарких условий

Совместимость и монтаж

Выключатель автоматический дифференциального тока Кэаз OptiDin VD63 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место в щите - 7 модулей. Глубина монтажа всего 5,5 мм, что удобно при плотном расположении устройств. Нейтральный проводник обязательно подключается через клеммы устройства - он коммутируется вместе с фазами. Максимальное сечение кабеля - 25 мм2, поэтому для проводов большего сечения потребуются переходники или кабельные наконечники. Устройство совместимо со всеми комплектующими серии OptiDin.

Безопасность и стандарты

Выключатель автоматический дифференциального тока Кэаз OptiDin VD63 соответствует требованиям ГОСТ Р 51327.1-2010 и техническим условиям ТУ3422-046-05758109-2008. Соответствие нормам гарантирует надёжность срабатывания при утечке и соответствие требованиям ПУЭ. Класс токоограничения 3 и высокая отключающая способность (6 кА) обеспечивают защиту оборудования и кабелей при аварийных режимах.

Преимущества

• Защита типа A - единственный вариант для современных объектов с источниками постоянного тока (LED, ИБП, ЭПРА, частотные преобразователи)
• Коммутируемый ноль - исключает риск оставления фазы под напряжением при отключении
• Широкий диапазон рабочих температур - можно использовать даже в неотапливаемых щитовых
• Высокая отключающая способность - подходит для промышленных систем с большой мощностью
• Совместимость с серией OptiDin - легко заменить или дополнить другими автоматами этой же линейки

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50 Гц
• IP20 - нельзя устанавливать во влажных местах, на улице или в открытых щитах
• Не рекомендуется для защиты цепей с очень высокими пусковыми токами (например, крупные двигатели без плавного запуска) - возможны ложные срабатывания
• Требует точного соблюдения полярности при подключении нулевого провода
• Не подходит для систем IT (с изолированной нейтралью) - только TN-S/TN-C-S

Примеры использования

• Щиток управления в торговом центре - защита групп розеток и освещения
• Производственный участок с ЧПУ-станками - защита от утечек от частотных преобразователей
• Офисный комплекс - обеспечение безопасности в зонах с компьютерами, серверами, LED-освещением
• Складские помещения с системами вентиляции и насосами - защита от перегрузок и утечек

Практические советы

• При проектировании щита учтите, что один Кэаз OptiDin VD63 занимает 7 модулей - планируйте место заранее
• Подключение нуля выполняйте строго по маркировке N - неверное подключение нарушит работу дифзащиты
• Проверьте сечение кабелей перед подключением - максимальное 25 мм2, для больших используйте наконечники
• Обязательно протестируйте устройство кнопкой “T” после монтажа - проверка работоспособности обязательна
• Для систем с большим количеством электроники (ИБП, LED, Wi-Fi) выбирайте именно тип A - обычный тип AC не сработает
• Не устанавливайте рядом с источниками сильных помех (частотники, сварочные аппараты) - возможны ложные срабатывания
