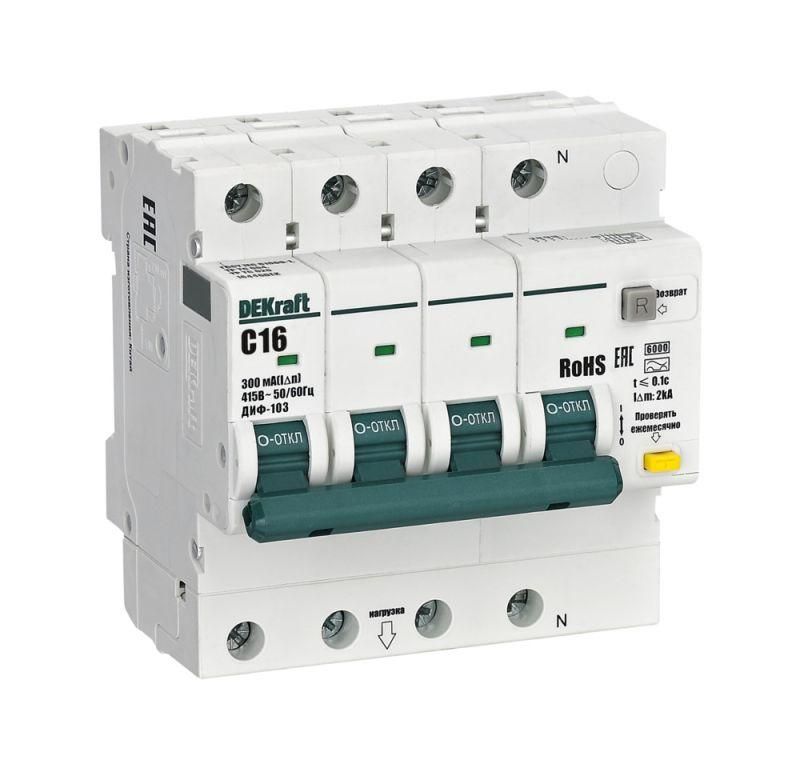

Выключатель автоматический дифференциального тока АВДТ 3P+N 16А 300мА A х-ка C ДИФ-103 6кА | 16446DEK DEKraft APC

Автоматический дифференциальный выключатель ДИФ-103 от DEKraft (артикул 16446dek) обеспечивает комплексную защиту от перегрузки, короткого замыкания и утечки тока - идеально подходит для установки в щитах жилых, офисных и промышленных объектов.

Назначение и область применения

Этот выключатель защищает электрические цепи от опасных ситуаций: перегрева из-за длительной нагрузки, аварийного тока при КЗ и утечки тока через поврежденную изоляцию или прикосновение человека к токоведущим элементам. Устройство предназначено для установки в распределительных щитах - ВРУ, ГРЩ, групповых щитах, где требуется надежная защита людей и оборудования. Подходит для сетей с переменным током 415 В, 50/60 Гц, чаще всего используется в административных зданиях, производственных помещениях, торговых центрах и многоквартирных домах.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может безопасно проводить без срабатывания;
• Номинальный дифференциальный ток: 300 мА - порог чувствительности к утечке, при котором выключатель отключится (защита от косвенного прикосновения);
• Тип дифференциального расцепителя: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей частоты, светодиодных светильников, зарядных устройств);
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током, таких как двигатели, насосы, компрессоры;
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А;
• Количество полюсов: 4 (3P+N) - три фазы + нейтраль, причём нейтраль коммутируется (отключается при срабатывании);
• Напряжение изоляции: 500 В - максимальное рабочее напряжение между токоведущими частями и корпусом;
• Импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски);
• Степень защиты IP20 - защита от предметов больше 12,5 мм, но не от воды и пыли; подходит только для внутренней установки в закрытых щитах;
• Монтаж: на DIN-рейку шириной 35 мм;
• Глубина монтажа: 73 мм - требует достаточного свободного места внутри шкафа;
• Ширина: 88,5 мм - занимает 5 модулей (1 модуль = 17,5 мм);
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Тип устройства: электронный - работает от сети, не зависит от магнитных полей, точнее реагирует на слабые утечки.

Совместимость и монтаж

ДИФ-103 устанавливается на стандартную DIN-рейку 35 мм. Для правильного монтажа важно соблюсти порядок подключения: входные провода - сверху, выходные - снизу. Нейтральный проводник обязательно подключается к соответствующему контакту - он отключается одновременно с фазами. Учитывайте глубину 73 мм: при сборке щита оставьте минимум 10–15 мм запаса для удобства подключения и обслуживания. Ширина 88,5 мм позволяет установить до трёх таких устройств на одном уровне в стандартном щите. Совместим со всеми популярными клеммами и проводами сечением до 25 мм2 (по нормам IEC 60947-2).

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1, что гарантирует соответствие европейским и российским стандартам безопасности. Электронный тип расцепителя обеспечивает высокую точность срабатывания даже при малых утечках. Применение типа A делает устройство подходящим для современных систем с импульсными нагрузками - это важное преимущество перед более старыми типами AC. Отключение нейтрали исключает риск сохранения потенциала на нулевом проводе после срабатывания.

Преимущества

• Защита типа A - единственная подходящая для современной бытовой и промышленной техники с электроникой (ИБП, LED, частотные преобразователи);
• Комбинированная защита: одно устройство вместо двух - автомат + УЗО;
• Коммутируемый нейтраль - повышенная безопасность при ремонтах и авариях;
• Электронный механизм - стабильная работа при колебаниях температуры и напряжения;
• Серия ДИФ-103 от DEKraft - проверенная надёжность в условиях промышленной эксплуатации.

Ограничения применения

• Не предназначен для открытых площадок или помещений с высокой влажностью - степень защиты IP20 не допускает попадание влаги или пыли;
• Не рекомендован для цепей с постоянным током или смешанными источниками питания (DC+AC);
• Не подходит для защиты от прямого прикосновения (требуется 30 мА, а здесь 300 мА - только для пожарной и косвенной защиты);
• Электронный тип требует наличия напряжения на входе для работы - при обрыве нуля или фазы функция защиты временно недоступна;
• Не следует использовать в цепях с очень высокими гармоническими искажениями - возможны ложные срабатывания.

Примеры использования

• Главный ввод в квартире или офисе - защита всей группы розеток и освещения;
• Щит на этаже многоэтажного дома - защита нескольких комнат от утечек;
• Производственный участок с оборудованием на базе ЧРП (частотные регуляторы): насосы, вентиляторы, конвейеры;
• Осветительные системы с LED-светильниками и драйверами - там, где обычные УЗО типа AC дают ложные срабатывания;
• Объекты с компьютерной техникой, серверами, ИБП - где есть пульсирующие утечки.

Практические советы

• Выбирая ДИФ-103, убедитесь, что ваша сеть имеет именно 415 В (380 В линейное) - не используйте в 220 В сетях без согласования с проектом;
• Проверяйте посадочные размеры: ширина 88,5 мм требует 5 модулей - планируйте место в щите заранее;
• Подключайте ноль строго к помеченной клемме - неверное подключение сделает защиту бесполезной;
• Тестируйте устройство кнопкой “T” ежемесячно - особенно в промышленных условиях;
• Не устанавливайте рядом с мощными источниками помех (частотники, сварочные аппараты) - это может вызывать ложные срабатывания;
• Для защиты от прямого прикосновения (например, в ванной) нужен отдельный УЗО на 30 мА - этот выключатель не заменяет его.
