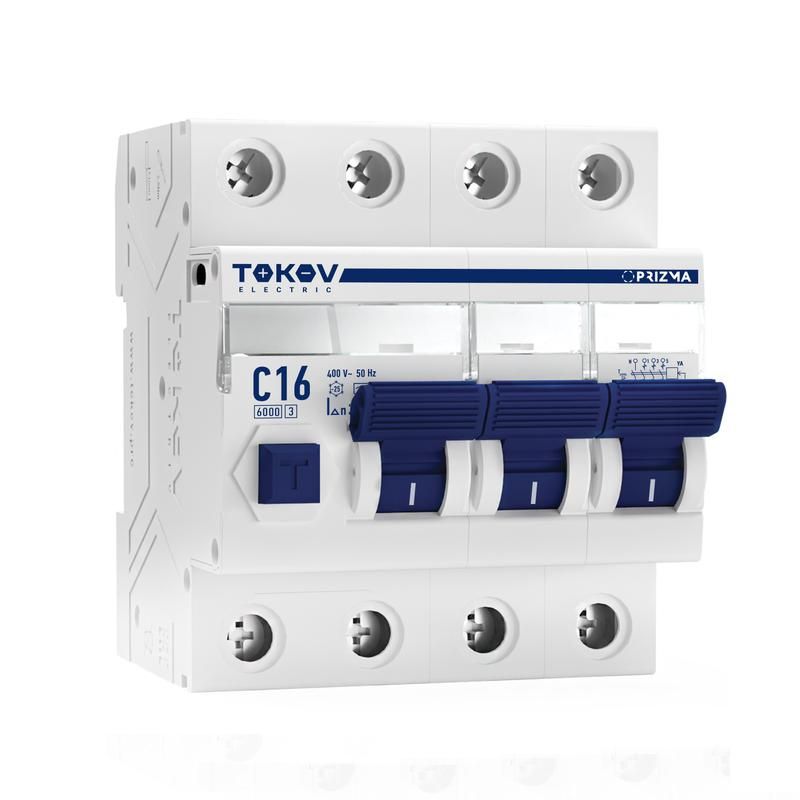

Выключатель автоматический дифференциального тока 4п (3P+N) C 16А 30мА тип AC 6кА PRIZMA TOKOV Electric TKE-PZ60-RCBO-4-16-30-AC

Автоматический выключатель дифференциального тока TOKOV ELECTRIC tke-pz60-rcbo-4-16-30-ac обеспечивает защиту от поражения электрическим током и перегрузок в однофазных и трёхфазных сетях переменного тока. Устройство сочетает функции автоматического выключателя и устройства защитного отключения (УЗО) в одном корпусе, что делает его удобным решением для распределительных щитов.

Назначение и область применения

Этот 4-полюсный выключатель предназначен для защиты людей от поражения электрическим током при утечках до 30 мА, а также для предотвращения повреждений оборудования из-за перегрузок и коротких замыканий. Подходит для установки в жилых, офисных и промышленных объектах, где требуется надёжная защита цепей с нейтралью - например, на входе в квартиру, в группах розеток, для питания электрооборудования с заземлённой нейтралью.

Технические характеристики

• Номинальный ток: 16 А - позволяет подключать нагрузку до 3,5 кВт при 220 В
• Номинальный ток утечки: 30 мА - чувствителен к опасным утечкам, соответствует требованиям безопасности для человека
• Тип срабатывания по утечке: AC - реагирует на переменный ток утечки, типичный для бытовой техники и освещения
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, насосы, компрессоры)
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380/220 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при крупном КЗ
• Количество полюсов: 4 (3P+N) - отключает все три фазы и нейтральный проводник одновременно
• Степень защиты: IP20 - защищён от доступа пальцев, но не от воды и пыли; требует установки внутри щита
• Сечение проводов: до 16 мм2 для одножильных, до 10 мм2 для многожильных
• Монтажная ширина: 4 модуля (72 мм) - занимает место в DIN-рейке
• Глубина установки: 50 мм - учитывать при планировании глубины щита
• Рабочий диапазон температур: от -25C до +50C - подходит для неотапливаемых помещений

Совместимость и монтаж

Выключатель TOKOV ELECTRIC tke-pz60-rcbo-4-16-30-ac монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы. Нейтральный проводник обязательно подключается через коммутируемый контакт - устройство не работает, если ноль подключен вне автомата. Сечение провода не должно выходить за указанные пределы: более толстые провода не войдут в зажим, тонкие - плохо закрепятся. Монтаж допускается только в сухих помещениях, внутри распределительных щитов.

Безопасность и стандарты

Изделие соответствует стандарту EN 61009-1 для автоматических выключателей дифференциального тока. Отключение происходит без выдержки времени - реакция на утечку менее 0,1 секунды. Номинальное импульсное напряжение 6 кВ гарантирует устойчивость к скачкам напряжения, таким как удары молнии или коммутационные перенапряжения.

Преимущества

• Комбинированная защита: один прибор заменяет два - автомат и УЗО, экономит место в щите
• Отключение всех полюсов при утечке - исключает риск сохранения потенциала на нейтрали
• Характеристика C оптимальна для смешанных нагрузок - от светильников до малых двигателей
• Подтверждённая отключающая способность 6 кА - надёжно справляется с аварийными режимами в городских сетях

Ограничения применения

• Не подходит для цепей с постоянным током или пульсирующим током утечки - только переменный ток (тип AC)
• IP20 не допускает установку во влажных местах (ванная, баня, улица)
• Не рекомендован для мощных промышленных машин с высокими пусковыми токами (>5×Iн) - лучше выбрать характеристику D
• Не используется в системах TN-C - необходима отдельная нейтральная шина и защитное заземление

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Входной автомат для квартирного щита с трёхфазным питанием
• Щит управления станком с частотным преобразователем
• Распределительный щит на складе с освещением и розетками

Практические советы

• Проверьте соответствие сечения проводов - особенно важно для многожильных кабелей, которые могут деформироваться при затяжке
• При установке в щит с ограниченной глубиной - учтите, что глубина прибора составляет 50 мм, плюс запас на соединения
• После монтажа всегда проверяйте работу кнопкой «Тест» - она моделирует утечку и подтверждает исправность механизма
• Не используйте этот выключатель как обычный автомат - он не предназначена для частого включения/выключения под нагрузкой
• При замене старого УЗО+автомата - новый прибор TOKOV ELECTRIC tke-pz60-rcbo-4-16-30-ac займёт меньше места, но потребует правильного подключения нулевой шины
