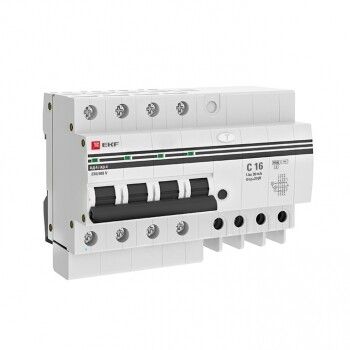

Дифференциальный автомат АД-4 16А/ 30мА (хар. C, AC, электронный, защита 270В) 6кА PROxima | DA4-6-16-30-pro EKF

Автоматический дифференциальный выключатель АД-4 16А/30мА от EKF PROxima сочетает защиту от токов утечки и перегрузок в одном корпусе. Устройство предназначено для обеспечения безопасности людей и оборудования в сетях переменного тока, особенно там, где важна надёжная защита от поражения электричеством - например, в жилых домах, офисах и на производстве.

Назначение и область применения

АД-4 16А/30мА используется для защиты электрических цепей от двух типов опасностей: токов утечки (например, при прикосновении к оголённым проводам) и сверхтоков (при перегрузках или коротких замыканиях). Подходит для установки в распределительных щитах жилых, общественных и промышленных объектов. Особенно эффективен в помещениях с повышенной влажностью - кухнях, ванных комнатах, мастерских, на производственных линиях с электрооборудованием.

Технические характеристики

• Номинальный ток: 16 А - позволяет подключать нагрузку до 3,5 кВт при 220 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Количество полюсов: 4 - защищает все фазы и ноль одновременно
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартно для бытовых сетей)
• Номинальное напряжение: 400 В / 50 Гц - совместим с трёхфазными и однофазными сетями 220/380 В
• Отключающая способность: 6 кА - выдерживает большие токи КЗ, характерные для городских сетей
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (электродвигатели, освещение, бытовые приборы)
• Защита от перенапряжений: да - встроенный блок снижает риск повреждения оборудования при скачках напряжения
• Максимальное сечение провода: 0–25 мм2 - подходит для медных и алюминиевых кабелей
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочий диапазон температур: -25…+50 C - можно использовать в неотапливаемых помещениях
• Количество модулей DIN: 8 - занимает 4 стандартных модуля (по 17,5 мм каждый)
• Глубина монтажа: 45 мм - требует достаточного места внутри шкафа
• С коммутируемым нулём: да - нейтраль также отключается при срабатывании, что повышает безопасность
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее тепловую нагрузку на проводку
• Гарантия: 84 месяца - один из самых длинных сроков в классе

Совместимость и монтаж

АД-4 16А/30мА монтируется на DIN-рейку типа TS35. Для установки требуется свободное место глубиной не менее 45 мм. Устройство имеет четыре входных и четыре выходных клеммы - два для фаз, один для нуля, один для заземления (не коммутируется). Подключение проводов - винтовое, допускается использование как одножильных, так и многожильных проводников сечением до 25 мм2. Ноль обязательно подключается через коммутируемый контакт - игнорирование этого правила нарушает работу защиты. Монтаж возможен в любых щитах, соответствующих нормам ПУЭ, с учётом доступа для проверки и тестирования кнопки “T”.

Безопасность и стандарты

АД-4 16А/30мА соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Применяет технологию электронного дифференциального тока - работает даже при низком напряжении сети. Защита от перенапряжений реализована по технологии, обеспечивающей гашение импульсов до 6 кВ. Устройство относится к категории перенапряжения III - рассчитано на прямое подключение к распределительному щиту. Степень загрязнения 3 указывает на возможность эксплуатации в условиях с высоким уровнем пыли и влажности, но не во взрывоопасных зонах.

Преимущества

• Интегрированная защита от перенапряжений - исключает необходимость отдельного УЗИП
• Комбинированная защита (ток утечки + перегрузка/КЗ) - экономит место в щите
• Коммутируемый ноль - гарантирует полное отключение цепи при аварии
• Высокая отключающая способность (6 кА) - подходит для современных сетей с мощными источниками питания
• Длинная гарантия (7 лет) - подтверждает качество сборки и компонентов
• Поддержка широкого диапазона сечений проводов - универсальность при реконструкциях

Ограничения применения

• Не предназначен для постоянного подключения к сети с постоянным током - только переменный (AC)
• IP20 не обеспечивает защиту от брызг воды - нельзя устанавливать вне закрытых щитов
• Не подходит для помещений с экстремально высокой запылённостью (класс загрязнения выше 3)
• Не применяется в системах TN-C - требует наличия отдельного PE-проводника
• Не рекомендован для управления двигателями с частотным преобразователем - возможны ложные срабатывания

Примеры использования

• Щит квартиры - защита группы розеток в ванной комнате
• Производственный станок с металлообработкой - предотвращает удар током при пробое изоляции
• Освещение на крыльце или в подвале - защита от утечек при сырости
• Котельная или насосная - комплексная защита от перенапряжений и утечек
• Распределительный щит торгового центра - вместо нескольких отдельных устройств

Практические советы

• Перед первым включением всегда нажимайте кнопку «T» - она проверяет работоспособность дифзащиты
• При установке в старых щитах проверьте соответствие сечения вводного кабеля - 16 А требует минимум 2,5 мм2 меди
• Не используйте этот автомат как обычный рубильник - частые механические включения/выключения сокращают срок службы
• Если в щите несколько таких устройств - выбирайте селективную версию АД-4S для координации срабатывания
• При появлении периодических срабатываний - проверьте изоляцию проводки и наличие параллельных заземлений
• АД-4 16А/30мА от EKF PROxima лучше всего применять в новых проектах и при замене устаревших УЗО + автоматов - это снижает затраты на монтаж и обслуживание
