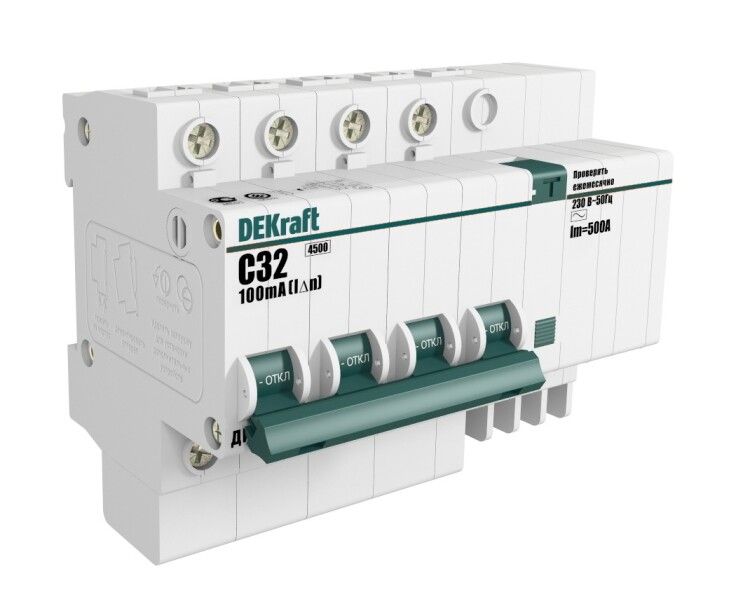

Выключатель автоматический дифференциального тока ДИФ-101 4п 16А C 30мА тип AC (7 мод) | 15020DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-101 от DEKRAFT - устройство для одновременной защиты от перегрузок, коротких замыканий и утечек тока в четырёхпроводных сетях 400 В. Подходит для промышленного и бытового использования, монтируется на DIN-рейку, имеет электронный блок дифференциальной защиты. Артикул 15020dek.

Назначение и область применения

ДИФ-101 защищает электрические цепи от двух видов опасностей: сверхтоков (при перегрузках и КЗ) и токов утечки (при прикосновении к токоведущим частям или повреждении изоляции). Устройство предназначено для установки в щитах с переменным током 50/60 Гц напряжением до 400 В. Применяется в жилых домах, офисах, производственных помещениях, на объектах с трёхфазными нагрузками - например, станках, насосах, системах вентиляции и кондиционирования.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может коммутировать без перегрева.
• Дифференциальный ток: 30 мА - порог чувствительности к утечкам. При превышении этого значения происходит отключение для предотвращения поражения током.
• Количество полюсов: 4 - защищает все три фазы и нейтраль одновременно. Нейтральный проводник коммутируется (отключается при срабатывании).
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током, таких как двигатели, освещение, бытовые приборы.
• Номинальная отключающая способность: 4,5 кА - способность безопасно отключить ток короткого замыкания до этой величины.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на импульсный или постоянный).
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазной сети 230/400 В.
• Ширина: 6,5 модулей (18 мм каждый) - занимает место в щите аналогично четырём обычным автоматам.
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и воды.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные медные провода.
• Климатическое исполнение: УХЛ4 - работает при температурах от -40 C до +60 C, подходит для неотапливаемых помещений.
• Частота: 50/60 Гц - совместим с сетями России, Европы и других стран.
• Способ монтажа: DIN-рейка - стандартный крепёж для промышленных и бытовых щитов.
• Глубина монтажа: 72 мм - требует достаточного внутреннего объёма щита.

Совместимость и монтаж

ДИФ-101 устанавливается на стандартную DIN-рейку типа TS35. Монтаж выполняется так же, как и для обычных автоматических выключателей: зажимаются клеммы под провода, устройство фиксируется на рейке защёлкой. Обязательно соблюдать полярность: входные контакты должны быть подключены со стороны питания, выходные - к нагрузке. Коммутируемый нейтраль обеспечивает полное отключение цепи при утечке - важно для безопасности. Подключаемые кабели не должны превышать 25 мм2. Для надёжного контакта рекомендуется использовать наконечники (штыревые или трубчатые).

Безопасность и стандарты

ДИФ-101 соответствует требованиям российских нормативов: ТР ТС 004/2011 (электромагнитная совместимость), ТР ТС 020/2011 (безопасность оборудования), а также международным стандартам МЭК 61009-1 и МЭК 61009-2-2. Соответствие гарантирует проверенную надёжность срабатывания при утечке 30 мА в течение 0,3 секунды. Также устройство прошло тестирование по ГОСТ Р 51329-99 на отказоустойчивость.

Преимущества

• Электронный блок дифференциальной защиты - высокая точность срабатывания, устойчивость к помехам и долгий срок службы.
• Коммутируемый нейтраль - полное отключение всех проводников при аварии, исключает риск остаточного потенциала.
• Поддержка широкого диапазона температур - можно устанавливать в холодных помещениях, на улице (в закрытых щитах).
• Совместимость с аксессуарами серии ВА-101 - возможность добавления сигнализации, дистанционного отключения или блокировки.
• Один корпус вместо двух устройств - экономия места в щите по сравнению с отдельными автоматом и УЗО.

Ограничения применения

• Не предназначен для защиты от постоянного тока утечки - не сработает при повреждении в цепях постоянного тока (например, в солнечных батареях или зарядных устройствах).
• IP20 не допускает установку во влажных местах без дополнительной защиты (например, в банях, подвалах без герметичных щитов).
• Не используется в сетях выше 400 В - применение в 690 В или 1000 В недопустимо.
• Не рекомендуется для нагрузок с очень высокими пусковыми токами (например, большие компрессоры или тяжёлые станки) - лучше выбрать характеристику D.

Примеры использования

• Защита группы розеток в квартире с плитой, стиральной машиной и посудомойкой.
• Щитовая защита трёхфазного конвейера на заводе с управлением через ПЛК.
• Общий ввод в административном здании перед распределением по этажам.
• Щит на даче с электрокотлом и насосом - обеспечивает безопасность даже при плохой изоляции старой проводки.

Практические советы

• Проверьте посадочный диаметр кабельных наконечников - они должны подходить под зажимы ДИФ-101 (до 25 мм2).
• Перед первым запуском обязательно нажмите кнопку «Тест» - она проверяет работоспособность дифференциального блока.
• Не используйте этот аппарат как обычный автомат без дифзащиты - он не заменяет УЗО, а является его интегрированной версией.
• При групповой защите нескольких контуров - убедитесь, что суммарный ток утечки всех потребителей не превышает 10–15 мА, чтобы избежать ложных срабатываний.
• Для сложных объектов рекомендуется использовать ДИФ-101 в сочетании с координированными автоматами ВА-101 - это создаёт многоступенчатую защиту.
