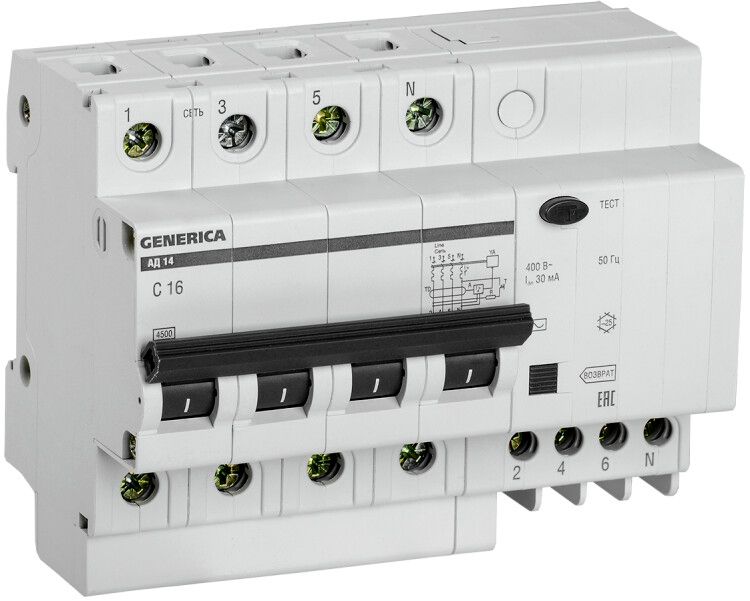

Выключатель автоматический дифференциального тока АД14 4п 16А C тип AC (6,5 мод) | MAD15-4-016-C-030 GENERICA IEK

Автоматический выключатель дифференциального тока АД14 от GENERICA и IEK — четырёхполюсное устройство на 16 А и 30 мА, предназначенное для защиты человека от поражения электрическим током, а также для предотвращения перегрузок и коротких замыканий в сетях переменного тока. Устройство монтируется на DIN-рейку и подходит для установки в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

АД14 защищает людей от поражения электрическим током при случайном контакте с токоведущими частями — благодаря чувствительности 30 мА, что соответствует требованиям безопасности для бытовых и общественных помещений. Также он отключает цепь при перегрузках и коротких замыканиях, выполняя функции обычного автомата. Подходит для использования в системах TN-S и TN-C-S, где требуется одновременная коммутация всех фаз и нулевого провода. Применяется в распределительных щитах квартир, офисов, производственных участков, насосных станций и других местах с повышенной опасностью поражения током.

Технические характеристики

• Номинальный ток: 16 А — максимальный постоянный ток, который выдерживает устройство без срабатывания
• Дифференциальный ток срабатывания: 30 мА — чувствительность к утечкам, достаточная для защиты жизни человека
• Количество полюсов: 4 — коммутируются три фазы и нейтраль (нейтраль размыкается при срабатывании)
• Тип утечки: AC — реагирует на переменный ток утечки, наиболее распространённый в бытовой и промышленной сети
• Номинальное напряжение: 400 В — работает в трёхфазных сетях 230/400 В
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить цепь при токе КЗ до 4500 А
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение, оборудование)
• Модульная ширина: 6,5 модулей — занимает место на DIN-рейке шириной 117 мм (1 модуль = 17,5 мм)
• Степень защиты: IP20 — защищён от доступа пальцев и предметов >12,5 мм, но не от пыли и воды
• Частота: 50 Гц — предназначено для сетей стандарта Европы и России
• Класс токоограничения: 3 — обеспечивает высокую скорость отключения при КЗ, снижая тепловые повреждения
• Глубина монтажа: 75 мм — требует свободного пространства в щите для правильной установки
• Срок службы: 15 лет — рассчитан на длительную работу при соблюдении условий эксплуатации

Совместимость и монтаж

АД14 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа необходима глубина щита не менее 75 мм. Устройство совместимо с другими компонентами серии АД14 и может использоваться в составе сборок от GENERICA и IEK. Обязательно подключение нейтрали — она размыкается при срабатывании, что важно для полноценной защиты. Нельзя использовать вместо него двухполюсный аппарат в трёхфазных цепях. Монтаж следует выполнять при отключённом питании; после установки проверяйте надёжность зажимов и целостность изоляции.

Безопасность и стандарты

АД14 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1, которые регламентируют устройства защитного отключения (УЗО). Сертифицирован для применения в электросетях с напряжением до 400 В переменного тока. Компоненты выполнены из самозатухающих материалов, исключающих распространение пламени. Работает в температурном диапазоне от -25°C до +40°C.

Преимущества

• Объединяет функции УЗО и автоматического выключателя — экономит место в щите
• Коммутация нейтрали повышает уровень безопасности при аварийных ситуациях
• Класс токоограничения 3 обеспечивает минимальное воздействие тока КЗ на проводку
• Имеет индикатор состояния — позволяет визуально определить причину отключения (утечка или перегрузка)
• Подтверждённый срок службы 15 лет — снижает затраты на обслуживание

Ограничения применения

• Не подходит для цепей с постоянным током утечки (DC) — только для переменного (AC)
• Не защищает от импульсных помех и высокочастотных утечек — для таких задач нужны специальные устройства (тип B или F)
• IP20 не допускает установку во влажных помещениях без корпуса — нельзя монтировать в уличных щитах или банях без дополнительной защиты
• Не рекомендуется для мощных двигателей с высоким пусковым током (>8×Iн) — возможны ложные срабатывания
• Требует точного подбора сечения кабеля — при превышении нагрузки выше 16 А будет срабатывать даже без утечки

Примеры использования

• Защита группы розеток в ванной комнате квартиры
• Щит питания конвейера на заводе с трёхфазным двигателем
• Распределительный щит административного здания, где есть несколько групп потребителей
• Электроустановка насосной станции с подводом кабеля от трёхфазной сети
• Линии освещения и оборудования в торговых центрах

Практические советы

• Перед установкой проверьте соответствие сечения кабеля номинальному току 16 А — минимум 2,5 мм² медного провода
• При подключении соблюдайте полярность: L1-L2-L3-N должны быть правильно соединены с соответствующими клеммами
• После монтажа обязательно протестируйте кнопкой “T” — если не сработает, устройство браковано или некорректно подключено
• Не используйте АД14 в качестве единственной защиты на всей квартире — лучше применять многоступенчатую схему с координацией
• При замене старого УЗО убедитесь, что новый имеет ту же модульную ширину (6,5) и глубину (75 мм) — иначе не войдёт в щит
• Для промышленных объектов с частыми перебоями напряжения рекомендуется дополнительно установить стабилизатор или фильтр
