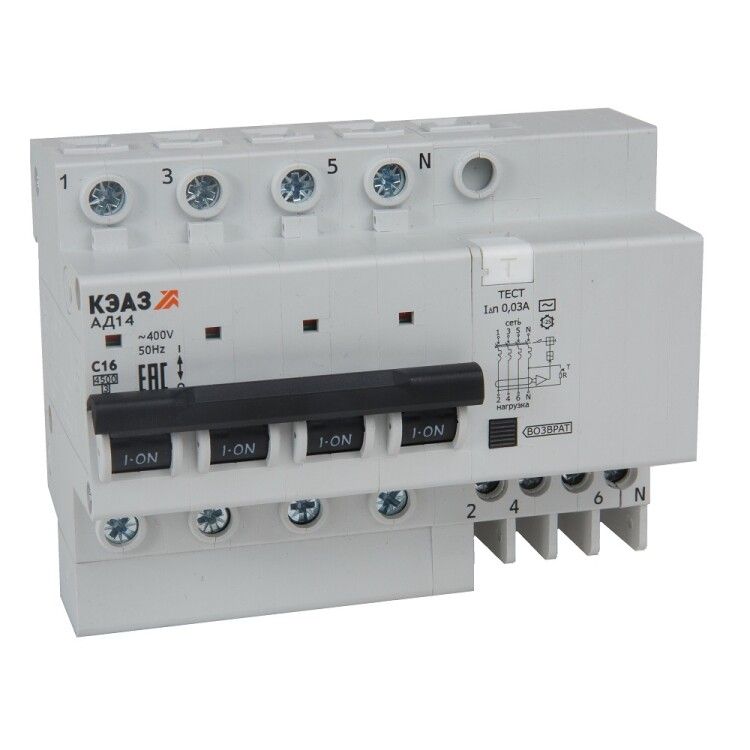

Выключатель автоматический дифференциального тока с защитой от сверхтоков 4п C 16А 30мА 4.5кА АД14-42C16-AC-УХЛ4 КЭАЗ 318384

Автоматический выключатель дифференциального тока с защитой от сверхтоков 4 полюса C 16А 30мА 4.5кА АД14-42C16-АC-УХЛ4 от КЭАЗ предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и офисных сетях. Этот дифференциальный автомат сочетает функции УЗО и автоматического выключателя в одном устройстве.

Назначение и область применения

Автоматический выключатель дифференциального тока с защитой от сверхтоков 4 полюса C 16А 30мА 4.5кА АД14-42C16-АC-УХЛ4 защищает цепи от двух видов опасностей: утечек тока (например, при прикосновении к оголённым проводам) и перегрузок/коротких замыканий. Подходит для установки в распределительных щитках жилых домов, квартир, офисов, магазинов и других помещений с однофазной или трёхфазной сетью 400 В. Особенно эффективен там, где есть повышенная влажность (кухни, ванные комнаты) или используется мощное оборудование — компьютеры, принтеры, кондиционеры.

Технические характеристики

• Номинальный ток: 16 А — максимальный постоянный ток, который выдерживает автомат без отключения;
• Дифференциальный ток: 30 мА — чувствительность к утечкам; при превышении этого значения автомат отключится, чтобы предотвратить удар током;
• Количество полюсов: 4 — защищает все фазы и ноль одновременно, что важно для трёхфазных систем с коммутируемым нулём;
• Номинальное напряжение: 400 В — рассчитан на сети переменного тока 230/400 В;
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить цепь даже при большом токе короткого замыкания;
• Тип тока утечки: AC — реагирует только на синусоидальные утечки (типичные для бытовой техники); не сработает на импульсные или постоянные утечки;
• Характеристика срабатывания: C — подходит для нагрузок с высокими пусковыми токами, например, двигатели, насосы, компрессоры;
• Класс токоограничения: 3 — обеспечивает быстрое ограничение тока при КЗ, снижая риск повреждения оборудования;
• Отключение без задержки — срабатывает сразу после обнаружения утечки или перегрузки;
• Ширина: 7,5 модулей — занимает место в щите, эквивалентное четырём обычным автоматам;
• Максимальное сечение провода: 25 мм² — для однопроволочных и многопроволочных жил;
• Глубина монтажа: 75 мм — требует достаточного места внутри щита;
• Степень защиты IP20 — защищён от прикосновения к токоведущим частям, но не от пыли и влаги; применяется только во внутренних щитах;
• Рабочий диапазон температур: -25…+55 °C — можно использовать в неотапливаемых помещениях, в том числе на балконах или в подъездах;
• Степень загрязнения: 3 — допускает наличие пыли и временной проводящей среды (например, конденсат) в зоне установки;
• С коммутируемым нейтральным проводником — ноль также отключается при срабатывании, что повышает безопасность.

Совместимость и монтаж

Автоматический выключатель дифференциального тока с защитой от сверхтоков 4 полюса C 16А 30мА 4.5кА АД14-42C16-АC-УХЛ4 монтируется на DIN-рейку шириной 35 мм. Для подключения используйте провода сечением до 25 мм² — как однопроволочные, так и многопроволочные. Обязательно соблюдайте полярность: входные клеммы помечены L1–L3 и N, выходные — соответственно. Нельзя подключать к нему цепи с постоянным током или сильными импульсными утечками — он не предназначен для таких задач. Убедитесь, что в щите достаточно места: глубина устройства 75 мм, а ширина — 7,5 модуля. Монтаж возможен только в закрытых щитах с классом защиты не ниже IP54.

Безопасность и стандарты

Автомат соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 60947-2. Применяет технологию дифференциальной защиты, обеспечивающую срабатывание при утечке 30 мА — уровне, считающимся безопасным для человеческой жизни. Класс токоограничения 3 гарантирует минимальную тепловую энергию при КЗ, снижая риск возгорания. Устройство прошло испытания на механическую прочность, термическую стойкость и надёжность контактов.

Преимущества

• Объединяет два типа защиты — от утечек и от перегрузок — в одном корпусе, экономя место в щите;
• Высокая отключающая способность (4,5 кА) делает его подходящим для современных сетей с большим количеством потребителей;
• Срабатывание без задержки обеспечивает мгновенную защиту при аварии;
• Коммутируемый ноль повышает уровень безопасности при обслуживании и ремонте;
• Индикатор состояния позволяет легко определить причину отключения — утечка или перегрузка;
• Произведён на КЭАЗ — заводе с более чем 70-летним опытом производства электротехнической аппаратуры.

Ограничения применения

• Не подходит для цепей с постоянным током (DC) или импульсными утечками — тип AC не реагирует на них;
• IP20 не защищает от воды и пыли — нельзя устанавливать вне щита или в сырых местах без дополнительной защиты;
• Не рекомендован для питания оборудования с очень высокими пусковыми токами (более 10×Iн), например, крупных двигателей — лучше выбрать характеристику D;
• Не следует использовать в качестве единственного средства защиты на всей квартире — рекомендуется применять групповые автоматы с меньшим номиналом;
• Не работает при отсутствии заземления — хотя и отключает при утечке, но эффективность снижается без контура заземления.

Примеры использования

• Защита группы розеток в кухне — предотвращает удар током при использовании микроволновки, кофеварки, блендера;
• Щитовая в офисе — защищает серверы, принтеры, освещение и кондиционеры от пробоя изоляции;
• Подъездный щит в многоэтажном доме — обеспечивает безопасность при случайном прикосновении к оголённому проводу;
• Торговый зал с холодильными установками — защищает от утечек через нагревательные элементы и компрессоры.

Практические советы

• Перед установкой проверьте, что сечение проводов не превышает 25 мм² — иначе контакт будет плохим, и автомат перегреется;
• Проверяйте работу кнопки «Тест» ежемесячно — она имитирует утечку и подтверждает работоспособность;
• Если автомат часто отключается — проверьте изоляцию проводов, состояние розеток и подключённой техники;
• При замене старого УЗО на этот дифавтомат — учтите, что он займёт больше места в щите (7,5 модулей);
• Для больших объектов с несколькими группами — используйте несколько АД14-42C16-АC-УХЛ4 вместо одного на всю сеть — это повысит точность диагностики отказов.
