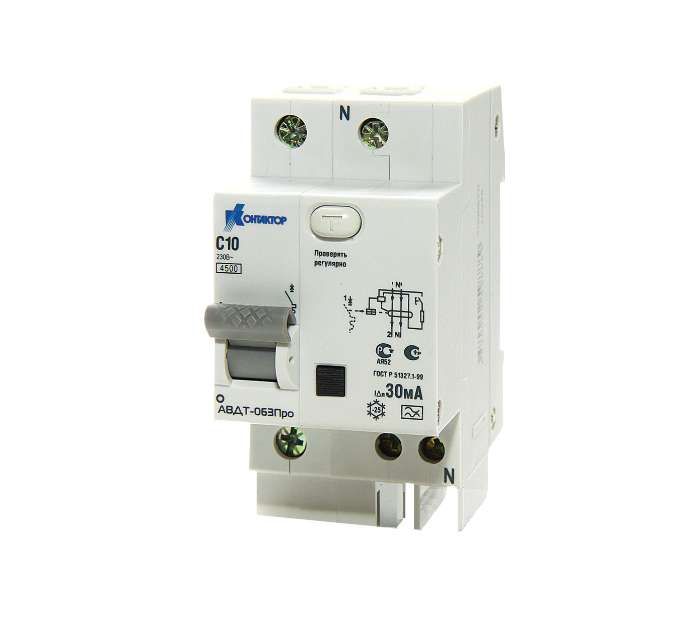

Выключатель автоматический дифференциального тока АД-063, 4P, 16А, Idn-30mA, тип А | 7000641 Контактор (Legrand)

Автоматический дифференциальный выключатель АД-063 от Контактор Ульяновск - это устройство защиты от токов утечки и перегрузок для четырёхпроводных сетей переменного тока. Он сочетает функции автомата и УЗО в одном корпусе, обеспечивая безопасность людей и оборудования в бытовых и промышленных объектах.

Назначение и область применения

АД-063 предназначен для защиты электрических цепей от:

• токов утечки (например, при прикосновении человека к оголённым проводникам);
• перегрузок и коротких замыканий;
• повреждений изоляции кабелей.

Подходит для установки в распределительных щитах жилых домов, офисов, складов и торговых помещений. Особенно эффективен там, где используются электроинструменты, компьютеры, бытовая техника и другое оборудование с возможностью возникновения импульсных токов утечки.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может проводить без срабатывания.
• Дифференциальный ток: 30 мА - чувствительность к утечкам; сработает при токе выше этого значения, что соответствует требованиям безопасности для защиты людей.
• Тип дифференциального тока: A - реагирует на переменный ток утечки и импульсные (полуволновые) токи, характерные для современной электроники (например, ИБП, светодиодные драйверы, компьютеры).
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе после отключения.
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 380/220 В.
• Характеристика расцепителя: C - срабатывает при кратковременных перегрузках до 5–10 кратном номинале, подходит для нагрузок с пусковыми токами (электродвигатели, насосы, освещение).
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании с током до этой величины.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и влаги. Применяется только внутри закрытых щитов.
• Способ монтажа: на DIN-рейку шириной 35 мм - совместим со стандартными распределительными щитами.
• Количество модулей: 7,5 - занимает 7,5 стандартных модулей на рейке, требует достаточного места в шкафу.
• Частота: 50 Гц - для сетей России и стран СНГ.
• Климатическое исполнение: УХЛ3 - допускает работу при температуре от −25C до +40C и повышенной влажности, но не в открытых помещениях.

Совместимость и монтаж

АД-063 устанавливается на DIN-рейку в распределительном щите. Для правильного подключения необходимо соблюдать полярность: входные клеммы помечены L1/L2/L3/N, выходные - T1/T2/T3/TN. Все четыре полюса должны быть подключены, иначе защита не будет работать. Подключение нуля обязательно - устройство контролирует баланс между фазами и нулём. Монтаж выполняется при отключенном питании. После установки рекомендуется проверить работу кнопкой «Тест».

Безопасность и стандарты

АД-063 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1, которые регламентируют безопасность устройств типа RCBO. Защита от токов утечки 30 мА соответствует нормам для предотвращения поражения электрическим током. Отключение происходит менее чем за 0,3 секунды при достижении порога утечки.

Преимущества

• Объединяет два функционала - автоматический выключатель и УЗО - в одном устройстве, экономя место в щите.
• Тип «А» позволяет надёжно работать с оборудованием, использующим импульсные преобразователи (LED-освещение, зарядные устройства, серверы).
• Четыре полюса обеспечивают полное отключение всех проводников, включая ноль, что повышает безопасность при обслуживании.
• Надёжная механическая конструкция и высокая отключающая способность (4,5 кА) подходят для условий городской и промышленной электросети.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли.
• Не подходит для цепей с постоянным током (DC) - работает только с переменным током 50 Гц.
• Не рекомендуется использовать в местах с частыми скачками напряжения или вибрацией без дополнительной защиты.
• Не заменяет заземление - является дополнительной мерой защиты, а не основной.
• Требует свободного доступа для тестирования и обслуживания - нельзя монтировать в труднодоступных местах.

Примеры использования

• Защита группы розеток в кухне или ванной комнате - особенно актуально при наличии стиральной машины, бойлера, микроволновки.
• Щит на этаже многоквартирного дома - один АД-063 может защищать несколько комнат.
• Электрооборудование на складе: конвейеры, насосы, светильники с LED-драйверами.
• Офисные помещения с большим количеством компьютеров, принтеров и другой электроники, генерирующей импульсные токи утечки.

Практические советы

• Выбирая АД-063, убедитесь, что ваш щит имеет достаточно места - он занимает 7,5 модулей. Лучше планировать расстановку заранее.
• Проверяйте работу устройства ежемесячно кнопкой «Тест». Это гарантирует, что защита остаётся активной.
• Не подключайте ноль от другого УЗО - каждый АД-063 должен иметь свою независимую нулевую шину.
• Если в цепи есть частые ложные срабатывания - возможно, проблема в старой изоляции кабеля или неисправном оборудовании. Не игнорируйте такие сигналы.
• АД-063 - часть серии RCBO. Если вам нужна аналогичная защита с другими параметрами (например, 25 А или 10 мА), ищите другие модели из той же серии.
