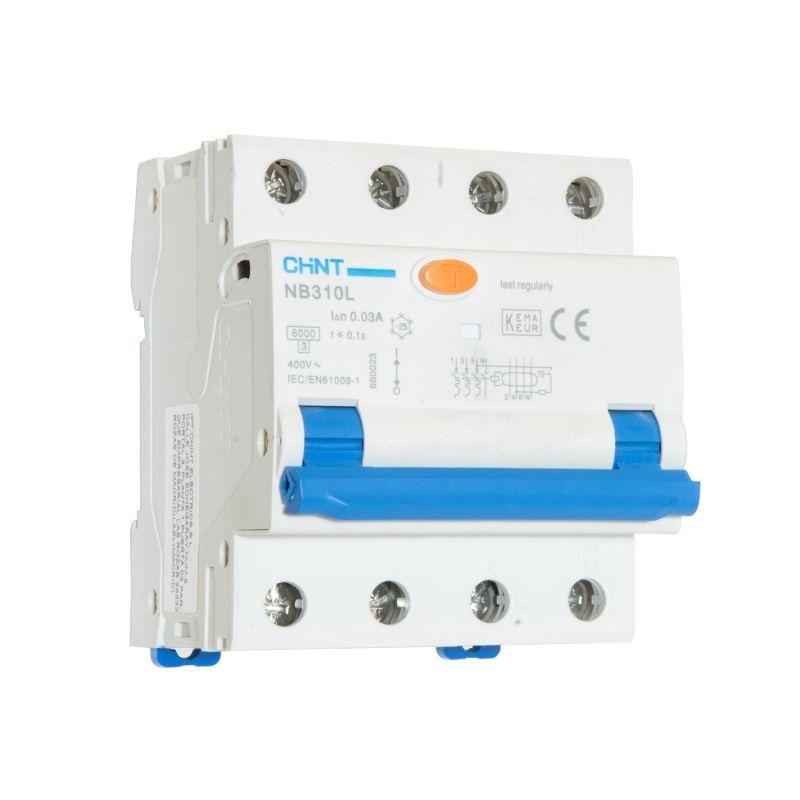

Выключатель автоматический дифференциального тока NB310L 3P+N 16A 30mA, тип A, х-ка C, 6kA (R) | 660013 CHINT

Автоматический выключатель дифференциального тока NB310L/3N от CHINT - четырёхполюсное устройство 3P+N с номинальным током 16 А и чувствительностью 30 мА типа A, предназначенное для защиты людей от поражения электрическим током, предотвращения возгораний из-за утечек тока и обеспечения надёжной работы электросетей в жилых, коммерческих и промышленных объектах.

Назначение и область применения

Устройство NB310L/3N защищает человека от поражения электрическим током при косвенном прикосновении к повреждённому оборудованию, а также предотвращает возгорания, вызванные утечками тока в проводке. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и других объектов с однофазными и трёхфазными сетями переменного тока. Применяется там, где требуется высокая степень безопасности - например, в ванных комнатах, кухнях, мастерских, на участках с повышенной влажностью или наличием металлических конструкций.

Технические характеристики

• Номинальный ток: 16 А
• Номинальный ток утечки: 30 мА (0,03 А) - чувствительность для защиты людей
• Тип дифференциального тока: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от современных преобразователей частоты, светодиодных светильников, зарядных устройств)
• Характеристика срабатывания: C - отключение при кратковременных перегрузках (до 5–10 крат номинала), подходит для оборудования с пусковыми токами (двигатели, насосы, компрессоры)
• Номинальное напряжение: 400 В (между фазами), 230 В (между фазой и нулём)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при максимальном токе КЗ до 6000 А
• Количество полюсов: 4 (3P+N) - три фазы + нейтраль, все полюса отключаются одновременно
• Отключение незащищенной нейтрали: да - ноль размыкается вместе с фазами, исключает опасность сохранения потенциала на нейтрали после отключения
• Напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к скачкам напряжения (молнии, коммутационные броски)
• Род тока: переменный (AC), 50/60 Гц
• Степень защиты: IP20 - защита от прикосновения пальцами и твёрдыми предметами >12,5 мм, не защищён от воды
• Рабочая температура: от -25 C до +40 C
• Ширина по модулям: 4 (стандартная DIN-рейка 35 мм)
• Механическая износостойкость: 10 000 циклов включения/отключения
• Электрическая износостойкость: 2 000 циклов при номинальной нагрузке

Совместимость и монтаж

Устройство NB310L/3N монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки осуществляется с нижней стороны - так же, как и входные провода, что соответствует требованиям ПУЭ для удобства обслуживания. Учитывайте посадочные размеры: устройство занимает 4 модуля (72 мм), поэтому в щите должно хватить места. Нейтраль подключается к клемме N, помеченной на корпусе. Все фазы L1, L2, L3 подключаются последовательно. Для правильной работы важно соблюдать полярность: ноль не должен быть подключен через другую защиту или рубильник до этого автомата.

Безопасность и стандарты

NB310L/3N соответствует международным стандартам IEC 61009-1 и IEC 61008-1 для автоматических выключателей дифференциального тока. Конструкция - электромеханическая, то есть работает даже при отсутствии внешнего питания, что делает её надёжнее электронных аналогов. Индикатор на лицевой панели показывает состояние контактов: красное окно = отключено, белое = включено. Работает в условиях степени загрязнения 2 - допустимо наличие пыли, но не токопроводящей или агрессивной.

Преимущества

• Защита от всех видов утечек - тип A обеспечивает безопасность при использовании современной бытовой техники с выпрямителями (стиральные машины, ИБП, LED-освещение)
• Отключение нейтрали снижает риск поражения при аварийных ситуациях
• Высокая механическая и электрическая долговечность - подходит для мест с частыми операциями включения/отключения
• Наличие тестовой кнопки позволяет ежемесячно проверять исправность без специнструментов
• Электромеханическая схема - не зависит от сети, работает даже при обрыве нуля

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50/60 Гц
• IP20 не защищает от влаги - нельзя устанавливать вне помещения, в сырых зонах без дополнительной защиты (короба, герметичные щиты)
• Не подходит для защиты мощных двигателей с очень высокими пусковыми токами (>10×Iн) - возможны ложные срабатывания
• Не имеет функции защиты от перенапряжения - требует отдельной установки УЗИП при наличии риска грозовых перенапряжений
• Не рекомендуется использовать вместо обычного автомата - это дифавтомат, он не заменяет УЗО+автомат в паре, если нужна гибкая настройка

Примеры использования

• Щит этажный в многоквартирном доме - защита группы розеток в ванной комнате
• Производственный станок с ЧПУ - защита от утечек через изолированные двигатели и преобразователи частоты
• Кофейный аппарат в кафе - предотвращение удара током при пробое нагревательного элемента
• Освещение в подвале с люминесцентными лампами - тип A реагирует на пульсации от стартеров
• Зарядная станция для электрокаров - защита от утечек через DC-аккумуляторы и преобразователи

Практические советы

• Проверяйте работу NB310L/3N каждый месяц - нажимайте кнопку «Тест». Если устройство не отключится, замените его немедленно.
• При монтаже не соединяйте ноль с заземлением после автомата - это вызовет ложные срабатывания.
• Если в системе используется несколько таких устройств, убедитесь, что они согласованы по времени срабатывания - чтобы не было селективных отказов.
• Для сложных систем можно заказать версию с вспомогательным контактом XF9 - он передаёт сигнал о состоянии отключения в систему управления.
• Не используйте этот автомат как основной вводный - он рассчитан на групповые цепи, а не на весь дом. Для ввода выбирайте более высокий номинал (25–40 А).
