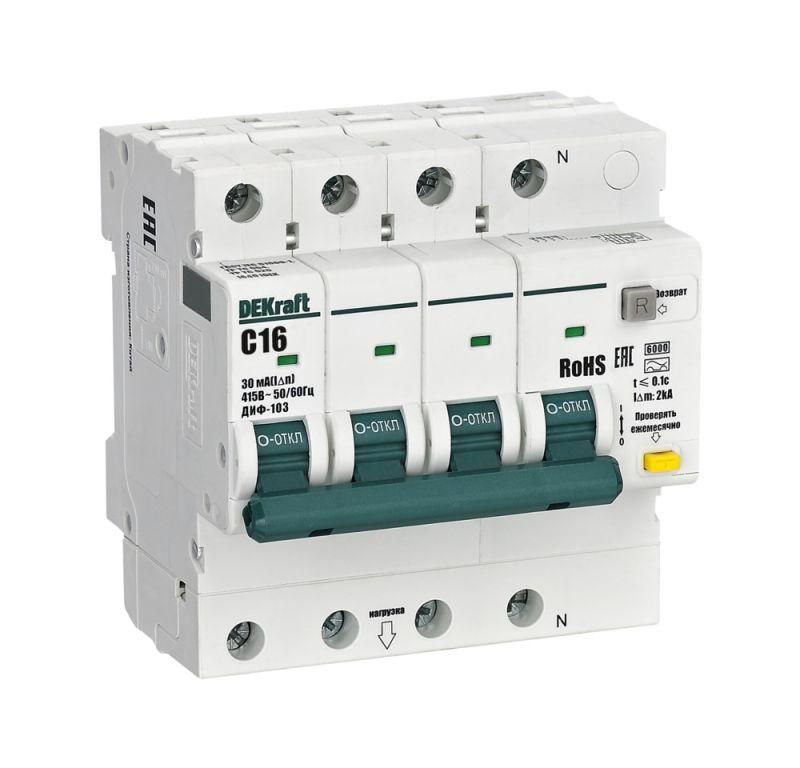

Выключатель автоматический дифференциального тока АВДТ 3P+N 16А 30мА AC х-ка C ДИФ-103 6кА | 16401DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-103 6кА от DEKraft обеспечивает комплексную защиту от перегрузки, короткого замыкания и утечки тока до 30 мА. Подходит для установки в щитах жилых, офисных и промышленных объектах, где важна безопасность людей и оборудования.

Назначение и область применения

ДИФ-103 6кА - это устройство защитного отключения (УЗО) с встроенной тепломагнитной защитой. Он защищает цепи от:

• перегрузки и короткого замыкания (через характериcтику срабатывания C);
• утечки переменного тока (тип AC), например, при повреждении изоляции или случайном прикосновении к токоведущим частям.

Применяется в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), групповых щитах освещения и силовых цепях в зданиях административного, коммерческого и промышленного назначения. Особенно актуален там, где есть риск поражения электрическим током - в ванных комнатах, кухнях, мастерских, на производстве.

Технические характеристики

• Тип тока: переменный (AC), частота 50/60 Гц
• Номинальный ток: 16 А - максимальный постоянный ток, который выдерживает устройство без срабатывания
• Номинальный дифференциальный ток: 30 мА - чувствительность к утечке, достаточна для защиты жизни человека
• Количество полюсов: 4 (3 фазы + N - нейтраль)
• Номинальное напряжение: 415 В (до 500 В изоляции)
• Отключающая способность: 6 кА - способность безопасно прервать ток КЗ
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники)
• Тип устройства: электронный - работает даже при снижении напряжения сети
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Ширина модуля: 88,5 мм - занимает 4 модуля на DIN-рейке
• Глубина монтажа: 73 мм - требует соответствующего места в щите
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления

Совместимость и монтаж

ДИФ-103 6кА монтируется на стандартную DIN-рейку 35 мм. Устройство имеет четыре входа/выхода: L1, L2, L3 и N. Нейтральный проводник обязательно проходит через аппарат - его нельзя отключать или перемыкать. Для правильного подключения следите за полярностью: N-проводник должен быть подключен к клемме, обозначенной буквой “N”.

Подключение выполняйте при отключенном питании. После монтажа проверьте работоспособность: нажмите кнопку “T” (Test) - устройство должно отключиться. Кнопка “R” (Reset) используется для возврата в рабочий режим после срабатывания.

Устройство совместимо с аксессуарами серии ВА-101 - например, с дополнительными контактами, блокировками и сигнализацией.

Безопасность и стандарты

• Соответствует требованиям стандарта EN 61009-1 (УЗО с защитой от перегрузки)
• Соответствует нормативам RoHS 2.0 - не содержит опасных веществ
• Электронный тип срабатывания гарантирует работу даже при просадке напряжения
• Индикатор состояния контактов (окошко) показывает механическое положение - “I” (вкл.) / “O” (выкл.)
• Индикация срабатывания по утечке: кнопка “R” выпирает при отключении от дифференциального тока - отличает её от срабатывания по перегрузке

Преимущества

• Боковые каналы охлаждения - снижают нагрев при длительной работе, увеличивают срок службы
• Яркая индикация срабатывания по утечке - позволяет быстро определить причину отключения
• Унифицированные аксессуары - можно легко добавить дистанционное управление или сигнализацию
• Надёжная конструкция корпуса - устойчива к механическим воздействиям
• Одинаковый форм-фактор с другими устройствами серии - удобно компоновать щиты

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 исключает внешние воздействия
• Не реагирует на постоянный ток утечки - только на переменный (AC)
• Не рекомендуется использовать в сетях с высокими гармоническими искажениями - возможны ложные срабатывания
• Не подходит для цепей с частотой выше 60 Гц
• Требуется минимум 73 мм глубины в щите - не поместится в малогабаритных корпусах

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Вводный автомат в ГРЩ многоквартирного дома
• Защита электродвигателя насоса в системе водоснабжения
• Распределительный щит торгового центра с осветительными и силовыми линиями
• Линии питания станков с ЧПУ в цеху - где требуется баланс между надёжностью и отказоустойчивостью

Практические советы

• Выбирайте ДИФ-103 6кА только для цепей с нейтральным проводником - он обязателен для работы устройства
• Проверяйте соответствие посадочного размера: 88,5 мм - убедитесь, что в вашем щите хватает места
• Не используйте этот автомат вместо обычного автомата в цепях без риска утечки - это экономически невыгодно
• Перед первым включением всегда нажмите кнопку Test - это проверяет исправность внутренней схемы
• При частых срабатываниях - проверяйте изоляцию подключённых приборов, особенно старую проводку
• Для сложных систем лучше применять координированную защиту: ДИФ-103 6кА на вводе, более чувствительные УЗО на ответвлениях
