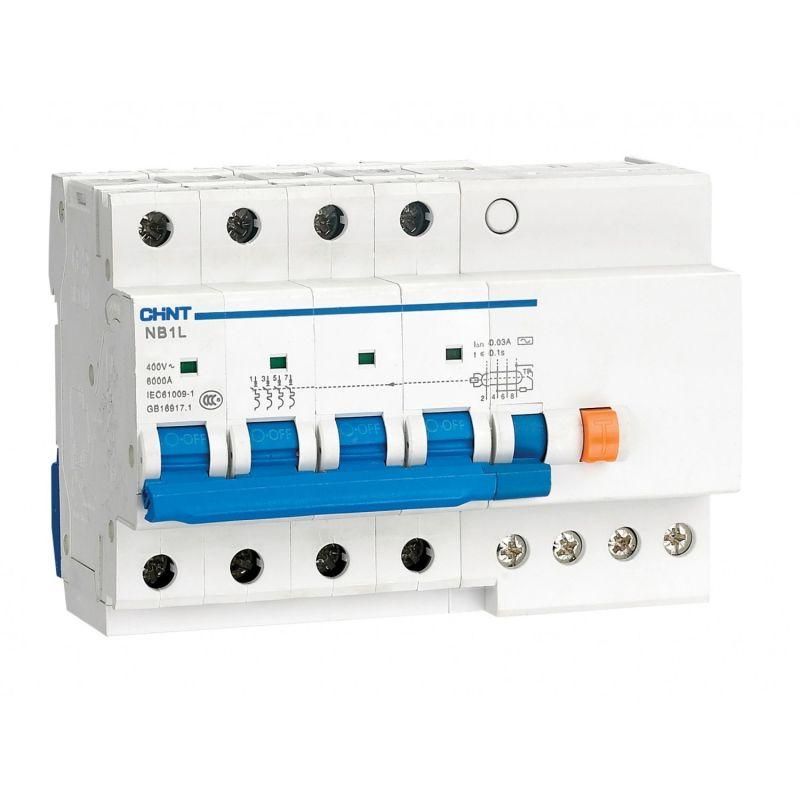

Выключатель автоматический дифференциального тока NB1L-40 4P C16 30mA тип AC 6kA (R) | 198111 CHINT

Автоматический выключатель дифференциального тока NB1L-40 (R) - четырёхполюсное устройство с номинальным током 16 А и чувствительностью 30 мА, предназначенное для защиты людей от поражения электрическим током, предотвращения возгораний из-за утечек тока и обеспечения надёжной работы электросетей в жилых, коммерческих и промышленных объектах. Бренд CHINT гарантирует соответствие устройства международным требованиям безопасности и долговечность в условиях эксплуатации.

Назначение и область применения

Автоматический выключатель дифференциального тока NB1L-40 (R) сочетает функции обычного автоматического выключателя и устройства защитного отключения (УЗО). Он защищает от:

• поражения электрическим током при косвенном прикосновении (утечка тока ≥30 мА);
• возгораний, вызванных утечками тока через изоляцию;
• перегрузок и коротких замыканий в сети переменного тока.

Применяется в распределительных щитах жилых домов, офисов, производственных помещений, где требуется высокая степень электробезопасности - например, в помещениях с повышенной влажностью (ваннные комнаты, кухни), на участках с мощными электроприборами или групповой нагрузкой.

Технические характеристики

• Род тока: переменный (AC), 50/60 Гц
• Номинальный ток: 16 А
• Номинальный дифференциальный ток: 30 мА (чувствительность для защиты человека)
• Тип дифференциального тока: AC - реагирует на синусоидальную утечку (типична для бытовой техники и оборудования)
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, насосы, компрессоры)
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Количество полюсов: 4 - защищает все фазы и ноль одновременно
• Напряжение изоляции (Ui): 500 В
• Импульсное выдерживаемое напряжение (Uimp): 4 кВ - устойчив к скачкам напряжения
• Степень защиты (IP): IP20 - защита от прикосновения пальцами и твёрдыми предметами >12 мм, но не от воды и пыли
• Модульная ширина: 7 модулей (17,5 мм каждый)
• Рабочая температура: от -25C до +40C
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренная влажность

Совместимость и монтаж

Автоматический выключатель дифференциального тока NB1L-40 (R) монтируется на стандартную DIN-рейку 35 мм. Подключение проводов - с нижней стороны, что соответствует современным нормам сборки щитов. Устройство совместимо со всеми сериями автоматических выключателей CHINT NB1L, а также с другими компонентами, установленными на одной рейке.

При установке важно соблюдать полярность: входные провода (от источника питания) подключаются сверху, выходные - снизу. Нулевой провод обязательно проходит через аппарат, так как он четырёхполюсный и размыкает N-проводник при срабатывании.

Для удобства диагностики предусмотрен индикатор положения контактов - окно показывает, находится ли выключатель во включенном (ON) или отключенном (OFF) состоянии.

Безопасность и стандарты

Устройство соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1, которые регламентируют безопасность дифференциальных автоматов. Электромеханическая конструкция обеспечивает работу даже при отсутствии внешнего питания - срабатывание происходит за счёт дифференциального трансформатора, а не электроники. Это повышает надёжность в случае сбоев в сети.

Преимущества

• Высокая точность срабатывания при утечке 30 мА - оптимально для защиты жизни человека
• Комбинированная защита: перегрузка + КЗ + утечка - один прибор вместо двух
• Электромеханическая схема - работает без внешнего питания, отказоустойчив
• Индикация положения контактов - позволяет быстро определить причину отключения
• Широкий диапазон рабочих температур - подходит для холодных и теплых помещений
• Готов к использованию в системах TN-S и TN-C-S

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток (AC)
• Тип AC не реагирует на пульсирующие постоянные токи утечки (например, от импульсных блоков питания) - для таких случаев нужен тип A
• IP20 не обеспечивает защиту от брызг и влаги - нельзя устанавливать вне закрытых щитов или в сырых местах без дополнительной защиты
• Не рекомендован для частых операций включения/выключения - механический ресурс ограничен 100 000 циклов, электрический - всего 2000
• Не подходит для защиты цепей с высоким уровнем помех (например, частотные преобразователи) - возможны ложные срабатывания

Примеры использования

• Защита группы розеток в кухне или ванной комнате многоквартирного дома
• Щитовая защита для конвейера, насосной станции или воздушного компрессора на заводе
• Обеспечение безопасности в торговых центрах, больницах, школах - там, где есть много пользовательского оборудования
• Дополнительная защита для электроплит, стиральных машин, бойлеров

Практические советы

• Проверяйте исправность NB1L-40 (R) ежемесячно - нажимайте кнопку «Тест». Если выключатель не отключается, замените его.
• При установке в щитке учитывайте ширину - 7 модулей требуют достаточного места рядом с другими устройствами.
• Если в вашей сети есть оборудование с импульсными нагрузками (LED-драйверы, ИБП, ЧРП), рассмотрите переход на тип A (например, NB1L-40 A 30 мА).
• Для удалённой сигнализации срабатывания можно заказать дополнительные модули: XF9 (контакт состояния) или XF9J (сигнал аварии).
• Не используйте этот автомат как основной вводный - его отключающая способность 6 кА недостаточна для крупных объектов с высоким током КЗ. Для этого нужны модели с 10 кА и выше.
