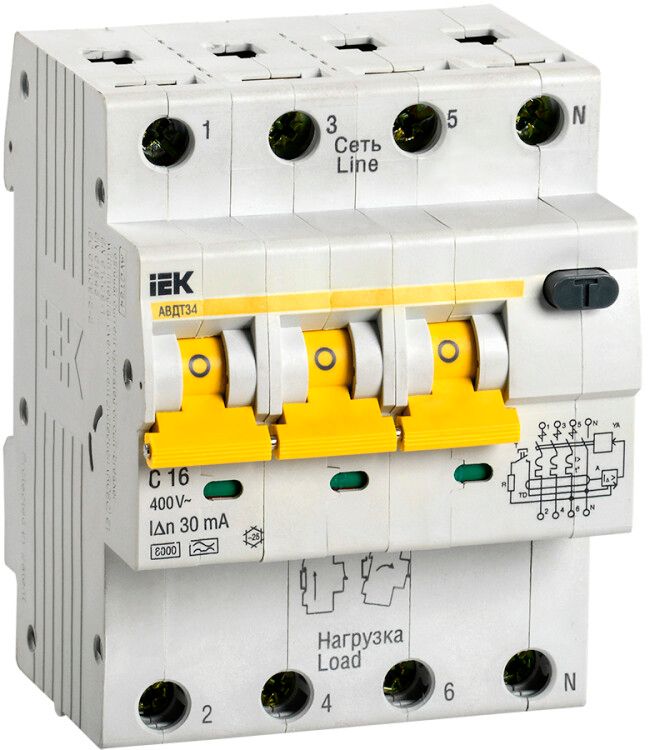

Выключатель автоматический дифференциального тока 4п (3P+N) C 16А 30мА тип A 6кА АВДТ-34 KARAT IEK MAD22-6-016-C-30

Автоматический выключатель дифференциального тока АВДТ-34 от IEK предназначен для защиты людей от поражения электрическим током, предотвращения пожаров из-за утечек тока и обеспечения защиты от перегрузок и коротких замыканий в трёхфазных сетях переменного тока. Устройство совмещает функции дифференциальной защиты и автоматического выключателя типа C, имеет четыре полюса (3P+N) и рассчитано на установку на DIN-рейку. Артикул АВДТ-34 соответствует сериям KARAT и используется в промышленных объектах.

Назначение и область применения

АВДТ-34 защищает от опасных утечек тока величиной свыше 30 мА - это уровень, при котором возможна угроза жизни человеку. Он также отключает цепь при перегрузках и коротких замыканиях, сочетая в себе функции УЗО и автомата. Применяется в промышленных распределительных щитах: на входе в оборудование, у станков, конвейеров, насосных систем и других мощных потребителей. Подходит для установки в помещениях с нормальными условиями эксплуатации - офисах, цехах, складах.

Технические характеристики

• Номинальный ток: 16 А - допустимая постоянная нагрузка без срабатывания
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, безопасная для человека
• Количество полюсов: 4 (3P+N) - три фазы и нейтраль, все коммутируются
• Тип по току утечки: A - реагирует на переменный и импульсный постоянный ток утечки (например, от частотных преобразователей)
• Номинальная отключающая способность: 6 кА - способен отключить цепь даже при максимальном КЗ в сети
• Номинальное напряжение: 400 В - для трёхфазной сети 380/220 В
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала, подходит для двигателей и освещения
• Род тока: AC - работает только с переменным током
• Частота: 50 Гц - стандартная для России и стран СНГ
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Климатическое исполнение: УХЛ3.1 - можно использовать в неотапливаемых помещениях при температуре от -25C до +40C
• Срок службы: 15 лет - при соблюдении режимов эксплуатации
• Количество модулей DIN: 4 - занимает 4 стандартных модуля на рейке
• Максимальное сечение кабеля: 25 мм2 - для медных жил
• Глубина монтажа: 72 мм - требуется место в шкафу для свободного выхода проводов
• Степень загрязнения: 2 - допустимо наличие пыли и небольшой влаги, но не конденсат

Совместимость и монтаж

АВДТ-34 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с насечками - они обеспечивают надёжный контакт и снижают нагрев. Максимальное сечение кабеля - 25 мм2; более толстые провода не подходят. Нейтральный проводник коммутируется - он отключается одновременно с фазами, что исключает риск сохранения напряжения на нагрузке после отключения. Устройство требует минимум 72 мм глубины внутри шкафа. Не рекомендуется устанавливать рядом с источниками сильных помех или высоких температур.

Безопасность и стандарты

АВДТ-34 соответствует требованиям ГОСТ Р 51327.1 и ГОСТ Р 31225.2.2 - российским стандартам на устройства дифференциального тока. Соответствие этим нормам гарантирует точность срабатывания при утечке и долговечность. Устройство прошло тестирование на механическую прочность, термическую стойкость и электрическую надёжность. Индикатор положения контактов показывает состояние (вкл./выкл.) - это важно для диагностики и безопасности при обслуживании.

Преимущества

• Комбинированный функционал: защита от утечек, перегрузок и КЗ в одном устройстве
• Тип A - поддерживает современные нагрузки с выпрямителями (частотники, ИБП, LED-драйверы)
• Коммутируемый нейтраль - исключает перекос фаз и повышает безопасность
• Насечки на зажимах - снижают нагрев и усиливают контакт, особенно важны при длительной работе
• Эргономичная кнопка TEST - легко проверить работу без специнструментов
• Фазовый порядок: нейтраль замыкается первым и отключается последним - предотвращает скачки напряжения

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный (AC)
• IP20 не защищает от брызг, пыли и влаги - нельзя устанавливать во влажных, открытых или запылённых местах без дополнительной защиты
• Не подходит для экстремальных температур ниже -25C и выше +40C
• Не является основным вводным автоматом для домашних щитов - лучше применять в промышленных распределительных щитах
• Требует качественного заземления - без него дифзащита не будет работать эффективно

Примеры использования

• Защита группы станков с ЧПУ в металлообработке
• Вводной автомат в распределительном щите производственного цеха
• Щит управления конвейерной линией с частотными преобразователями
• Подключение насосных групп в водоснабжении
• Распределительные щиты на складских комплексах с большим количеством оборудования

Практические советы

• Выбирая АВДТ-34, убедитесь, что сечение кабеля не превышает 25 мм2 - иначе контакт будет плохим
• Проверьте глубину шкафа перед установкой - минимально 72 мм, иначе не закроется крышка
• Обязательно используйте заземление - без него устройство не сможет определить утечку
• Тестируйте устройство кнопкой TEST хотя бы раз в месяц - это гарантирует готовность к аварии
• Не заменяйте АВДТ-34 обычным автоматом - потеряете защиту от утечек, которая спасает жизнь
• При использовании в цепях с частотными преобразователями тип A - единственный правильный выбор
