Дифференциальные автоматы 4P, 16A, Idn-300mA, тип A - 7000661 Legrand

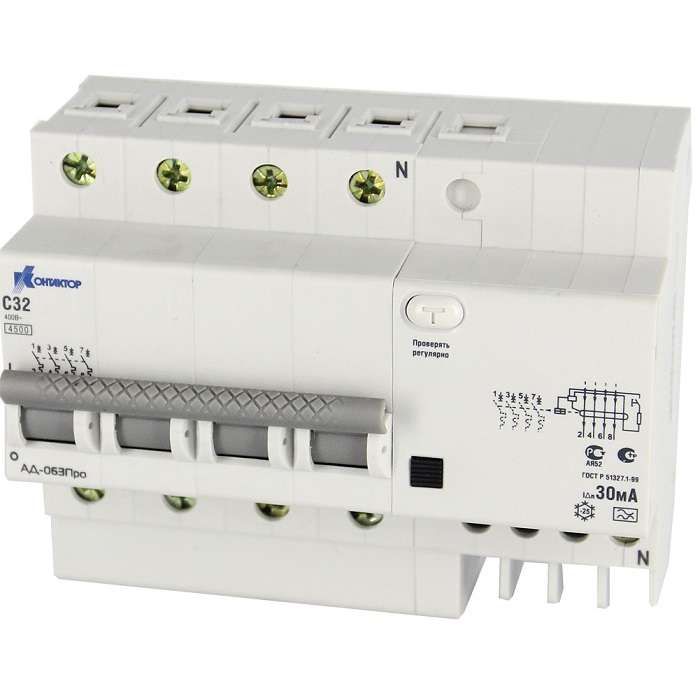

Выключатель дифференциального тока АД-063Про - это четырёхполюсный автоматический выключатель с защитой от утечек тока типа A, предназначенный для обеспечения безопасности людей и оборудования в сетях переменного тока. Бренд Контактор Ульяновск и артикул 7000661 указывают на серию RCBO, где устройство сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе.

Назначение и область применения

АД-063Про защищает электрические цепи от поражения током при утечках и от перегрузок/коротких замыканий. Подходит для установки в жилых, офисных и промышленных объектах, особенно там, где используются бытовые приборы с электроникой - стиральные машины, компьютеры, сварочные аппараты, насосы, конвейеры. Четыре полюса позволяют контролировать все фазы и ноль одновременно, что важно для трёхфазных систем с нулевым проводником.

Технические характеристики

• Номинальный ток: 16 А - максимальная нагрузка, которую выключатель может длительно выдерживать без срабатывания.
• Дифференциальный ток: 300 мА (0,3 А) - чувствительность к утечкам; сработает при превышении этого значения, предотвращая опасность возгорания или поражения током.
• Тип дифференциального тока: A - реагирует на переменный ток утечки и импульсный постоянный ток (например, от частотных преобразователей, зарядных устройств).
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380–400 В.
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании до этой величины.
• Характеристика расцепителя: C - срабатывает при токе 5–10 кратном от номинала, подходит для освещения, двигателей, бытовой техники.
• Количество полюсов: 4 - управление всеми фазами L1, L2, L3 и N (нейтралью).
• Род тока: Переменный (AC) - не предназначен для постоянного тока.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Ширина: 6,5 модулей - занимает место на DIN-рейке, соответствует стандартному монтажу.
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; требует установки внутри щита.
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность, но не в условиях прямого контакта с водой.
• Способ монтажа: На DIN-рейку - стандартный крепёж для распределительных щитов.
• Вид привода: Ручной - включение/выключение осуществляется рычагом вручную.

Совместимость и монтаж

АД-063Про монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки требуется свободное пространство вокруг него - минимум 10 мм с боков для теплоотвода. Все провода должны быть зажаты с усилием, рекомендованным производителем: перетягивание повредит клеммы, недостаточное - вызовет нагрев. Ноль (N) обязательно подключается через этот выключатель - он не является просто проходным элементом. Монтаж возможен только в закрытых щитах, так как степень защиты IP20 исключает использование вне корпуса.

Безопасность и стандарты

АД-063Про соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-2, которые регламентируют работу устройств защитного отключения типа A. Применение такого аппарата снижает риск возникновения пожара из-за утечек тока и защищает человека от поражения электрическим током. Сертифицирован для работы в электроустановках до 1000 В переменного тока.

Преимущества

• Объединяет два функционала - автоматический выключатель и УЗО - в одном устройстве, экономя место в щите.
• Тип A позволяет работать с современной техникой, которая генерирует импульсные утечки (например, ИБП, LED-драйверы, инверторы).
• Максимальная отключающая способность 4,5 кА обеспечивает надёжность даже при аварийных режимах.
• Климатическое исполнение УХЛ3 делает его пригодным для использования в неотапливаемых помещениях (гаражи, подвалы, производственные участки).

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток 50 Гц.
• IP20 не допускает установку во влажных местах без дополнительной защиты (например, в банях, на улице, в сырых цехах).
• Не подходит для защиты цепей с высокими пусковыми токами выше 10×Iн (например, крупные двигатели); для них нужен тип D.
• Не имеет возможности дистанционного управления - только ручное включение/отключение.
• Не рекомендуется использовать в качестве единственного средства защиты на всей линии - лучше применять с координированием по времени и току с другими устройствами.

Примеры использования

• Защита группы розеток в кухне с микроволновой печью, холодильником и посудомоечной машиной.
• Щитовая на производстве: питание трёхфазного станка с частотным преобразователем.
• Автоматическая линия с конвейером, насосом и PLC-устройством, где есть риск утечек из-за старой изоляции.
• Подъездный щит многоквартирного дома - защита этажной группы с электроплитами и освещением.

Практические советы

• При замене проверьте соответствие ширины (6,5 модулей) и места в щите - не забудьте про запас на соседние автоматы.
• После монтажа всегда нажимайте кнопку «Тест» - она имитирует утечку и проверяет работоспособность механизма.
• Если выключатель часто срабатывает, проверьте изоляцию проводов, состояние подключённых приборов и наличие параллельных заземлений.
• Не используйте АД-063Про как основной рубильник - он не предназначен для частого включения/отключения под нагрузкой.
• При групповой защите нескольких контуров - убедитесь, что каждый контур имеет свою собственную нейтраль, чтобы избежать ложных срабатываний.
