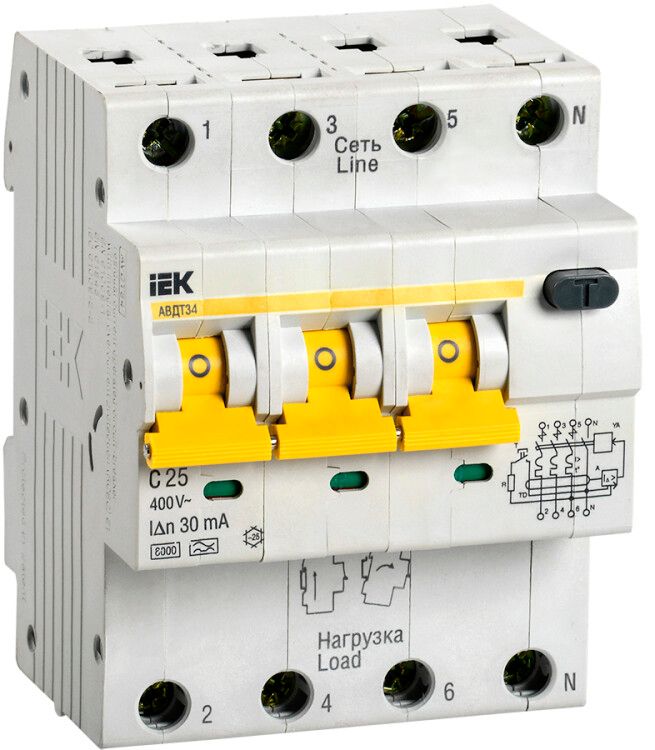

Выключатель автоматический дифференциального тока 4п (3P+N) C 25А 30мА тип A 6кА АВДТ-34 KARAT IEK MAD22-6-025-C-30

Автоматический выключатель дифференциального тока АВДТ-34 от IEK предназначен для защиты людей от поражения электрическим током, предотвращения пожаров из-за утечек тока и обеспечения надёжной защиты от перегрузок и коротких замыканий в трёхфазных сетях переменного тока. Устройство совмещает функции дифференциальной защиты и автоматического выключателя в одном корпусе, что делает АВДТ-34 удобным решением для промышленных объектов.

Назначение и область применения

АВДТ-34 используется в промышленных электросетях с напряжением 400 В и частотой 50 Гц. Он защищает оборудование и персонал от:

• поражения электрическим током при пробое изоляции;
• возгораний, вызванных утечками тока на землю;
• перегрузок и коротких замыканий в цепях 3P+N.

Подходит для установки в распределительных щитах заводов, производственных линий, насосных станций и других объектов с высокими требованиями к безопасности.

Технические характеристики

• Номинальный ток: 25 А - допустимый постоянный ток без срабатывания.
• Дифференциальный ток: 30 мА - чувствительность к утечкам, достаточна для защиты людей.
• Тип по току утечки: A - реагирует на переменный и импульсный постоянный ток утечки (например, от частотных преобразователей и светодиодных устройств).
• Отключающая способность: 6 кА - способен безопасно отключить цепь при максимальном КЗ в условиях промышленной сети.
• Количество полюсов: 4 (3P+N) - три фазы и нейтраль, все контролируются одновременно.
• Характеристика срабатывания: C - срабатывает при токах 5–10 крат от номинала, подходит для двигателей и освещения.
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 230/400 В.
• Род тока: AC - работает только с переменным током.
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых щитов.
• Климатическое исполнение: УХЛ3.1 - можно использовать в помещениях с умеренным климатом, температура от -25C до +40C.
• Срок службы: 15 лет - при соблюдении режимов эксплуатации.
• Количество модулей DIN: 4 - занимает 4 стандартных модуля (72 мм глубины).
• Макс. сечение кабеля: 25 мм2 - поддерживает мощные медные жилы.
• Нормативы: ГОСТ Р 51327.1, ГОСТ Р 31225.2.2 - соответствует российским стандартам на устройства УЗО.

Совместимость и монтаж

АВДТ-34 монтируется на DIN-рейку шириной 35 мм. Для установки требуется свободное место в щите глубиной не менее 72 мм. Подключение выполняется через зажимы с насечками - они обеспечивают плотный контакт и снижают нагрев. Нейтральный проводник подключается к отдельному выводу, который замыкается первым и отключается последним - это исключает перекос фаз при коммутации.

Не рекомендуется устанавливать АВДТ-34 вне закрытых шкафов - степень защиты IP20 не защищает от влаги и пыли. Также важно соблюдать полярность при подключении нейтрали - неверное подсоединение может нарушить работу дифзащиты.

Безопасность и стандарты

АВДТ-34 соответствует требованиям ГОСТ Р 51327.1 и ГОСТ Р 31225.2.2, которые регламентируют безопасность устройств дифференциального тока. Тип A обеспечивает защиту даже при наличии пульсирующего постоянного тока утечки - важное преимущество для современного оборудования с электронными блоками питания. Индикатор положения контактов позволяет визуально определить, включен ли автомат, а кнопка TEST даёт возможность ежемесячно проверять работоспособность без демонтажа.

Преимущества

• Объединяет функции УЗО и автомата - экономит место в щите.
• Тип A - совместим с оборудованием на основе IGBT и частотных преобразователей.
• Насечки на зажимах - снижают риск нагрева и ослабления контакта.
• Плавное срабатывание нейтрали - предотвращает перекос фаз при отключении.
• Компактный форм-фактор (4 модуля) - легко встраивается в существующие щиты.

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток (AC).
• IP20 не допускает установку во влажных, пыльных или открытых местах - обязательна герметизация в щите.
• Не подходит для систем IT (с изолированной нейтралью) - требует TN-S или TN-C-S.
• Работает только при температуре от -25C до +40C - не для холодных складов или улицы.
• Не является средством защиты от перенапряжений - нужен дополнительный УЗИП.

Примеры использования

• Вводной автомат в промышленном щите для станков с ЧПУ.
• Защита группы розеток на сборочном участке с использованием инверторов.
• Щит управления конвейерной линией с двигателями и частотниками.
• Распределительный щит насосной станции с частотным управлением.

Практические советы

• Выбирайте АВДТ-34 вместо отдельных УЗО+автомата, чтобы сэкономить место и повысить надёжность связи между функциями.
• Проверяйте работу кнопкой TEST хотя бы раз в месяц - особенно после ремонта или изменения схемы.
• При подключении кабелей сечением 25 мм2 используйте наконечники - это улучшит контакт и продлит срок службы.
• Убедитесь, что нейтраль подключена именно к выходу N, а не к входу - иначе защита не будет работать.
• Для сложных систем с несколькими уровнями защиты - учитывайте координацию с другими УЗО (селективность): АВДТ-34 лучше ставить на вводе, а более чувствительные - на ответвлениях.
