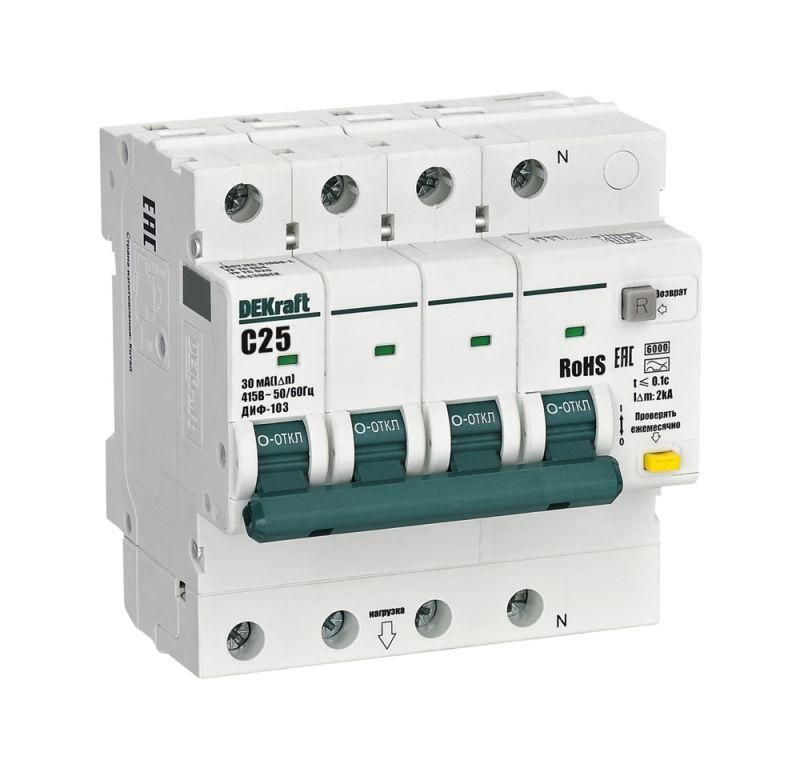

Выключатель автоматический дифференциального тока АВДТ 3P+N 25А 30мА A х-ка C ДИФ-103 6кА | 16430DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-103 6кА от DEKraft - устройство для защиты людей и оборудования от поражения электрическим током, короткого замыкания и перегрузки. Подходит для установки в щитах жилых, офисных и промышленных объектах. Артикул 16430dek.

Назначение и область применения

ДИФ-103 6кА защищает цепи переменного тока от опасной утечки тока (до 30 мА), что особенно важно для предотвращения поражения человека электричеством. Также обеспечивает защиту от перегрузок и коротких замыканий. Устройство предназначено для установки в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), групповых щитах и распределительных пунктах. Применяется в административных, торговых, образовательных, медицинских и производственных зданиях, где есть риск контакта с токоведущими частями - например, в помещениях с повышенной влажностью, на кухнях, в мастерских, рядом с оборудованием.

Технические характеристики

• Количество полюсов: 4 (3 фазы + N - с коммутируемым нейтральном проводником)
• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может длительно пропускать без срабатывания
• Номинальный ток утечки: 30 мА - чувствительность к утечкам, достаточная для защиты жизни человека
• Тип дифференциального расцепителя: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей частоты, светодиодных светильников, зарядных устройств)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, насосы, компрессоры, люминесцентные лампы)
• Номинальное напряжение: 415 В - рассчитан на трёхфазную сеть 380–400 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе КЗ до 6000 А
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски)
• Монтаж: на DIN-рейку 35 мм
• Глубина монтажа: 73 мм - требует соответствующего места внутри шкафа
• Ширина: 88,5 мм - занимает 5 модулей (1 модуль = 17,5 мм)
• Степень защиты IP20 - защищён от прикосновений пальцев и твёрдых предметов >12,5 мм, но не от воды и пыли
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления и отсутствием проводящей пыли

Совместимость и монтаж

ДИФ-103 6кА устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильного монтажа требуется место глубиной не менее 73 мм и шириной 90 мм (с учётом зазора). Нейтральный проводник (N) обязательно подключается через контакт устройства - он коммутируется, то есть размыкается при срабатывании. Это повышает безопасность, так как полностью отключает цепь. Подключение выполняется согласно схеме на корпусе: входные кабели - сверху, выходные - снизу. Не рекомендуется использовать с источниками бесперебойного питания (ИБП) или генераторами без проверки совместимости с типом A - возможны ложные срабатывания.

Безопасность и стандарты

Устройство соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1, которые регламентируют безопасность аппаратов дифференциального тока. Тип A обеспечивает защиту от современных видов утечек, включая те, что возникают от импульсных нагрузок (частотные преобразователи, LED-освещение, бытовая электроника). Отключение происходит за время менее 0,3 секунды при достижении 30 мА утечки - это соответствует нормам безопасности для человеческой жизни.

Преимущества

• Защита от трёх видов аварий: утечка, перегрузка, КЗ - всё в одном устройстве
• Тип A - единственная подходящая опция для современного оборудования с электроникой
• Коммутируемый нейтраль - полное отключение цепи, исключает потенциальные риски на нулевой провод
• Кривая C - оптимальна для смешанных нагрузок: освещение + двигатели
• Отключающая способность 6 кА - достаточно для большинства объектов в городах и на предприятиях
• Произведена серия ДИФ-103 от DEKraft - известный российский бренд с проверенной надёжностью

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для систем с высоким уровнем постоянного тока утечки (например, некоторые системы PV-генерации без специальных фильтров)
• Не используется в качестве основного рубильника - не рассчитан на частые ручные операции включения/выключения
• Не рекомендован для цепей с очень высокими пусковыми токами (большие асинхронные двигатели >10 кВт) - лучше выбрать тип D
• Требует наличия качественного заземления - без него эффективность защиты снижается

Примеры использования

• Защита группы розеток в кухне ресторана - предотвращает удар током при использовании миксеров, кофе-машин
• Подключение вводного автомата в ГРЩ многоквартирного дома - обеспечивает безопасность всего этажа
• Защита станков с ЧПУ в механическом цеху - от утечек, вызванных износом изоляции двигателей
• Осветительная группа в больнице - защита от утечек в условиях повышенной влажности и работы с медоборудованием
• Распределительный щит в офисе с большим количеством компьютеров и UPS - тип A реагирует на импульсы от блоков питания

Практические советы

• Проверьте перед установкой, чтобы нейтральный провод был правильно выведен - в некоторых старых щитах он соединён с заземлением, что недопустимо
• Обязательно протестируйте устройство кнопкой “T” после монтажа - это проверяет работоспособность внутренней схемы
• При установке нескольких ДИФ-103 6кА в один щит, соблюдайте селективность: верхний уровень - с более высоким током утечки (например, 100 мА), нижние - 30 мА
• Не используйте этот автомат вместо обычного АВ - он дороже и не нужен там, где нет риска утечки (например, в осветительных цепях без розеток)
• При замене убедитесь, что новый ДИФ-103 6кА имеет ту же ширину (88,5 мм) и глубину (73 мм), иначе потребуется перестройка шкафа
• Для промышленных объектов с частыми перегрузками рекомендуется периодическая диагностика (раз в год) - даже если устройство не сработало, срок службы электроники ограничен
