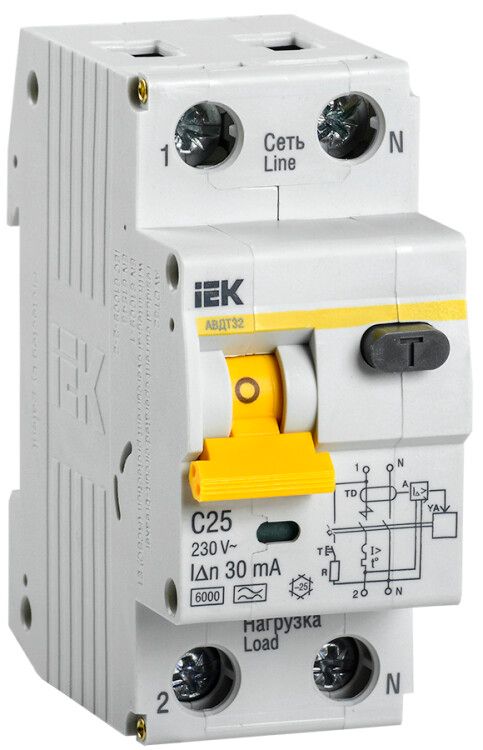

Выключатель автоматический дифференциального тока 2п (1P+N) C 25А 30мА тип A 6кА АВДТ-32 KARAT IEK MAD22-5-025-C-30

Автоматический выключатель дифференциального тока АВДТ-32 от IEK предназначен для защиты людей от поражения электрическим током, предотвращения пожаров из-за утечек тока и обеспечения защиты от перегрузок и коротких замыканий. Устройство совмещает функции дифференциального автомата и обычного автоматического выключателя в одном корпусе, что делает его удобным решением для монтажа на DIN-рейку в распределительных щитах.

Назначение и область применения

АВДТ-32 используется для защиты групповых линий, особенно там, где есть повышенный риск утечки тока: розетки на улице, в гаражах, подвалах, на производстве. Подходит для промышленных объектов, где требуется надёжная защита от поражения током и возгорания из-за повреждённой изоляции. Применяется в системах с переменным током частотой 50 Гц и напряжением 230 В.

Технические характеристики

• Номинальный ток: 25 А
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Тип дифференциального тока: A - реагирует на переменный и импульсный постоянный ток утечки (например, от современных устройств с выпрямителями)
• Номинальная отключающая способность: 6 кА - способен отключить цепь при больших токах КЗ
• Количество полюсов: 1+N - отключает и фазу, и ноль одновременно
• Характеристика срабатывания: C - подходит для нагрузок с умеренной пусковой токовой перегрузкой (электродвигатели, люминесцентные светильники)
• Напряжение: 230 В AC
• Частота: 50 Гц
• Степень защиты: IP20 - защищён от доступа пальцев, но не от воды и пыли; требует установки внутри закрытых щитов
• Количество модулей DIN: 2 - занимает два стандартных модуля на рейке
• Диапазон рабочих температур: от -25 до +40 C - работает в холодных и умеренных условиях
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы в помещениях без специального микроклимата
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные провода
• Глубина монтажа: 71 мм - учтите при проектировании ширины щита
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Нормативные документы: ГОСТ Р 51327.1, ГОСТ Р 31225.2.2 - соответствует российским требованиям безопасности

Совместимость и монтаж

АВДТ-32 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с насечками - они обеспечивают прочное и низкосопротивленное соединение даже при многократном демонтаже. Устройство имеет коммутируемый нулевой проводник - ноль отключается вместе с фазой, что повышает безопасность. Монтаж выполняется в распределительных щитах с достаточным свободным местом: глубина 71 мм требует минимум 80–90 мм внутренней глубины щита. Установка допускается только в сухих, хорошо вентилируемых помещениях.

Безопасность и стандарты

АВДТ-32 соответствует российским нормам ГОСТ Р 51327.1 и ГОСТ Р 31225.2.2, которые регламентируют требования к устройствам защитного отключения. Степень защиты IP20 исключает случайный доступ к токоведущим частям, но не защищает от брызг и пыли - поэтому устройство нельзя использовать вне щита. Наличие кнопки TEST позволяет ежемесячно проверять работоспособность дифзащиты без внешних приборов. Индикатор положения контактов показывает, отключен ли аппарат механически, даже при отказе питания.

Преимущества

• Комбинированная конструкция: встроенная дифзащита и автоматическая защита от перегрузки/КЗ в одном устройстве - экономит место в щите
• Защита типа A - эффективна против утечек от бытовой и промышленной электроники (варочные поверхности, ИБП, светодиодные драйверы)
• Насечки на зажимах - снижают нагрев и усиливают контакт, особенно важны при длительной работе на пределе тока
• Помехоустойчивая схема - не ложно срабатывает при сетевых помехах
• Двойная защелка монтажа - фиксируется надёжно, легко снимается одним движением
• Срок службы 15 лет - снижает затраты на обслуживание и замену

Ограничения применения

• Не применяется во влажных, открытых или пыльных средах - степень защиты IP20 не предусматривает защиту от воды и пыли
• Не подходит для цепей с постоянным током - только переменный ток 50 Гц
• Не рекомендуется для защиты однофазных линий с высокими пусковыми токами (например, крупные компрессоры) - лучше выбрать характеристику D
• Требует наличия заземления в сети - без него дифзащита не будет работать должным образом
• Не следует использовать в качестве основного рубильника - не предназначен для частого ручного включения/выключения

Примеры использования

• Щит в гараже - защита розеток для зарядки инструментов и освещения
• Производственный участок - группа розеток для станков с частотными преобразователями
• Подвальное помещение - питание освещения и розеток, где возможна повышенная влажность
• Фасадное освещение - защита линии, выходящей на улицу
• Общественные здания - группы розеток в туалетах, кухнях, мастерских

Практические советы

• Выбирая АВДТ-32, убедитесь, что сечение кабеля не превышает 25 мм2 - иначе зажимы не смогут плотно зажать провод
• Проверяйте работу кнопки TEST хотя бы раз в месяц - это гарантирует сохранение защитной функции
• При установке в щит с несколькими АВДТ-32 следите, чтобы нулевые проводники не смешивались между различными дифавтоматами - это вызовет ложные срабатывания
• Для промышленных объектов с большим количеством электроники предпочтительно применять именно тип A, а не тип AC
• Учитывайте глубину монтажа 71 мм - выбирайте щиты с внутренним объемом не менее 100 мм
• Не используйте АВДТ-32 в качестве единственного аппарата на всей квартире - он защищает только свою группу, другие линии должны иметь свои автоматы
