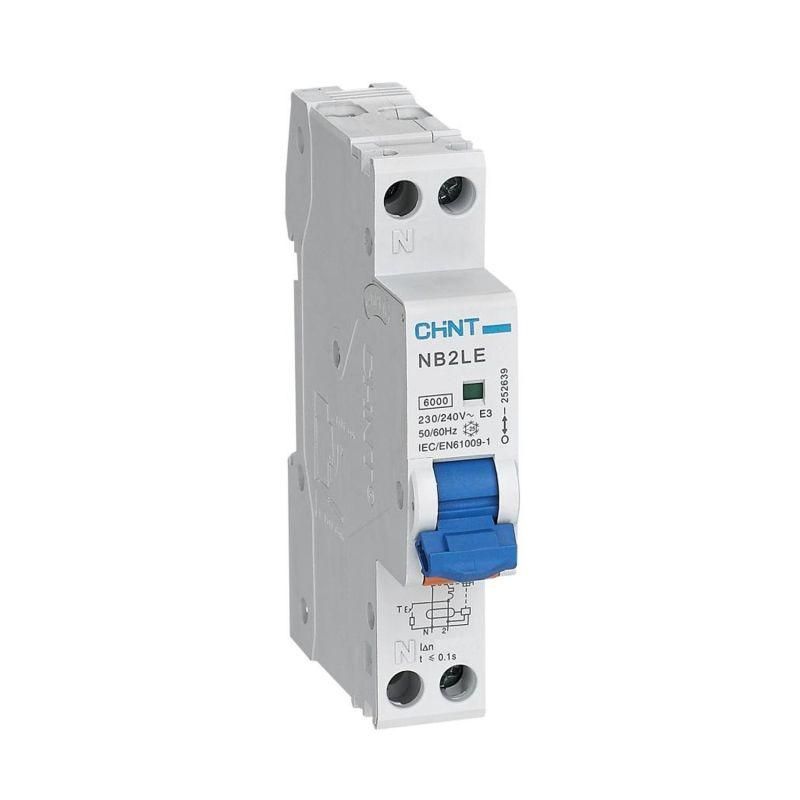

Выключатель автоматический дифференциального тока NB2LE 1P+N 25A 30mA 1мод., х-ка С, электронный тип A, 6kA (R) | 689009 CHINT

Автоматический выключатель дифференциального тока CHINT NB2LE с артикулом 689009 предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в однофазных сетях. Устройство сочетает функции защиты от перегрузки, короткого замыкания и дифференциального тока - всё в одном модульном корпусе шириной 1 модуль.

Назначение и область применения

Выключатель автоматический дифференциального тока CHINT NB2LE используется в однофазных электросетях с напряжением 230 В и частотой 50/60 Гц. Он защищает от:

• поражения электрическим током при косвенном прикосновении (утечка ≥30 мА);
• возгораний из-за изолирующих повреждений проводки;
• перегрузок и коротких замыканий при токе до 25 А.

Применяется в жилых домах, квартирах, офисах, мастерских и других объектах с однофазной нагрузкой. Подходит для установки в распределительных щитах вместо двух отдельных устройств - обычного автомата и УЗО.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может коммутировать без повреждений.
• Номинальный ток утечки: 30 мА - чувствительность к утечкам, достаточная для защиты человека.
• Тип дифференциального тока: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных ЭПРА, зарядных устройств, инверторов).
• Характеристика срабатывания: C - срабатывает при кратковременных пусковых токах (до 5–10× I_n), подходит для двигателей, насосов, компрессоров.
• Номинальное напряжение: 230 В / 50/60 Гц - работает в стандартных бытовых и промышленных сетях.
• Отключающая способность: 6 кА - способен безопасно отключить цепь даже при сверхтоке короткого замыкания до 6000 А.
• Количество полюсов: 1P+N - отключает фазу и ноль одновременно, что обеспечивает полную изоляцию нагрузки.
• Отключение незащищенной нейтрали: да - при срабатывании нулевой проводник тоже размыкается, исключая опасный потенциал на оборудовании.
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски).
• Ширина: 1 модуль - занимает минимальное место на DIN-рейке.
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупными предметами, но не от пыли и воды.
• Рабочий диапазон температур: от -25C до +40C - подходит для установки в неотапливаемых помещениях, но не для улицы.
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренная влажность внутри щита.
• Механический ресурс: 10 000 циклов включения/отключения.
• Электрический ресурс: 4 000 циклов при номинальной нагрузке.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку 35 мм. Подключение нагрузки - снизу, питание - сверху. Это соответствует правилам сборки щитов по Европейским нормам. Для работы требуется подключение фазы (L) и нуля (N): ноль обязательно проходит через аппарат, так как он отключается при срабатывании. Нельзя использовать в трёхфазных системах или там, где ноль не является рабочим проводником. Совместим со всеми стандартными распределительными щитами, в том числе от CHINT, IEK, Schneider Electric, Legrand.

Безопасность и стандарты

Выключатель автоматический дифференциального тока CHINT NB2LE соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1. Применяет электронную схему с высокой точностью срабатывания. Кнопка «Тест» позволяет ежемесячно проверять исправность дифференциальной защиты - рекомендовано делать это регулярно. Индикатор в виде окошка показывает состояние контактов: красный цвет = сработал, белый = включен.

Преимущества

• Объединяет два функционала - автомат и УЗО - в одном устройстве, экономя место в щите.
• Тип A обеспечивает защиту от утечек от современных устройств: LED-светильники, инверторы, компьютеры, зарядки EV.
• Отключение нуля снижает риск оставления оборудования под напряжением после срабатывания.
• Электронный тип обеспечивает стабильную работу при колебаниях сети и низких температурах.
• Высокая механическая и электрическая износостойкость - долгий срок службы даже при частых операциях.

Ограничения применения

• Не применяется в трехфазных сетях - только для 1P+N (однофазных).
• IP20 не допускает установку во влажных местах: банях, уличных щитах, подвалах без герметизации.
• Не подходит для цепей с постоянным током - только переменный (AC).
• Не защищает от прямого прикосновения - требует наличия заземления и других мер безопасности.
• Не рассчитан на длительную работу выше +40C - не устанавливать рядом с нагревательными элементами.

Примеры использования

• Защита розеточных групп в ванной комнате, кухне, детской.
• Щитовая защита для стиральных машин, бойлеров, тепловых насосов.
• Линии питания для станков с ЧПУ, компрессоров, насосов в малых цехах.
• Распределительные щиты в многоквартирных домах, административных зданиях, торговых центрах.

Практические советы

• Проверяйте работу кнопкой «Тест» минимум один раз в месяц - особенно перед сезоном повышенной нагрузки.
• При замене старого УЗО+автомата на этот прибор убедитесь, что ноль подключён именно к выводу N, а не к заземлению.
• Посадочный диаметр клемм - 6 мм - подходит для медных проводов сечением до 16 мм2.
• Не используйте с удлинителями или переходниками - все подключения должны быть выполнены прямо в щите.
• Если устройство часто срабатывает - проверьте изоляцию проводки, наличие поврежденных приборов или некорректное заземление.
