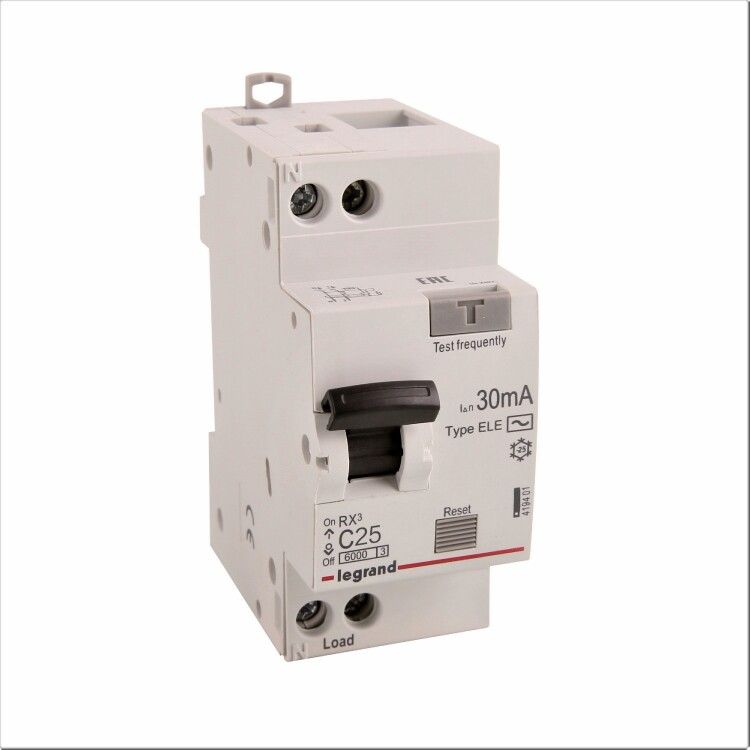

Выключатель автоматический дифференциального тока АВДТ RX3 6000 - 6 ка тип характеристики С 1П+Н 230 В~ 25 А AС 30 ма 2 модуля 419401 Legrand

Автоматический выключатель дифференциального тока Legrand RX3 1P+N 25А C 30мА тип AC 6кА обеспечивает защиту людей от поражения электрическим током при утечках до 30 мА и от перегрузок и КЗ в однофазной сети 230 В. Этот аппарат серии RX3 подходит для установки в распределительных щитах жилых и промышленных объектов.

Назначение и область применения

Выключатель автоматический дифференциального тока Legrand RX3 предназначен для защиты человека от поражения электрическим током при утечках через тело (например, при прикосновении к повреждённому оборудованию) и одновременно - от перегрузок и коротких замыканий в цепях. Применяется в бытовых и промышленных сетях переменного тока 230 В, частотой 50/60 Гц. Подходит для защиты групп розеток, освещения, бытовой техники, оборудования на производстве.

Технические характеристики

• Номинальный ток: 25 А - допустимый постоянный ток нагрузки перед срабатыванием теплового расцепителя
• Тип дифференциального тока: AC - реагирует на переменную утечку тока (типична для бытовых приборов)
• Номинальный дифференциальный ток: 30 мА - чувствительность к утечкам, достаточная для защиты жизни человека
• Количество полюсов: 1P+N - один фазный и один нулевой контакт, ноль коммутируется полностью
• Номинальное напряжение: 230 В ~ - рассчитан на стандартную однофазную сеть
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при максимальном КЗ до 6000 А
• Характеристика срабатывания: C - срабатывает при токах 5–10 крат от номинала, подходит для нагрузок с пусковыми токами (двигатели, насосы, светильники)
• Ширина: 2 модуля - занимает два места на DIN-рейке (стандарт 17,5 мм на модуль)
• Сечение провода: 0,75–16 мм2 - позволяет подключать медные провода от тонких до мощных
• Степень защиты: IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищена от воды и пыли
• Рабочий диапазон температур: -25...+60 C - работает в неотапливаемых помещениях, на улице в закрытых щитах
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижает термические и механические воздействия на проводку
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски)

Совместимость и монтаж

Выключатель Legrand RX3 монтируется на стандартную DIN-рейку типа TS35. Установка осуществляется двумя металлическими зажимами на задней части корпуса - достаточно вставить устройство в рейку и слегка надавить до характерного щелчка. Для демонтажа используйте отвёртку, чтобы отвести фиксаторы. Нулевой проводник обязательно подключается к соответствующему контакту - он коммутируется вместе с фазой, что важно для корректной работы дифзащиты. Максимальная глубина монтажа - 44 мм, учтите это при проектировании щита.

Безопасность и стандарты

Выключатель автоматический дифференциального тока Legrand RX3 соответствует требованиям стандарта МЭК 60947-2. Соответствие этому нормативу гарантирует проверенную надёжность, точность срабатывания и соответствие европейским требованиям безопасности. Класс токоограничения 3 и номинальная отключающая способность 6 кА обеспечивают безопасное отключение даже при серьёзных авариях. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям при открытой крышке щита.

Преимущества

• Полная коммутация нулевого проводника (1P+N) - повышает безопасность при обслуживании и ремонте
• Функция тестирования кнопкой “T” - позволяет ежемесячно проверять работоспособность дифференциальной защиты без специнструментов
• Яркая индикация состояния - положение рычага показывает, сработал ли аппарат или он включен
• Совместимость с крестообразными и плоскими отвёртками - удобно использовать любые имеющиеся инструменты при монтаже
• Поддержка широкого диапазона сечений проводов - не требует переходников или доработки клемм

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока (AC)
• Не защищён от прямого попадания воды или пыли - нельзя устанавливать вне закрытых щитов или в сырых местах без дополнительной защиты
• Не рекомендуется для защиты цепей с высоким уровнем помех (частотные преобразователи, сварочные аппараты) - возможны ложные срабатывания
• Не подходит для многопользовательских систем с общим нулём - требуется отдельный ноль на каждую группу
• Не используется в качестве основного рубильника - только как защитное устройство в составе распределительной системы

Примеры использования

• Защита группы розеток в ванной комнате - обязательное условие по ПУЭ при наличии влаги
• Щит на этаже многоэтажного дома - для отдельной защиты каждой квартиры
• Цеховой щит с электроинструментом - защита от утечек на корпусе станков и насосов
• Освещение в подвале или гараже - где есть риск повреждения изоляции проводов
• Кухонная группа с плитой, холодильником, микроволновкой - предотвращает удар током при пробое

Практические советы

• Обязательно подключайте ноль к клемме N - неверное подключение сделает защиту бесполезной
• Проверяйте работу устройства кнопкой “T” хотя бы раз в месяц - особенно после длительного простоя
• При установке в старом щите убедитесь, что DIN-рейка прочная и не деформирована - плохой контакт вызывает нагрев
• Не соединяйте несколько устройств на одном нуле - каждый RX3 должен иметь собственный нулевой провод
• Выбирайте этот аппарат для новых проектов и замены устаревших дифавтоматов - серия RX3 имеет хорошую репутацию и долгий срок службы
• Артикул 419401 - единственный номер для заказа этого конкретного варианта; другие артикулы Legrand имеют отличные параметры
