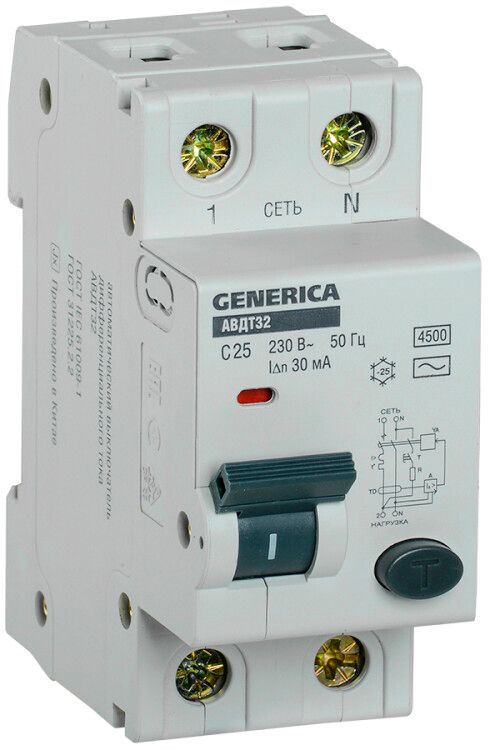

Выключатель автоматический дифференциального тока АВДТ 32 1п+N 25А C 30мА тип AC GENERICA | MAD25-5-025-C-30 IEK

Автоматический выключатель дифференциального тока АВДТ 32 1п+N 25А C 30мА тип AC от GENERICA обеспечивает защиту людей от удара током, предотвращает возгорания из-за утечек и защищает цепи от перегрузок и КЗ. Этот прибор - надёжное решение для бытовых и промышленных сетей 230 В, соответствует требованиям безопасности и легко монтируется на DIN-рейку.

Назначение и область применения

АВДТ 32 1п+N 25А C 30мА тип AC предназначен для защиты от токов утечки, перегрузок и коротких замыканий. Он реагирует на переменный ток утечки (тип AC), что делает его подходящим для обычных бытовых и коммерческих сетей. Устройство особенно эффективно там, где есть риск контакта с влагой или металлическими поверхностями: розетки на улице, в гаражах, подвалах, бани, кухни, а также группы розеток в жилых помещениях.

Технические характеристики

• Номинальный ток: 25 А - позволяет подключать нагрузку до 5,75 кВт при 230 В.
• Дифференциальный ток: 30 мА - чувствителен к малым утечкам, достаточным для защиты жизни человека.
• Тип тока утечки: AC - реагирует только на синусоидальные переменные токи утечки (стандартно для бытовых устройств).
• Количество полюсов: 1+N - отключает фазу и ноль одновременно, исключая опасный потенциал на нулевом проводе после срабатывания.
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В.
• Характеристика срабатывания: C - подходит для нагрузок с высоким пусковым током: двигатели, насосы, компрессоры.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании до этой величины.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на провода.
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли; требует установки внутри щита.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Диапазон температур: от -25 до +40 C - работает в большинстве помещений, включая неотапливаемые гаражи и подвалы.
• Модульная ширина: 2 модуля - занимает 36 мм по ширине DIN-рейки.
• Глубина монтажа: 75 мм - требуется место в щите для свободного прохода проводов и удобного подключения.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном тестировании кнопкой “T”.

Совместимость и монтаж

АВДТ 32 1п+N 25А C 30мА тип AC монтируется на стандартную DIN-рейку типа TS35. Подключение выполняется сверху: входные провода - к верхним клеммам, выходные - к нижним. Ноль обязательно подключается через нейтральный контакт устройства - игнорирование этого правила нарушает работу дифзащиты. Для правильной работы необходимо соблюдать полярность: фаза и ноль должны быть подключены строго согласно маркировке на корпусе. Устройство совместимо со всеми стандартными распределительными щитами, использующими модульную систему IEK и аналогичные.

Безопасность и стандарты

АВДТ 32 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 50807, которые регламентируют безопасность устройств дифференциального тока. Класс токоограничения 3 и отключающая способность 4,5 кА обеспечивают соответствие современным нормам противопожарной и электробезопасной защиты. Применение устройства в соответствии с ПУЭ снижает риск поражения током и возникновения электрических пожаров.

Преимущества

• Объединяет функции автомата и УЗО в одном устройстве - экономит место в щите.
• Отключение фазы и нуля одновременно исключает остаточные напряжения на оборудовании после срабатывания.
• Характеристика “C” позволяет использовать в цепях с частыми пусками (например, холодильники, насосы).
• Срок службы 15 лет и класс токоограничения 3 повышают долговечность и надёжность.
• Поддерживается в ассортименте GENERICA и IEK - легко найти замену или дополнение.

Ограничения применения

• Не подходит для цепей с постоянным током утечки (например, от импульсных БП, LED-драйверов, солнечных инверторов) - нужен тип A или B.
• IP20 не допускает установку вне закрытого щита - нельзя монтировать во влажных местах без дополнительной защиты.
• Не рекомендуется для защиты мощных трёхфазных двигателей - требуются трёхполюсные модели.
• Не следует применять в цепях с высоким уровнем помех (частотные преобразователи, сварочные аппараты) без дополнительных фильтров - возможны ложные срабатывания.

Примеры использования

• Защита розеток на кухне и в ванной комнате - предотвращает удар током при использовании бритвы, стиральной машины.
• Линии питания розеток в гараже - защищает от утечек при работе болгарки, сварки, зарядки аккумуляторов.
• Освещение и розетки в подвале - снижает риск возгорания при старой изоляции проводов.
• Групповые линии в офисах и магазинах - обеспечивает комплексную защиту для компьютеров, принтеров, кофе-машин.

Практические советы

• Перед первым запуском всегда проверяйте работоспособность кнопкой “T” - она имитирует утечку и должна вызвать отключение.
• Проверяйте состояние устройства каждые 3 месяца - даже если он не сработал, срок службы не бесконечен.
• Избегайте перегрузки: максимальная нагрузка - 25 А. Не подключайте сразу несколько мощных приборов (электрочайник, микроволновка, утюг) на одну линию.
• При монтаже не перекручивайте кабель - плотно затяните клеммы, чтобы избежать нагрева и окисления.
• Если устройство часто срабатывает - проверьте изоляцию проводов, наличие повреждённых приборов или плохой контакт в розетках.
• При замене убедитесь, что новый АВДТ 32 имеет ту же характеристику (C), номинальный ток (25 А) и дифток (30 мА) - изменение этих параметров нарушает безопасность.
