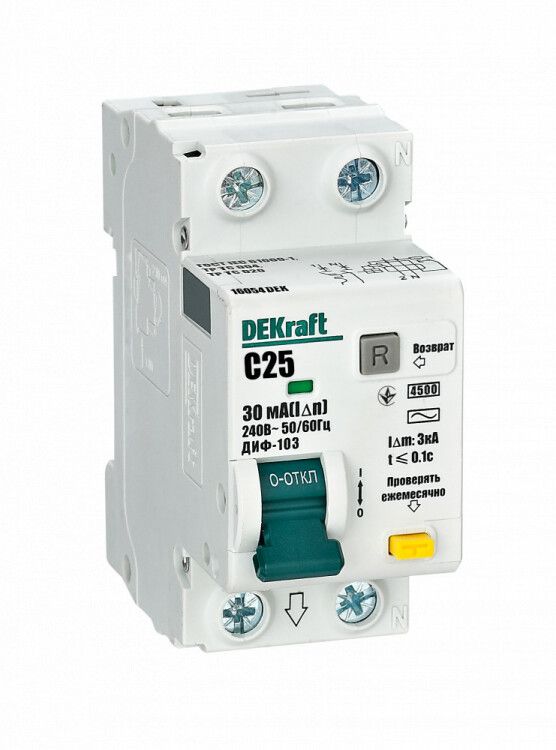

Автоматический выключатель дифференциального тока АВДТ 1Р+N 25А 30мА тип AC х-ка C ДИФ-103 4.5кА | 16054DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-103 25А 30мА от DEKraft обеспечивает комплексную защиту от перегрузок, коротких замыканий и утечек тока - идеально подходит для установки в бытовых и промышленных распределительных щитах.

Назначение и область применения

Этот аппарат - совмещённое устройство: он работает как автоматический выключатель и как УЗО. Защищает людей от поражения электрическим током при утечках, а также предохраняет проводку от повреждений из-за перегрузок и КЗ. Применяется в жилых домах, квартирах, офисах, на производстве и в сельскохозяйственных объектах. Подходит для установки в распределительных, учётно-распределительных и телекоммуникационных щитах.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 25 А
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, защищает от поражения током
• Тип дифференциального тока: AC - реагирует на синусоидальные утечки (типичны для бытовой техники)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, освещение, насосы, компрессоры)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при значительном КЗ
• Количество полюсов: 2 (1Р+N) - отключает фазу и ноль одновременно
• Частота: 50 Гц
• Напряжение изоляции: 500 В
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от воды и пыли
• Модульная ширина: 2 модуля (36 мм)
• Глубина монтажа: 74,5 мм
• Степень загрязнения: 2 - допустимо использование в помещениях со средним уровнем запылённости
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки требуется свободное место глубиной не менее 74,5 мм. Обязательно соблюдать полярность: вход фазы и нуля подключается сверху, выход - снизу. Нейтральный проводник (N) проходит через аппарат и отключается вместе с фазой - это важно для безопасности. Совместим с любыми щитами, поддерживающими двухмодульные устройства. Не требует внешнего питания.

Безопасность и стандарты

Соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1. Отключение при утечке 30 мА соответствует нормам для защиты жизни человека. Автоматическое отключение при КЗ и перегрузке снижает риск возгорания. IP20 позволяет использовать только во внутренних помещениях, где исключено попадание влаги и пыли.

Преимущества

• Объединяет два функционала - автомат и УЗО - в одном корпусе, экономя место в щите
• Высокая отключающая способность (4,5 кА) надёжно защищает даже при серьёзных аварийных режимах
• Кривая “C” оптимальна для большинства бытовых и легкопромышленных нагрузок
• Отключение фазы и нуля одновременно исключает опасность оставления нулевого провода под напряжением
• Произведён в серии ДИФ-103 от DEKraft - проверенная линейка для российских условий эксплуатации

Ограничения применения

• Не предназначен для помещений с высокой влажностью, на улице или в сырых подвалах - степень защиты IP20 не обеспечивает гидроизоляцию
• Тип AC не реагирует на постоянные или импульсные утечки (например, от сварочных аппаратов или ИБП); для таких задач нужен тип A или B
• Не рекомендуется для мощных двигателей с высоким пусковым током - лучше выбрать характеристику D
• Не подходит для систем IT (с изолированной нейтралью)

Примеры использования

• Защита розеток в ванной комнате, кухне, детской
• Щиток этажа в многоквартирном доме
• Распределительный щит на производственной линии с насосами и компрессорами
• Щит управления освещением в административном здании
• Подключение тепловых завес, бойлеров, стиральных машин

Практические советы

• Перед установкой проверьте соответствие номинального тока (25 А) нагрузке цепи - не превышайте этот показатель
• При использовании в старых сетях с плохой изоляцией возможны ложные срабатывания - проверьте состояние проводки
• После монтажа обязательно протестируйте кнопкой “T” - она имитирует утечку и проверяет работоспособность
• При замене используйте тот же артикул - ДИФ-103 25А 30мА от DEKraft - чтобы сохранить совместимость с другими элементами щита
• Не устанавливайте рядом с источниками тепла - температурные колебания влияют на точность срабатывания
