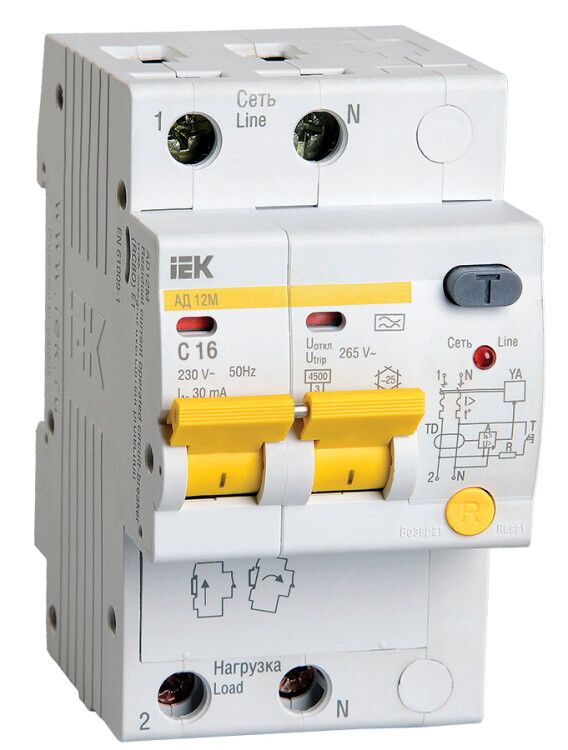

Выключатель автоматический дифференциального тока 2п C 16А 30мА тип A 4.5кА АД-12М KARAT IEK MAD12-2-016-C-030

Автоматический выключатель дифференциального тока АД-12М от IEK (ИЭК) сочетает защиту от утечек тока, перегрузок и коротких замыканий в одном устройстве. Подходит для установки на DIN-рейку в промышленных распределительных щитах, обеспечивает безопасность персонала и оборудование при работе в условиях переменного тока 50 Гц. Артикул mad12-2-016-c-030 соответствует модели АД-12М.

Назначение и область применения

АД-12М предназначен для защиты людей от поражения электрическим током при случайном контакте с токоведущими частями. Также защищает от пожаров, вызванных утечками через поврежденную изоляцию, и предотвращает аварии из-за перегрузок и коротких замыканий. Применяется в промышленных объектах: на станках, конвейерах, в распределительных щитах цехов, насосных станциях и других местах с высокой нагрузкой и требованием к безопасности.

Технические характеристики

• Номинальный ток: 16 А - допустимая постоянная нагрузка без срабатывания
• Дифференциальный ток срабатывания: 30 мА - чувствителен даже к малым утечкам, подходящий для защиты человека
• Тип дифференциального тока: A - реагирует на переменный ток утечки и импульсный (например, от частотных преобразователей и электронной аппаратуры)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при максимальном КЗ в сетях с такими токами
• Номинальное напряжение: 230 В - рассчитан на однофазные сети 220–240 В
• Частота: 50 Гц - совместим с российскими и европейскими сетями
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, люминесцентные лампы)
• Количество полюсов: 2 - коммутируются фаза и ноль, ноль имеет размыкающий контакт
• Степень защиты: IP20 - защищен от прикосновений пальцев, но не от воды и пыли; требуется установка внутри закрытых щитов
• Способ монтажа: DIN-рейка - стандартный крепёж для промышленных щитов
• Количество модулей: 3 - занимает три стандартных модуля на рейке
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные провода
• Диапазон температур: от -25 C до +40 C - работает в неотапливаемых помещениях, но не на улице
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с повышенной влажностью
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Работоспособность при низком напряжении: сохраняет функцию дифзащиты при падении напряжения до 50 В

Совместимость и монтаж

АД-12М монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы, рассчитанные на жилы сечением от 0,5 до 35 мм2 - можно использовать как однопроволочные, так и многопроволочные (гибкие) провода. Особенность: есть возможность одновременного подключения двух проводников одного сечения к каждому зажиму - удобно при организации шинных соединений. Монтажная глубина - 72,5 мм, что важно учитывать при проектировании корпуса щита. Нулевой проводник коммутируется - значит, при отключении разрывается и ноль, что повышает безопасность.

Безопасность и стандарты

АД-12М соответствует требованиям ГОСТ Р 51326.1 и ГОСТ Р 51326.2.1 - основным нормам для устройств дифференциальной защиты в России. Также сертифицирован по ТУ 3422-033-18461115-2010. Индикатор срабатывания показывает причину отключения - дифференциальная утечка или сверхток. Светодиодная индикация включённого состояния позволяет легко определить, находится ли выключатель в положении “ON”.

Преимущества

• Объединяет два типа защиты - дифференциальный ток (30 мА) и автоматическую защиту от сверхтоков (тип C) - экономит место в щите
• Защита от сверхтоков реализована в обоих полюсах - надёжнее, чем в устройствах с защитой только в фазе
• Поддержка тока утечки типа A - совместим с современным оборудованием (частотники, ИБП, компьютеры)
• Функция работы при сниженном напряжении (до 50 В) - остаётся активным даже при просадках в сети
• Двойное подключение к зажимам - упрощает сборку шинных систем
• Светодиодная индикация - наглядно показывает состояние устройства

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP20 требует герметичного щита
• Не работает при напряжении ниже 50 В - при полном отключении питания дифзащита неактивна
• Не подходит для трёхфазных сетей - только для однофазных 230 В
• Не рекомендуется для помещений с температурой выше +40 C - возможны отказы
• Не используется в средах с уровнем загрязнения выше 2 - запылённые или влажные места вне щита не допускаются

Примеры использования

• Щит освещения и силовой группы на производственной линии
• Защита станка с ЧПУ, где есть частотный преобразователь
• Распределительный щит насосной станции с двигателями
• Контур розеток в цеху с использованием электронного оборудования
• Система управления технологическим процессом с высокой плотностью электроники

Практические советы

• При выборе убедитесь, что посадочный диаметр кабеля соответствует 35 мм2 - не используйте более толстые провода
• Проверьте наличие свободных 3 модуля на DIN-рейке перед установкой
• При подключении гибких проводов используйте наконечники - это повысит надёжность контакта
• После монтажа обязательно протестируйте устройство кнопкой “T” - проверка должна выполняться ежемесячно
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы
• Для комплексной защиты в щите лучше применять АД-12М как групповое устройство, а не на каждый прибор - это снижает количество точек отказа
